UPOE、PoE+対応 21.5型ワイド液晶ディスプレイLCD-AD221PEB　仕様

仕様書印刷
  • LCD-AD221PEB　斜め
  • LCD-AD221PEB　正面
  • LCD-AD221PEB　側面
  • LCD-AD221PEB　背面
画像

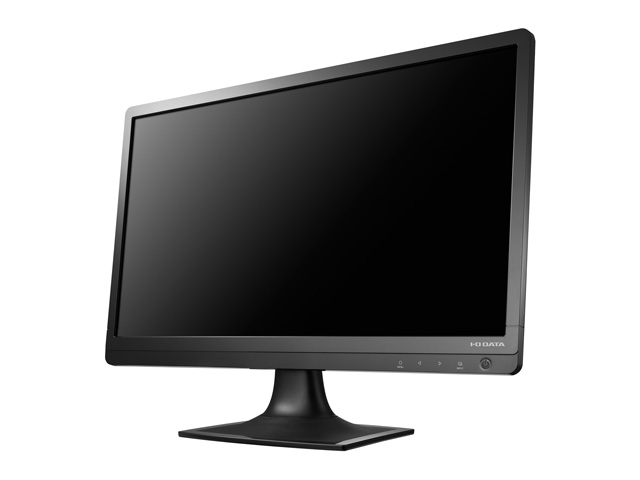

LCD-AD221PEB　斜め

※商品写真はイメージです。実際の外観とは異なる場合があります。

その他画像ダウンロード

LCD-AD221PEB

「LCD-AD221PEB」は、シスコシステムズ社が開発した次世代PoE技術「UPOE（Universal Power Over Ethernet）」に対応した、21.5型のワイド液晶ディスプレイです。
LANケーブルを用いて電力の供給を受け動作するため、ACコンセントへの接続が不要。オフィス内のレイアウト変更時にコンセントの位置を気にすることもなく、コンセントレスのシステム構築が可能※となります。

また、目に与える影響が懸念されているブルーライトを液晶ディスプレイ本体で低減する機能「ブルーリダクション」をはじめ、大幅な省電力を実現するLEDバックライトの採用など数々の機能を搭載。さらに、液晶パネル・バックライトを含めた3年間の長期保証で、「UPOE」や「PoE＋」を採用したオフィスへの導入に最適です。
※本商品をお使いいただくには、別途UPOEまたはPoE＋に対応したインジェクターが必要です。

※日本で初めてUPOE対応の Cisco Compatible端末認証を取得（2013年11月）
LCD-AD221PEBは、Cisco UPOE(Cisco Universal Power Over Ethernet)との互換性を検証されています。免責条項全文は、http://developer.cisco.com/web/partner/customerinfo からご確認ください。

※対応OSや仕様、動作環境等は予告なく変更する場合があります。
※OSメーカーのサポートが終了したOSについては、動作保証やサポートができない場合があります。

対応機種

対応機種 DOS/Vマシン、Apple Macintoshシリーズ

※TFTカラー液晶パネルは特性として表示面上に黒点（点灯しない点）や輝点（点灯したままの点）がある場合があります。これは故障あるいは不良ではありません。予めご了承ください。

動作確認済み機器

動作確認済み
スイッチ		 パナソニックESネットワークス株式会社
Switch-M24GPWR+、Switch-M16eGPWR+、Switch-M12eGPWR+、Switch-M8eGPWR+、Switch-M5eGPWR+、Switch-S8eGPWR+

対応OS

対応OS
(日本語版のみ)		 OSには依存しない

仕様

筐体色／型番 ブラック LCD-AD221PEB
液晶パネル パネルタイプ TFT21.5型ワイド　LED／非光沢パネル
最大表示解像度 1920×1080
画素ピッチ（mm×mm） 0.24825（H）×0.24825（V）
表示面積（mm×mm） 476.64（H）×268.11（V）
最大表示色 1677万色
視野角度 上下:160°　左右:170°
最大輝度 250cd/㎡
コントラスト 1000:1
応答速度 5ms
水平走査周波数（kHz） 24.8～82.0
垂直走査周波数（Hz） 56.3～75.0
映像入力端子 アナログRGB、デジタルHDCP対応DVI-D
音声入出力 音声入力 ステレオミニジャック　φ3.5
スピーカー 1W+1W（ステレオ）
フォン端子 -
調整機能 アスペクト比 固定、フル
映像設定 ECO、輝度／ECOステップ、コントラスト、色温度（6500K、7200K、9300K、ユーザー）
メニュー設定 表示時間、透過、画面情報、言語（日本語、English）
その他 スムージング、自動電源オフ（手動復帰、自動復帰、切）、リセット
手動調整 サイズ、微調整、水平位置、垂直位置
ダイレクト設定 ボリューム、ブルーライト低減、輝度／ECOステップ、OSDロック
定格電圧 ［UPOE、PoE+］DC42.5V～57V
電源供給 UPOE：RJ-45コネクタ、PoE+（IEEE802.3at ［Type 2］）：RJ-45コネクタ
※カテゴリ5e以上のLANケーブルをご使用ください。
※直流電源専用です。交流電源（ACコンセント）ではご利用いただけません。
※UPOEまたはPoE+対応のインジェクターが別途必要になります。
消費電力 最大時 25W
通常使用時（オンモード） 19.0W
待機時 2.8W
パワーマネージメント VESA DPM互換
プラグ＆プレイ VESA DDC2B
チルト角 上:20°　下:0°
高さ調整 -
VESAマウントインターフェイス ○（100mmピッチ）
盗難防止用ホール
(ケンジントンセキュリティスロット)		 ○
外形寸法
（W×D×H）		 スタンドあり 507×178×390（mm）
スタンドなし 507×49×321（mm）
質量 スタンドあり 3.5kg
スタンドなし 3.2kg
梱包時質量（kg）／寸法（W×D×H） 4.6kg ／ 562×110×458 mm
使用温度条件 0℃～40℃（収納時：-20℃～60℃）
使用湿度条件 20％～80％（結露なきこと）
各種取得規格・法規制 VCCI Class B、UL、J-Mossグリーンマーク、RoHS指令準拠
保証期間 3年間　※LCDパネルおよびバックライト含む

※外観及び仕様は、改善のため予告なく変更することがあります。

解像度および周波数

●LCD-AD221PEB 信号タイミング

表示モード 水平周波数
（kHz）		 垂直周波数
（Hz）		 アナログ デジタル
Windows
搭載
パソコン		 720×400 31.5 70.1 ○ ○
Apple
Macintosh
シリーズ		 640×480 31.5 59.9 ○ ○
37.9 72.8 ○ ○
37.5 75.0 ○ ○
800×600 35.2 56.3 ○ ○
37.9 60.3 ○ ○
46.9 75.0 ○ ○
48.1 72.2 ○ ○
1024×768 48.4 60.0 ○ ○
56.5 70.1 ○ ○
60.0 75.0 ○ ○
1280×1024 64.0 60.0 ○ ○
80.0 75.0 ○ ○
1920×1080 67.5 60.0 ○ ○※1
　 640×480 35.0 66.7 ○ -
832×624 49.7 74.6 ○ -
1024×768 60.2 74.9 ○ -

※パソコンからの信号は全てノンインタレースである必要があります。

※Apple Macintoshシリーズでご使用の場合は、別途市販のMacintosh用接続変換コネクターが必要になる場合があります。

※表示解像度、表示色数は接続するグラフィックボードによって異なります。

※コンポジットシンクおよびシンクオングリーンには対応していません。

※1920×1080未満の解像度の場合は、「アスペクト比」が「リアル」に設定されていない場合は拡大表示されます。

※1 ：接続されるパソコンが本解像度に対応していることをご確認ください。

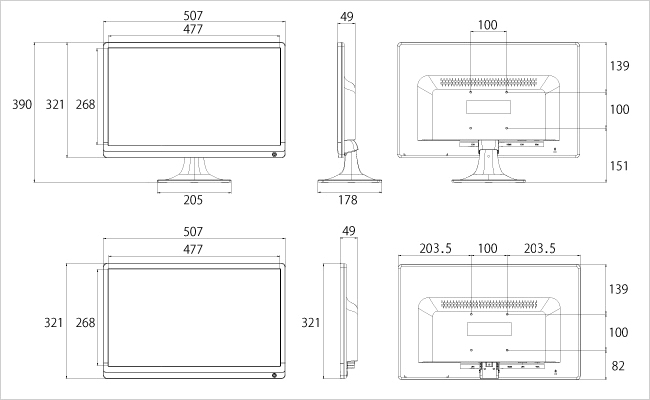

外形寸法図

外形寸法図

アスペクト比（画像縦横比）

HD（1920×1080）の場合

アスペクト比 4：3、5：4映像 16：9映像
解像度の例 1024×768、1280×1024 1920×1080
固定 アスペクト比を維持したまま、入力信号を拡大（スマートズーム） 固定※1 1920×1080※1
フル アスペクト比を維持せず、入力信号を拡大（ズーム） フル※1

※ メニュー項目「画面モードの調整」で「固定」と「フル」が選択できます。
※1 最適な解像度（最大解像度）以外の場合、映像の拡大処理をするため輪郭ににじみが生じます。

添付品

主な添付品 取扱説明書（保証書含む）、アナログRGBケーブル（1.5m）、DVI-Dケーブル（1.5m）、オーディオケーブル（1.5m）
