快適ワイド大画面!映像が美しいハイスペック光沢パネル採用LCD-AD222Xシリーズ 仕様

仕様書印刷
画像

LCD-AD222XW (ホワイトモデル) 製品の写真 正面

※商品写真はイメージです。実際の外観とは異なる場合があります。
LCD-AD222Xシリーズ 信頼の「Windows Vista® プレミアムロゴ」を取得し、新世代OS「Windows Vista® 」で快適にお使いいただける22型ワイド液晶。
コントラスト1000:1のハイスペック光沢パネルを採用し、2つのウィンドウを並べて表示したり、ワイド解像度DVDの鑑賞にも最適です。
また、Blu-ray Discなどのハイビジョン映像を楽しめるHDCP対応DVI-D端子を搭載し、高速応答5msで映像をクッキリ映し出す高い動画表示性能をもっています。

LCD - Analog Digital 22型 モデル 2X White/Black

※対応OSや仕様、動作環境等は予告なく変更する場合があります。
※OSメーカーのサポートが終了したOSについては、動作保証やサポートができない場合があります。

添付品

主な添付品 取扱説明書、アナログ接続ケーブル(1.5m)、デジタル接続ケーブル(2.0m)、オーディオケーブル(1.8m)、ACケーブル(1.8m)

仕様

パネルタイプ 22型ワイドTFTカラー液晶
表示面積(H)×(V) 473.8×296.1mm
最大表示解像度 1680×1050
画素ピッチ(H)×(V) 0.282×0.282mm
表示色 1677万色
視野角度 上下: 170° 左右: 178°
最大輝度 300cd/m2
コントラスト 1000:1
応答速度 5ms
入力信号 端子 HDCP対応DVI-D 24pin、アナログRGB ミニD-sub15pin(セパレート同期信号)
音声入出力 音声入力 ステレオミニジャック Φ3.5
スピーカー 3W+3W(ステレオ)
ヘッドホン端子 ステレオミニジャック Φ3.5
各種調整機能 自動調整、スピーカ調整、OSDロック、画面モード、ECOモード、アスペクト比、輝度、コントラスト、色温度(sRGB 6500K 7200K 9300K ユーザー)、画面サイズ、画面微調整、水平位置、垂直位置、スムージング、メニュー垂直位置、メニュー水平位置、メニュー表示時間、メニュー透過、画面表示、言語(日本語、英語、中国語)、リセット
定格電圧 AC 100V、50/60Hz (電源内蔵)
消費電力 最大時 49W
通常使用時
弊社実測値
27.5W
待機時 1W
パワーマネージメント VESA DPM互換
プラグ&プレイ VESA DDC2B
外形寸法
(W×D×H)
スタンドあり 505×219×422mm
スタンドなし 505×72×370mm
質量 スタンドあり 6.2kg
スタンドなし 5.8kg
チルト角 上: 20° 下:5°
スイベル角 なし
筐体色 ホワイト・ブラック
VESAマウントインターフェイス規格(VESA FPMPMI, FDMI)対応 ○(100mmピッチ)
盗難防止用ホール ○
梱包状態の質量 / 寸法
(W×D×H)
8.0kg / 592×175×518mm

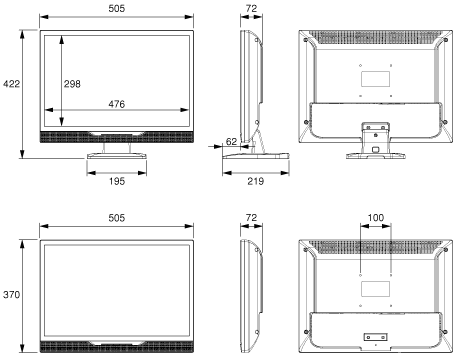

外形寸法図

(単位:mm 小数点以下四捨五入)
対応OS
(日本語版のみ)

OSには依存しない
ただし、解像度及び周波数が下記対応表範囲内に適用すること。

解像度および周波数 ●LCD-AD222Xシリーズ対応信号タイミング
  表示モード 水平周波数
(kHz)
垂直周波数
(Hz)
アナログ デジタル アスペクト比※1
NEC PC-9800
シリーズ
640×400 24.8

56.4

- ×
  Windows
搭載
パソコン
720×400 31.5 70.1 ×
Apple
Macintosh
シリーズ
640×480 31.5 59.9
37.9 72.8
37.5 75.0
800×600 35.2 56.3
37.9 60.3
46.9 75.0
48.1 72.2
1024×768 48.4 60.0
56.5 70.1
60.0 75.0
1440×900 55.5 59.9 ×
55.9 59.9 ×
1280×1024 64.0 60.0
80.0 75.0
1680×1050 64.7 59.9 ×
65.3 60.0 ×
  640×480 35.0 66.7 -
832×624 49.7 74.5 -
1024×768 60.2 74.9 -

●Xbox 360TM 対応信号タイミング
※2
対応機種 表示モード 水平周波数
(kHz)
垂直周波数
(Hz)
アナログ デジタル アスペクト比※1
Xbox 360™ 640×480 31.5 59.9 -
848×480 31.0 60.0 - ×
1024×768 48.4 60.0 -
1280×720 45.0 59.9 - ×
1280×768 47.8 59.9 - ×
1280×1024 64.0 60.0 -
1360×768 47.7 60.0 - ×

接続されているパソコンが上記解像度に対応していることをご確認ください。
PCからの信号は全てノンインタレースであること。
Apple Macintoshシリーズでご使用の場合は、別途市販のMacintosh用接続変換コネクターが必要になる場合があります。
表示解像度、表示色数は接続するグラフィックボードによって異なります。
コンポジットシンク及びシンクオングリーンには対応していません。
1680×1050未満の解像度の場合は、拡大表示します。
※1: ○:「アスペクト比」をオンにすることでアスペクト比を維持した表示が可能です。
×:「アスペクト比」をオンにしても全画面表示されます。
※2: Xbox 360™ をアナログRGB(ミニD-Sub15ピン)接続にてご使用の場合は別途市販の「Xbox 360™ VGA HD AVケーブル」が必要です。
各種規格 VCCI Class B, PCグリーンラベル(2008年度版), 国際エネルギースタープログラム, J-Mossグリーンマーク, RoHS指令準拠
グリーン購入法基準 適合
使用温度範囲(℃) 0~40
使用湿度範囲(%) 20~80(結露なきこと)
保証期間 3年間保証 LCDパネルおよびバックライトは「1年間保証」となります。

対応機種

対応機種 DOS/Vマシン
NEC PC-9800シリーズ
Apple Macintoshシリーズ
※注)   TFTカラー液晶パネルは特性として表示面上に黒点(点灯しない点)や輝点(点灯したままの点)がある場合があります。これは故障あるいは不良ではありません。予めご了承ください。
  外観および仕様は、改善のため予告なく変更することがあります。
