ハンズフリー通話もデータ通信サービスにも対応。カーナビがWINで使える !!NVCDMA-1XW/MM　仕様

仕様書印刷
NVCDMA-1XW/MM 安全の為、本製品の利用は必ず安全な場所に停止してから行ってください。


「NVCDMA-1XW/MM」は、CDMA 1xWIN対応au携帯電話を三菱自動車製カーナビゲーションシステムに接続するための、通信カーナビ用WIN携帯電話接続アダプターです。このアダプターを使用することにより、au WIN携帯電話を使って各種データ通信サービスを利用することができます。また、ハンズフリー通話もご利用いただけます。

※製品の詳しい仕様や対応カーナビゲーション、対応携帯電話機については、仕様ページでご確認ください。

carNaVigation CDMA 1xWIN / MITSUBISHI MOTORS

※対応OSや仕様、動作環境等は予告なく変更する場合があります。
※OSメーカーのサポートが終了したOSについては、動作保証やサポートができない場合があります。

製品構成

製品構成 WINシリーズ携帯電話接続アダプター(ケーブル長 280mm)、 専用DC電源アダプター(ケーブル長 2m)、 取扱説明書、 保証書

対応機種

対応カーナビゲーション
対応携帯電話


 対応車種/カーナビシステム/携帯電話については下記でご確認ください。
ioPLAZA 【KDDI製 CDMA 1x WIN対応au携帯電話 対応表】

仕様

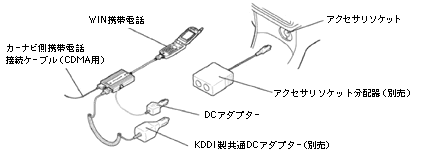

接続イメージ 接続イメージ図
CDMA 1xWIN部 CDMA 1xWIN用18芯凸
ナビゲーション I/F部 CDMA 1x用18芯凹
CDMA 充電アダプター部 共通DCアダプタ01用18芯凹
電源 専用DCアダプタ(アクセサリソケットより供給)
電源電圧 専用DCアダプタ 定格入力電圧：DC12/24V、定格出力電圧：5V
通信アダプタ本体 定格入力電圧：5V
消費電流 専用DCアダプタ 出力電流：500mA
通信アダプタ本体 約100mA（通信平均）
外形寸法 専用DCアダプタ 98.3(W)×47.2(D)×33.5(H)mm
通信アダプタ本体 79.0(W)×70.0(D)×18.0(H)mm
使用温湿度範囲 0～+50℃／80%以下(結露無きこと)
保存温湿度範囲 -20～+60℃／80%以下(結露無きこと)
質量 専用DCアダプタ 約80g
通信アダプタ本体 約76g
保証期間 1年

※ WIN携帯電話は本来、パケット：2.4Mbps(最大)の通信速度がでますが、本アダプタを接続した際の通信速度はCDMA 1x携帯電話と同等です。あくまでもカーナビ側からはCDMA 1x携帯電話が接続されている形となっているため、通信速度はCDMA 1x携帯電話でのパケット144Kbps(最大)となり、それを超えることはありません。
※ 安全の為、本製品の利用は必ず安全な場所に停車してから行ってください。
※ 使用温度範囲ならびに保存温度範囲については、お使いになる携帯端末の仕様を超えない範囲でご使用ください。
※ 炎天下での駐車時など、本機および携帯電話の保存温度を超えることがありますので、車内へ放置しないようにお願いします。
※ 仕様および外観は製品改良の為、予告無く変更する場合があります。
※ I-O DATA®およびI-O DATA®のロゴは、株式会社アイ・オー・データ機器の登録商標です。
※ その他一般に会社名、製品名およびサービス名は各社の商標または登録商標です。
