V.90対応PCカードモデムPCML-560Eシリーズ　仕様

仕様書印刷
  • 製品（PCML-560ER ＜RoHS指令対応モデル＞/正面）
  • 製品（PCML-560EM ＜RoHS指令非対応モデル＞/正面）
  • パッケージ（PCML-560ER ＜RoHS指令非対応モデル＞/正面）
  • パッケージ（PCML-560EM ＜RoHS指令非対応モデル＞/正面）
画像

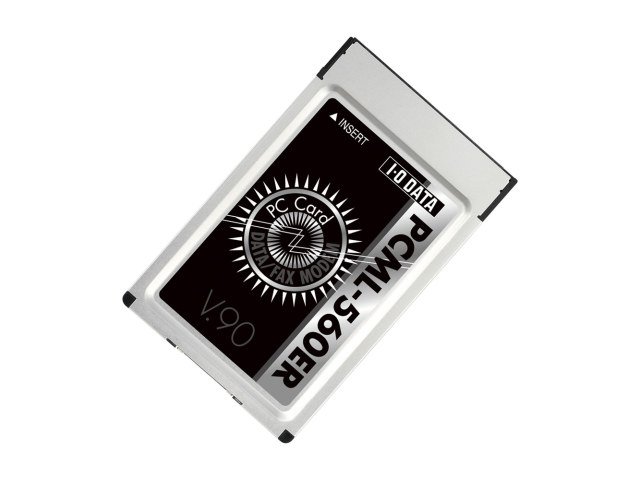

製品（PCML-560ER ＜RoHS指令対応モデル＞/正面）

※商品写真はイメージです。実際の外観とは異なる場合があります。
PCML-560Eシリーズ モバイルユースに最適なお求め易い56kbps PCカードモデム！

V.90とK56flex※に対応したPCカード型56kbpsモデムです。
低消費電力設計でバッテリ消費が少ないため、ノートパソコンなどでもより長くインターネットを楽しむことができます。

※K56flexはPCML-560EMのみ対応。

PCxx Modem Lxx56000bps EM (RoHS)

※対応OSや仕様、動作環境等は予告なく変更する場合があります。
※OSメーカーのサポートが終了したOSについては、動作保証やサポートができない場合があります。

添付品

型番 PCML-560EM PCML-560ER
添付ケーブル 専用モジュラーケーブル(2m) 専用モジュラーケーブル(1.5m)
添付品 サポートソフト(CD-ROM)、RJ-11中継コネクタ、取扱説明書、保証書 サポートソフト(CD-ROM)、RJ-11中継コネクタ、取扱説明書、保証書、PCカードソフトケース
[サポートソフトに含まれるもの]
Windows XP,2000,Me,98(SecondEdition含む)、Windows NT 4.0、95用INFファイル及び通信ドライバ、Lotus Notes MDMファイル、Apple Remote Access CCLファイル		 [サポートソフトに含まれるもの]
Windows Vista™, XP,2000,Me,98(SecondEdition含む)用INFファイル、Lotus Notes MDMファイル、オンラインマニュアル

対応機種

型番 PCML-560EM PCML-560ER
対応機種(機種名) DOS/V ノート／Macintosh PowerBookG3／G4 DOS/V ノート

対応機種

型番 PCML-560EM PCML-560ER
対応機種(機種名) DOS/V ノート／Macintosh PowerBookG3／G4 DOS/V ノート

対応OS

型番 PCML-560EM PCML-560ER
対応OS
(日本語版のみ)		 Windows XP／Windows Me／Windows 2000 Professional／Windows 98 SecondEdition／Windows 98／Windows NT 4.0／Windows 95／MacOS 8.6x～9.2.2 Windows 7(32ビット)※1／Windows Vista(32ビット)※2／Windows XP／Windows 2000 Professional／Windows Me／Windows 98 SecondEdition／Windows 98

※1Windows 7にてご使用する場合は、WEBサポートライブラリより最新のドライバをダウンロードしてお使いください。詳しくはこちらをご参照ください。
※2Windows Vistaにてご使用する場合は、WEBサポートライブラリより最新のドライバをダウンロードしてお使いください。
動作環境 PCカード規格TypeII以上のPCカードスロットを持つこと

仕様

型番 PCML-560EM PCML-560ER
NCU形式 AA
制御コマンド ATコマンド準拠
ダイヤル形式 パルス(10/20pps),トーン
呼出方式 トーンリンガ
送信レベル -12～-15dBm
適応回線 アナログ公衆回線
インターフェイス PCMCIA Type II
質量 約40.0g 約30.0g(カード本体)
質量(梱包時) 約210g
外形寸法 54.0(W)×85.6(D)×5.0(H)mm
仕様

PCML-560EM PCML-560ER
データ通信 FAX通信 データ通信 FAX通信
通信方式 全二重 半二重 全二重 半二重
同期方式 調歩同期式(非同期) 調歩同期式(非同期) 調歩同期式(非同期) 調歩同期式(非同期)
通信速度
K56flex
(受信のみ)		 56000/54000/
52000/50000/
48000/46000/
44000/42000/
40000/38000/
36000/34000/
32000bps		 - - -
通信速度
V.90
(受信のみ)

56000/54667/
53333/52000/
50667/49333/
48000/46667/
45333/44000/
42667/41333/
40000/38667/
37333/36000/
34667/33333/
32000/30667/
29333/28000bps

 -

56000/54667/
53333/52000/
50667/49333/
48000/46667/
45333/44000/
42667/41333/
40000/38667/
37333/36000/
34667/33333/
32000/30667/
29333/28000bps

 -
通信速度
(送受信)		 33600/31200/
28800/26400/
24000/21600/
19200/16800/
14400/12000/
9600/7200/
4800/2400/
1200/300bps

14400/12000/
9600/7200/
4800/2400/
300bps

 33600/31200/
28800/26400/
24000/21600/
19200/16800/
14400/12000/
9600/7200/
4800/2400/
1200/300bps

14400/12000/
9600/7200/
4800/2400/
300bps
通信規格 K56flex
ITU-T
V.90,V.34,V.32bis,
V.32,V.22bis,
V.22,V.21,
BELL212A/103		 ITU-T V.17,V.29,
V.27ter,V.21ch2		 ITU-T V.90,V.34,V.32bis,
V.32,V.22bis,
V.22,V.21,
BELL212A/103		 ITU-T V.17,V.29,
V.27ter,V.21ch2
エラー訂正機能 ITU-T V.42(LAPM),
MNP2-4,10		 - ITU-T V.42(LAPM),
MNP2-4		 -
データ圧縮機能 ITU-T V.42bis,MNP5 - ITU-T V.42bis,MNP5 -
通信制御手順 - G3/EIA class1 - G3/EIA class1
電源電圧定格 5V(±0.5V)または3V(±0.3V)
電源 PCより電源供給
電源電圧(最高) 5.25V又は3.6V
電源電圧(最低) 4.75V又は3.0V
消費電流(通常時) 140mA 80mA
使用温度範囲(℃) 0℃～40℃
使用湿度範囲(％) 35％～90％
保証期間 1年保証
各種取得規格 JATE JATE, VCCI Class B

※ 56kbpsは理論値であり、通信速度は回線状況などにより変化します.また33.6kbpsを越える通信速度は受信の場合のみで、送信時は最大33.6kbpsとなります。56kbpsの性能を発揮するにはご利用のプロバイダが「V.90」もしくは「K56flex」に対応している必要があります。
