簡易ディスプレイウォール機能（4台の液晶を1つの映像で大きく表示する機能）について

簡易ディスプレイウォール機能とは

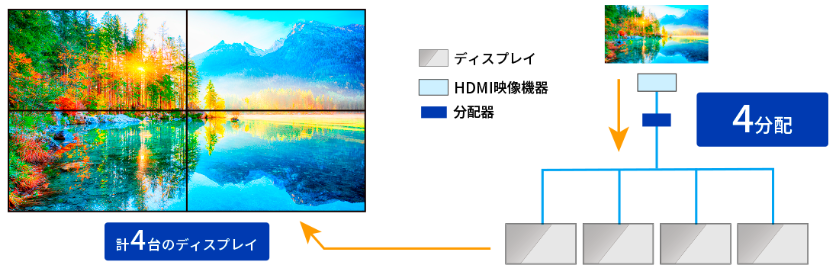

1つの映像をHDMI分配器で4台のモニターに入力し、各モニターでそれらの映像を4分割したものを大きく表示させることができます。
ご利用頂くにはモニターごとに表示する位置を設定する必要がございます。
＞「ディスプレイウォール」と「簡易ディスプレイウォール」の違い
  • モニターのファームウェアを最新バージョンに更新する
    • モニターのファームウェアを更新することで、ディスプレイウォール機能が使用可能となります。
    モニターの型番によって、ファームウェアが異なりますので、該当型番を選択の上、更新作業を行ってください。
    LCD-M4K321XVB
    EX-LD4K321VB
    システム更新方法はこちら
  • 接続・設置を行う

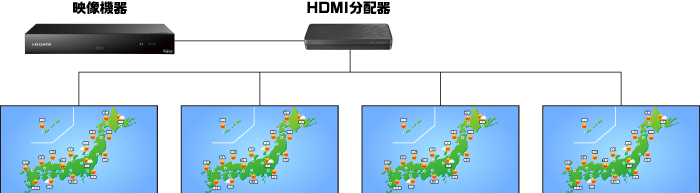

    • 映像機器とHDMI分配器を繋ぎ、HDMI分配器に4台のモニターを繋ぎます。

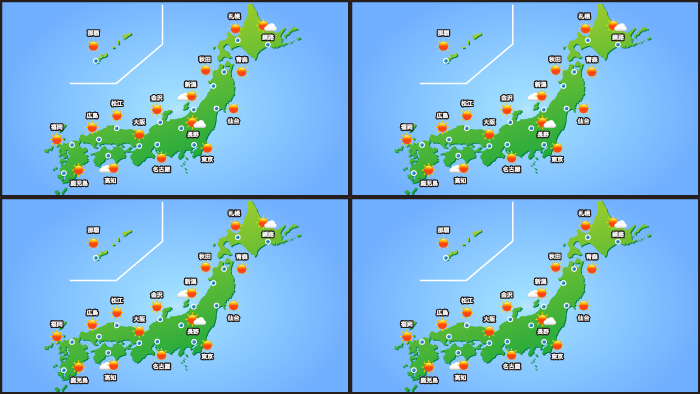

    それぞれのモニターに映像を表示させ、モニターを田の形にくっつけ、並べてください。

  • 各モニターごとの表示位置を設定する

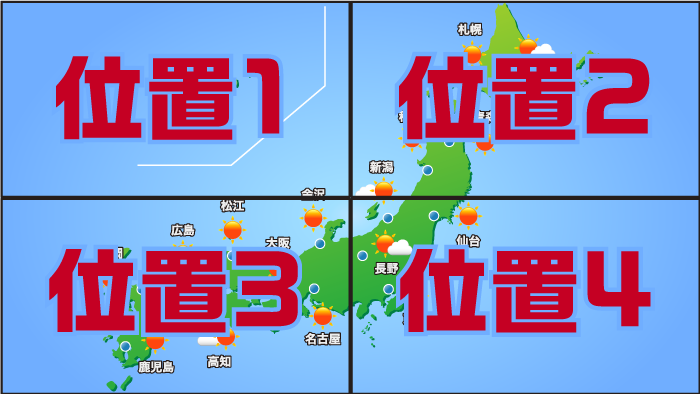

    • モニターの[メインメニュー]＞[表示]＞[ディスプレイウォール]の順に設定項目を開き、「位置1」～「位置4」で設定します。

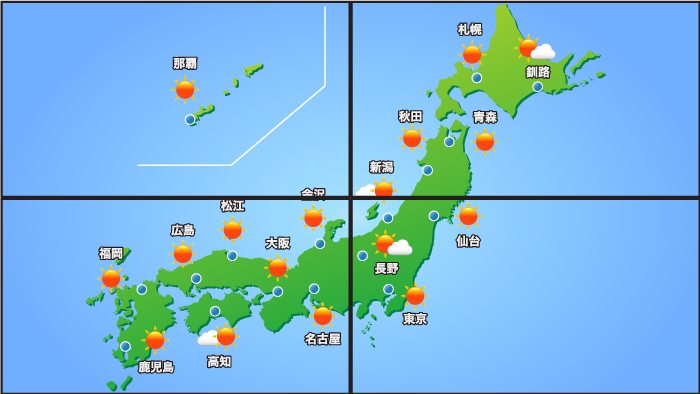

  • 4台の液晶で1つの映像を大きく表示できていることをご確認ください。


    • ・HDMI分配器とモニターを繋ぐHDMIケーブルは、長さをできるだけ揃えてください。（長さが異なるとズレが発生する場合があるため）
    ・音声は1台のモニターから出力するように設定してください。（複数から出力すると音声にズレが発生するため）
    ・映像をディスプレイウォール機能で表示している際は、HDMIケーブルの抜き差しは行わないでください。（映像が表示されなくなる恐れがあるため）
    ・映像にズレを感じる場合は、出力設定を4K30Hzに変更をお試しください。（解像度やリフレッシュレートの変更方法はこちら
Q&A番号 31849
このQ&Aの対象製品 EX-LD4K321VB LCD-M4K321XVB LCD-M4K751XDB LCD-M4K751XDB-AG LCD-M4K751XDB/E
