【LAN DISK】RAIDモードの違いを知りたい(拡張ボリュームのメリット)

LAN DISKで設定可能な各種RAIDモードの特長について説明します。
※1ドライブモデルは対象外となります。

LinuxOS搭載モデル

拡張ボリューム

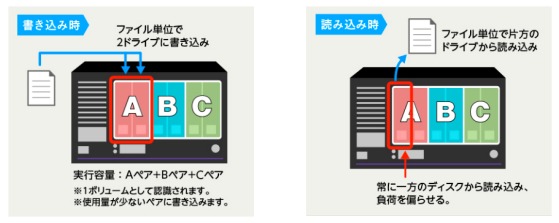

「拡張ボリューム」はHDD2台を1組のペアとして使い、「ファイル単位のミラーリング」を行うアイ・オー・データ独自の冗長化の技術です。

✅拡張ボリュームの3つのメリット

  1. 安全性:HDDが同時に故障するリスクが低い、RAID崩壊がない
  2. メンテナンス性:リビルド時間が短く、HDD故障時の素早い復帰が可能
  3. 拡張性:容量の可能なため、必要なタイミングで容量増設が可能

詳細は以下をご覧ください。
拡張ボリューム 特集ページ

標準構成では、

  • 2ドライブモデルの場合…HDD1とHDD2がミラーのペアとなります。
  • 4ドライブモデルの場合…HDD1とHDD2、HDD3とHDD4がミラーのペアとなります。
  • 6ドライブモデルの場合…HDD1とHDD2、HDD3とHDD4、HDD5とHDD6がミラーのペアとなります。
いずれかのHDDが故障した場合でも、ミラーのペアのHDDで継続してデータの利用が可能です。

また、ペアのHDDを順に換装することでデータを維持したまま使用できる容量を大きくできます。
(※) 各製品の詳細ガイドより「本製品の容量を増やす(拡張ボリューム時)」項をご確認ください。

拡張ボリュームについては、特集ページもご確認ください。
特集ページはこちら

RAID0(ストライピング)

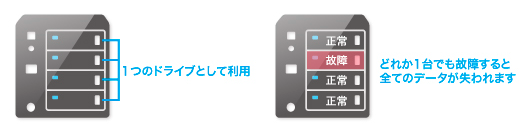

各HDDに対して、ファイルをブロック単位で分散して書き込み・読み込みを行うため、高速アクセスが出来ることが特長です。HDD容量の合計を最大限に利用できます。
RAID0は冗長化されておらず、耐障害性はないのでHDD1台の故障でファイルの復旧ができなくなります。

RAID1(ミラーリング)(※)2ドライブモデルのみ対応

2台のHDDに対して、同時にファイルをブロック単位で書き込み・読み込みを行います。
使える容量が半分になりますが、どちらかのHDDが故障してもすべてのファイルが残ります。

RAID5(※)4ドライブ、6ドライブモデルのみ対応

4台の内蔵HDDのうち、HDD1台分の容量分をパリティ(誤り補正)として使用します。
(※)6ドライブモデルの場合は、6台のHDDのうち2台分の容量をパリティとして使用します。

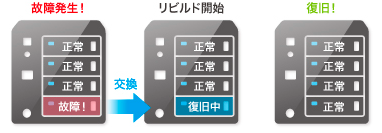

1台のHDDが故障しても、故障によって失われたHDDのデータを残りの3台のパリティから生成します。

RAID6(※)4ドライブ、6ドライブモデルのみ対応

4台のHDD内蔵のうち、HDD2台分の容量分をパリティ(誤り訂正)として使用します。
(※)6ドライブモデルの場合は、6台のHDDのうち3台分の容量をパリティとして使用します。

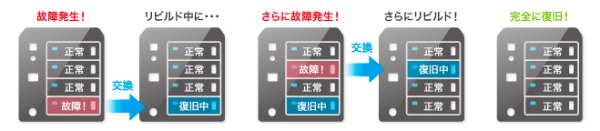

2台のHDDが故障しても、故障によって失われたHDDのデータを残りの2台のパリティから生成します。

RAID6では二重のパリティ演算が必要なため、他のモードより書き込み速度が遅くなります。
復旧時にHDD2台分の容量が利用されるので、その分が使えません。

参考:各モードの比較表

各モードの比較については以下をご確認ください。

機能 拡張ボリューム※1 RAID1 RAID0 RAID5 RAID6
ボリュームサイズ 容量x1/2 容量x1/2 容量x1 容量x3/4 容量x2/4
冗長性 最大2台※2 任意の1台 × 任意の1台 任意の2台
パリティ演算 No No No XOR XOR・
ガロア演算
書き込み速度
読み込み速度
アクセス分散 × × × ×
動的サイズ変更 × × × ×
リビルド時間 ◎※3 ×
操作単位 ファイル単位 ブロック単位 ブロック単位 ブロック単位 ブロック単位
アクティブリペア × ×
リビルド時リスク ×

※1 拡張ボリュームご利用時のご注意点はこちら

※2 ペアとなるドライブが2台損傷した場合は、拡張ボリュームの場合は該当のペアドライブへのアクセスはできません。

※3 保存サイズにより変動します。

トップに戻る

WindowsOS搭載モデル

RAID0

すべてのディスクを1つのボリュームとして認識します。
データ保護機能はありませんが、大容量と高速性を追求したモードです。
RAID0は冗長化されておらず、耐障害性はないのでHDD1台の故障でファイルの復旧ができなくなります。

実効容量について

各HDDに約100GB分のCドライブ領域/空き領域があります。
実効容量の目安としては、(HDD1本の容量-100GB)×HDDの本数 となります。

●HDD2本タイプの場合 ●HDD4本タイプの場合

⇒約 1800GB(1.8TB) ⇒約3600GB(3.6TB)

※上記はHDD1本の容量が1TBの場合の例です。

RAID1(※)2ドライブモデルのみ対応

2ドライブモデルの出荷時設定です。
2台のHDDに対して、同時にファイルをブロック単位で書き込み・読み込みを行います。
使える容量が半分になりますが、どちらかのHDDが故障してもすべてのファイルが残ります。

実効容量について

各HDDに約100GB分のCドライブ領域があります。
実効容量の目安としては、HDD1本の容量-100GB となります。


⇒ 約900GB

※上記はHDD1本の容量が1TBの場合の例です。

RAID1x2(※)OSが2019以降の4ドライブモデルのみ対応

ディスク12、ディスク34 のそれぞれでRAID1を形成します。
ペアとなるディスクが同時に故障しない限り、最大2台までのディスクに障害が発生しても復旧できます。

また、ボリューム容量が16TB以上のモデルの場合、各ボリュームを減らすことができるので、サーバーバックアップの容量制限を回避することができます。

実効容量について

各HDDに約100GB分のCドライブ領域/空き領域があります。
実効容量の目安としては、(HDD1本の容量-100GB)×HDDの本数÷2 となります。


⇒ 約1800GB(1.8TB)

※上記はHDD1本の容量が1TBの場合の例です。

RAID 1x2 に関するご注意

●RAID 1x2 は、対応製品の[RAID モード変更]の選択肢に表示されます。
非対応の場合は表示されません。

●ベアメタル回復には対応していません。

●RAID 1x2 利用時にシステムリカバリーをおこなうと、Eドライブを含めデータが削除されます。
Eドライブのデータを残す場合は、以下のFAQをご確認ください。
RAID1x2でEドライブにデータを保持したままのリカバリ方法

RAID5(※)4ドライブモデルのみ対応

4ドライブモデルの出荷時設定です。
すべてのディスクを 1つのボリュームとして認識、パリティとともに分散記録します。
(4台の内蔵HDDのうち、HDD1台分の容量分をパリティ(誤り補正)として使用します。)

1台のHDDが故障しても、故障によって失われたHDDのデータを残りの3台のパリティから生成します。
ディスク1台の故障に対応するデータ保護機能、容量、高速性のバランスの良いモードです。

実効容量について

各HDDに約100GB分のCドライブ領域/空き領域があります。
実効容量の目安としては、(HDD1本の容量-100GB)×HDDの本数-1 となります。


⇒約 2700GB(2.7TB)

※上記はHDD1本の容量が1TBの場合の例です。

マルチディスク

すべてのディスクを別々に認識します。
データ保護機能はありませんが、大容量でご使用いただけます。
冗長性はございませんのでHDD1台の故障で、故障したHDDに保存されたファイルの復旧ができなくなります。

また、モードの変更時にはリカバリが必要です。

実効容量について

1本のHDDに約100GB分のCドライブ領域があります。
実効容量の目安としては、HDD1本の容量×HDDの本数-100 となります。

●HDD2本タイプの場合 ●HDD4本タイプの場合
⇒ 約1900GB(1.9TB) ⇒ 約3900GB(3.9TB)

※上記はHDD1本の容量が1TBの場合の例です。

トップに戻る
