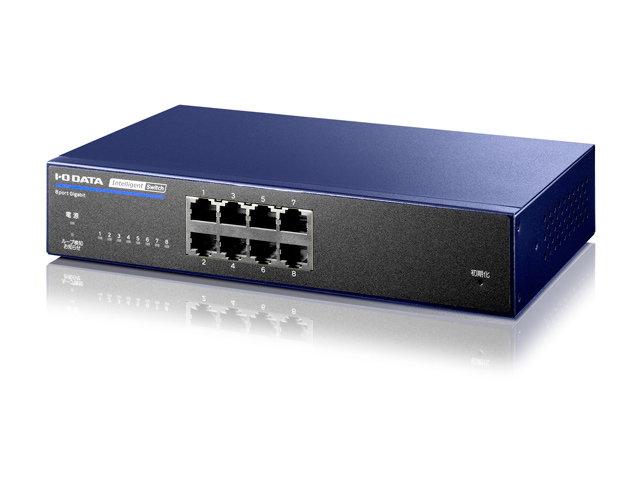

IEEE802.1X認証対応L2インテリジェントスイッチBSH-GMBシリーズ 仕様
){kind=small}
){kind=small}
){kind=small}
){kind=small}
){kind=small}
強固なセキュリティ環境を構築
長期保証の多機能インテリジェントスイッチ
「BSH-GMBシリーズ」は、強固なセキュリティ環境を構築できるIEEE802.1X認証に対応したL2インテリジェントスイッチです。接続機器やクライアントに応じてネットワークを分割できるVLAN機能に対応。その他にもオフィスに導入するにあたり必要な機能を多数搭載しています。
放熱性の高い金属筐体や日本メーカー製コンデンサの採用など、信頼性の高いハードウェア設計により、標準で6年間の長期保証を実現。安心して長期間ご利用いただけます。
※対応OSや仕様、動作環境等は予告なく変更する場合があります。
※OSメーカーのサポートが終了したOSについては、動作保証やサポートができない場合があります。
動作確認済みRADIUSサーバー
|
EAP-TLS
|
EAP-PEAP（MS-CHAP V2）
|
|
|---|---|---|
| Soliton NetAttest EPS |
○
|
○
|
仕様
| 型番 | BSH-G08MB | BSH-G16MB | BSH-G24MB |
|---|---|---|---|
| Ethernet 規格 | IEEE802.3ab（1000BASE-T）、IEEE802.3u（100BASE-TX）、IEEE802.3i（10BASE-T） ※全ポート「Auto MDI/MDI-X」「オートネゴシエーション」対応 |
||
| LANポート | RJ-45×8ポート | RJ-45×16ポート | RJ-45×24ポート |
| 通信方式 | CSMA／CD、全二重／半二重 | ||
| 伝送符号 | 1000BASE-T：8B1Q4+5PAM 100BASE-TX：4B/5B+MLT-3 10BASE-T：マンチェスタ符号 |
||
| スイッチ機能 | 有り（全ポート） | ||
| スイッチング方式 | ストア＆フォワード | ||
| フロー制御 | IEEE802.3x（Full-duplex動作時）／Back Pressure（Half-duplex動作時） | ||
| MACアドレステーブル | 8,192エントリ（エージングタイム300秒） | ||
| スイッチングファブリック | 16Gbps（ノンブロッキング） | 32Gbps（ノンブロッキング） | 48Gbps（ノンブロッキング） |
| 最大パケット転送レート | 1000BASE-T：1,488,095pps 100BASE-TX：148,810pps 10BASE-T：14,881pps |
||
| バッファ容量 | 512Kbytes | ||
| ジャンボフレーム | 最大サイズ9,216bytes | ||
| VLAN | ポートVLAN、タグVLAN（対応タグ番号：1～4094）、マルチプルVLAN（グルーピング数：4094） | ||
| IEEE802.1X認証 | IEEE802.1X代理認証機能（EAP-MD5/EAP-TLS/PEAP（MS-CHAP v2/GTC）/EAP-TTLS（PAP/CHAP/MS-CHAP/MS-CHAP v2））、IEEE802.1X MACアドレスベース認証機能（EAP-MD5） | ||
| 当社対応済み RADIUSサーバー |
RADIUSパッケージ | ||
| 表示LED | 電源、Link／Act、ループ検知／お知らせ | ||
| その他機能 | ACL（アクセスコントロールリスト）機能、スパニングツリー、ポートミラーリング、SNMP対応（v1/v2c/v3）、IEEE802.3adリンクアグリゲーション、LLDP、QoS、IGMPスヌーピング（v2/v3）、MLDスヌーピング（v1/v2）、ストーム制御（ストームコントロール）、EAPOL（IEEE802.1X）フレーム透過、BPDUフレーム透過、ループ検知・防止機能、省電力機能（IEEE802.3az Energy Efficient Ethernet（EEE）対応、ケーブル長自動認識機能、リンクダウン検知機能、リンク速度検知機能）、ログ管理（Syslogサーバーへの送信）、WEB設定画面（日本語）搭載、ファームウェア自動更新機能、設定の保存・復元機能、Magical Finder対応 | ||
| 設定に必要なソフトウェア | Internet Explorer 10～11、Chrome、Microsoft Edge、Safari8～9、Magical Finder | ||
| ファン | なし | ||
| 外形寸法 | 約216（W）×133（D）×42（H）mm※突起部含まず | 約267（W）×162（D）×42（H）mm※突起部含まず | |
| 質量（本体のみ） | 約870g | 約990g | 約1.7kg |
| 質量（梱包時） | 約1.4kg | 約1.6kg | 約1.9kg |
| 電源／電圧定格 | 内蔵電源／AC100V、50/60Hz | ||
| 消費電力 | 6.1W（Typ） | 10W（Typ） | 14W（Typ） |
| 交流電源電流 | 150mA | 230mA | 300mA |
| 交流電源皮相電力 | 15VA | 23VA | 30VA |
| 発熱量※ | 22kj/h、5.2kcal/h |
36kj/h、8.6kcal/h |
50kj/h、12kcal/h |
| 使用温度範囲 | 0～50℃ | ||
| 使用湿度範囲 | 10～90％（結露なきこと） | ||
| 保証期間 | 6年保証 | ||
| 各種適合規格 | VCCI Class A、RoHS指令準拠（10物質） | ||
※消費電力1W=3.6kj/h＝0.86kcal/hとして算出
省エネ法表示事項（※1）
| 型番 | BSH-G08MB | BSH-G16MB | BSH-G24MB |
|---|---|---|---|
| 区分名 | A | A | A |
| エネルギー消費効率 （※2） |
0.7W/Gbps | 0.6W/Gbps | 0.6W/Gbps |
| 最大実効伝送速度 （※3） |
8Gbps | 16Gbps | 24Gbps |
| 測定時のポート速度とポート数 | 1Gbps：8ポート | 1Gbps：16ポート | 1Gbps：24ポート |
※1 省エネ法（エネルギーの使用の合理化に関する法律）に基づく表示事項です。
※2 エネルギー消費効率とは、省エネ法で定める測定方法により測定された消費電力を、省エネ法で定める測定方法により測定された最大実効伝送速度で除したものです。
※3 最大実効伝送速度とは、省エネ法で定める測定方法により測定されたフレーム長が1518バイトの時における最大の実効伝送速度です。
外形寸法図
BSH-G08MB
BSH-G16MB
BSH-G24MB
添付品
| BSH-G08MB | BSH-G16MB | BSH-G24MB | |
| 主な添付品 | 電源コードセット（PSE適合品）、電源コード抜け防止クランプ、取扱説明書 | ||
| マグネット（4個）、マグネット取付ネジ（4個） | マグネット（4個）、マグネット取付ネジ（4個）、ラックマウントアダプター（ 2個）、ラックマウントアダプター取付ネジ（6本） | ラックマウントアダプター（ 2個）、ラックマウントアダプター取付ネジ（6本） | |
