大型テレビ・液晶ディスプレイ用タッチ化ユニットてれたっち(DA-TOUCH) 仕様

仕様書印刷
てれたっち(DA-TOUCH) 本体と液晶/右振り斜め

てれたっち(DA-TOUCH) 本体をテレビに取り付けたイメージ/テレビは付属していません。

※商品写真はイメージです。実際の外観とは異なる場合があります。
DA-TOUCH

「てれたっち™(DA-TOUCH)」は、大画面テレビに取り付けると、普通のテレビがタッチパネルディスプレイになる外付け型タッチ化ユニットです。46型から80型までの大画面テレビや液晶ディスプレイに対応。専用ペンを使ってタッチ操作が可能なディスプレイになります。
既存の大画面テレビと「てれたっち™」を使えば、コストを抑えて、電子黒板を実現できます。また、取り付けは工具不要で設置から導入まで簡単です。
※テレビや液晶ディスプレイは別途、ご用意いただく必要があります。

【お知らせ】アップデートでタッチの応答速度が約40%向上!最新ファームウェアのダウンロードにて対応。ダウンロードはこちら

※対応OSや仕様、動作環境等は予告なく変更する場合があります。

対応OS

対応OS Windows 10※1、※3、※4、※5、※6/Windows 10 IoT※2/Windows 8.1/Windows 8/Windows 7
備考 ※1 Windows 10 (S モード):白板ソフトは対応していません。
※2 Windows IoTは当社スティック型パソコン「CLPC-32WE1」のみのサポートとなります。
※3 Windows 10 October 2018 Update (バージョン 1809):スイッチツールのマウス互換モードは対応しておりません。
※4 Windows 10 October 2018 Update (バージョン 1809):「DA-TOUCH/WB」にバンドルされている白板ソフトプロ for てれたっち については確認中です。
※5 Windows 10 May 2019 Update(バージョン 1903):スイッチツールのマウス互換モードは対応しておりません。
※6 Windows 10 May 2019 Update(バージョン 1903):「DA-TOUCH/WB」にバンドルされている白板ソフトプロ for てれたっち については確認中です。

てれたっち(DA-TOUCH)仕様

型番 DA-TOUCH
DA-TOUCH/WB(白板ソフトプロ forてれたっち添付モデル)
外形寸法
(W×D×H)
1099~1945mm×45mm×85mm
本体質量 約1.5kg
使用温度条件 0℃~40℃
使用湿度条件 20%~80%(結露なきこと)
電源 USBバスパワー(DC5V/500mA)
各種取得規格・法規制 VCCI Class B、RoHS指令準拠(10物質)
保証期間 1年間
備考 ・直射日光など強い光が当たる場所で使用したり、設置するテレビの下などに光を反射するものを置かないでください。タッチ機能が誤動作するおそれがあります。
・本商品を使用する液晶ディスプレイの画面設定は、「拡張」モードではご使用いただけません。「複製」モードにてご使用ください。
・本商品を複数並べて使用すると、干渉し誤作動の原因となるおそれがあります。

■「てれたっち(DA-TOUCH)」取り付け可能なテレビ、液晶ディスプレイ

テレビまたはディスプレイの外形寸法
1030~1880mm(46~80型)
厚み/天面 15mm以上/天面は平面かつ水平であること
ベゼル/フレーム 10mm以上
当社製対応ディスプレイ LCD-M4K431XDB ※1
LCD-M4K432XDB ※1
LCD-M4K491XDB ※2
LCD-M4K492XDB ※2
LCD-M4K551XDB ※2
LCD-M4K551XDB2 ※2
LCD-M4K552XDB ※2
LCD-M4K651XDB
備考 ※落下防止金具(DA-TOUCH/AT、DA-TOUCH/ATL)を使用することで、上記サイズ以外でも取り付けが可能です。落下防止金具の仕様をご確認ください。
※1 DA-TOUCH/AT43(別売)使用時。
※2 当社55型、49型液晶ディスプレイは上記サイズ外ですが、取り付け確認済みです。

※壁面に設置したテレビ、液晶ディスプレイの場合、USBケーブルとの干渉をさけるため壁面とてれたっちとの間に55mm以上のスペースが必要です。

テレビまたはディスプレイの外形寸法



タッチパネル仕様

タッチ方式 光学式
タッチ入力方法 専用タッチペン(電池不要)
マルチタッチ 2点対応
※仕様上、センサー付近などエリアによっては、2点同時の描画が正常に動作しない場合があります。
タッチ精度 0.01%以下
タッチ範囲 90%以上
タッチ反応速度 10ms
最新のファームウェアに更新後:約6ms※
※最新のファームウェアはサポートライブラリよりダウンロードしてお使いください。

添付品

DA-TOUCH 添付品 USBケーブル(3m)、ストッパー、計測ツールとワッシャー10枚セット、タッチペン(2本)、サポートソフトDVD、取扱説明書
DA-TOUCH/WB 添付品 USBケーブル(3m)、ストッパー、計測ツールとワッシャー10枚セット、タッチペン(2本)、サポートソフトDVD、白板ソフトプロ forてれたっち(ダウンロード提供)、取扱説明書

※計測ツールとワッシャー10枚セットは、タッチペンの反応タイミングがより適切になるように調整するためのツールです。

オプション品仕様

オプション専用タッチペン

型番 DA-TOUCH/PEN1
DA-TOUCH/PEN2
内容物 ・専用ペン1本(電池不要) ・専用ペン2本(電池不要)
・計測ツールとワッシャー10枚セット※
外形寸法
(W×D×H)
約170×23×23(mm)
本体質量 約30g
梱包時質量/寸法 約65g/195×39×60(mm) 約105g/195×39×60(mm)
各種取得規格・法規制 RoHS指令準拠(10物質)
保証期間 1年間

※計測ツールセットは、DA-TOUCH添付品と同内容で、タッチペンの反応タイミングがより適切になるように調整するためのツールです。

オプション落下防止金具

■商品仕様

型番 DA-TOUCH/AT2
外形寸法
(W×D×H)
約440 ×185 × 601.6(※441.6) mm(突起部除く)
※上下調整金具440使用時の値。
本体質量 約1.9kg
梱包時質量/寸法 約2.5kg/約605×210×75mm
各種取得規格・法規制 RoHS指令準拠(10物質)
保証期間 1年間
型番 DA-TOUCH/AT DA-TOUCH/ATL
外形寸法
(W×D×H)
約440×185×441.6(mm)
※突起部除く
約440×185×601.6(mm)
※突起部除く
本体質量 約1.1kg 約1.2kg
梱包時質量/寸法 約1.5kg/445×75×210(mm) 約1.9kg/610×75×210(mm)
各種取得規格・法規制 RoHS指令準拠(10物質)
保証期間 1年間

■取り付け可能なテレビ、液晶ディスプレイ

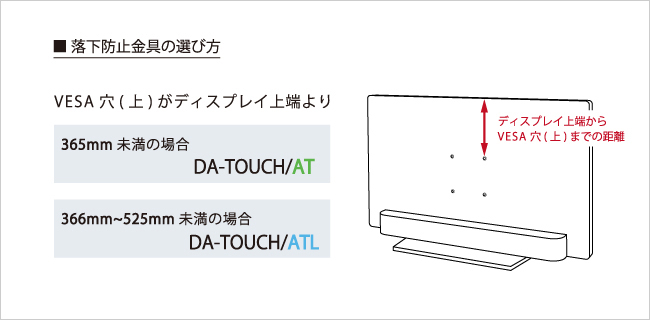

※ディスプレイ上端からVESAネジ穴(上)までの高さでお選びください。

型番 DA-TOUCH/AT2
DA-TOUCH/AT DA-TOUCH/ATL
ディスプレイ幅 1030~1720mm(目安:46~77型)
ディスプレイの厚み 7mm以上
ディスプレイ上端から
VESAネジ穴(上)までの高さ
365mm以下 525mm以下

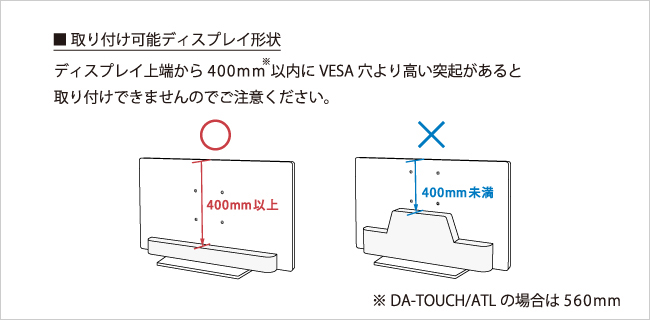

ディスプレイ背面 ディスプレイの上端から400mm以内にVESAネジより高い突起がないこと※1 ディスプレイ上端から560mm以内にVESAネジより高い突起がないこと※1
ベゼル/フレーム 10mm以上(平面であること) 10mm以上(平面であること)
VESAネジ穴ヨコ寸法 200、300、400mm 200、300、400mm
当社製対応ディスプレイ LCD-M4K431XDB ※2
LCD-M4K432XDB ※2
LCD-M4K491XDB
LCD-M4K492XDB
LCD-M4K551XDB
LCD-M4K551XDB2
LCD-M4K552XDB
LCD-M4K651XDB
当社製対応大型ディスプレイ用固定金具 DA-DS1DA-DS2

※ スタンドと組み合わせてお使いの場合、本商品とスタンドの干渉を避けるため、スタンドとディスプレイの間に45mm以上のスペースが必要です。
※1 該当する突起があると、上下取付金具が干渉し、取り付けることができません。
※2 DA-TOUCH/AT43(別売り)使用時。

注意

注意

スタンドと組み合わせてお使いの場合、本商品とスタンドとの干渉を避けるため、スタンドとディスプレイとの間に、45mm以上のスペースが必要です。

※スタンドと組み合わせてお使いの場合、本商品とスタンドとの干渉を避けるため、スタンドとディスプレイとの間に、45mm以上のスペースが必要です。

当社43型液晶ディスプレイ専用アタッチメント

型番 DA-TOUCH/AT43
対応機種 LCD-M4K431XDBLCD-M4K432XDB
外形寸法(W×D×H) 127.4×34.9×80mm
質量(本体のみ) 約160g
質量(梱包時) 約200g
各種取得規格・法規制 RoHS指令準拠(10物質)
保証期間 初期不良交換のみ

専用指キャップ(子ども用サイズ)

型番 YUBI-TOUCH/5P
対応機種 当社製「てれたっち」
・対応商品型番
 DA-TOUCH
 DA-TOUCH/WB
 DA-TOUCH-P
 DA-TOUCH-P/WB
外形寸法(W×H) 約23× 48(mm)
質量(本体のみ) 約5.0g(約1.0g×5個)
梱包時質量/寸法 約16(g)/53×23×134(mm)
添付品 取扱説明書
保証期間 購入後2週間の初期不良交換のみ
備考 ・本商品は、てれたっち操作用です。これ以外の用途には使用しないでください。
・本商品1箱あたり、同サイズ5個入りです。
