15型 XGA(1024×768ドット)対応 コンパクト液晶ディスプレイLCD-A15Vシリーズ 仕様

仕様書印刷
LCD-A15Vシリーズ

コンパクトボディのXGA(1024×768)対応15型アナログ液晶ディスプレイです。
奥行き145mmでデスクスペースも広々。省スペース、軽量、省エネルギーをハイレベルで実現しています。
また人気の高いホワイトとブラックの2色からお好みのボディカラーをお選びいただけます。

※対応OSや仕様、動作環境等は予告なく変更する場合があります。
※OSメーカーのサポートが終了したOSについては、動作保証やサポートができない場合があります。

仕様

パネルタイプ TFT 15型
表示面積(mm×mm) 304.1×228.1
最大表示解像度 1024×768
画素ピッチ(mm×mm) 0.297(H)×0.297(V)
表示色 1619万色※1
視野角度 上: 50°下: 50°右: 65°左: 65°
最大輝度 250cd/m2
コントラスト 300:1
応答速度 25ms
水平走査周波数(kHz) 31.5~60.2
垂直走査周波数(Hz) 56.3~75.0
入力信号 アナログRGB
同期信号 セパレート同期信号
各種調整機能 コントラスト/輝度、フォーカス/クロック/水平位置/垂直位置/色調整/言語/色温度調整/リセット
定格電圧 DC 12V
消費電力 最大時 32W
ECOモード時
※弊社実測値
-
サスペンド時 3W
パワーマネージメント VESA DPMS互換
プラグ&プレイ VESA DDC2B
外形寸法 スタンドあり 344(W)×145(D)×326(H)mm
スタンドなし 344(W)×43(D)×274(H)mm
質量 スタンドあり 3.1 kg
スタンドなし 2.5 kg
チルト角 上: 30° 下:2°
スイベル角 -
筐体色 ホワイト、ブラック
VESAマウントインターフェイス
規格(VESA FPMPMI)対応
○(75mmピッチ)
盗難防止用ホール
梱包状態の
質量 / 寸法 (W×D×H)
4.6kg / 440×220×425(mm)
使用温度範囲(℃) 0~40
使用湿度範囲(%) 20~80(結露なきこと)
各種規格 VCCI-B/国際エネルギースタープログラム/ FCC/UL/ CSA/TUV-GS/ CE Mark/ CCIB/ CCEE/ TCO'99(※2)/ TCO'95(※3

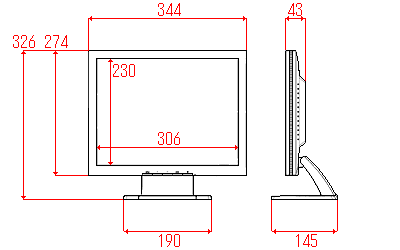

外形寸法図
(単位:mm)



注) TFTカラー液晶パネルは特性として表示面上に黒点(点灯しない点)や輝点(点灯したままの点)がある場合があります。これは故障あるいは不良ではありません。予めご了承ください。
※外観及び仕様は、改善のため予告なく変更することがあります。
※1 ディザリング使用
※2 LCD-A15V [筐体色:ホワイト] のみ
※3 LCD-A15V(BK) [筐体色:ブラック] のみ

解像度および周波数

対応パソコン 表示モード 水平周波数
(kHz)
垂直周波数
(kHz)
  Windows 720×400 31.5 70.1
Power Macintosh
シリーズ
640×480 31.5 59.9
37.9 72.8
37.5 75.0
800×600 35.2 56.3
37.9 60.3
46.9 75.0
48.1 72.2
1024×768 48.4 60.0
56.5 70.1
60.0 75.0
  640×480 35.0 66.7
832×624 49.7 74.5
1024×768 60.2 74.9

※ PCからの信号は全てノンインタレースであること。
※ Power Macintoshシリーズでご使用の場合は、別途市販のMacintosh用接続変換コネクタが必要になる場合があります。
※ コンポジットシンク及びシンクオングリーンには対応していません。
※ 表示解像度、表示色数は接続するグラフィックボードによって異なります。
※ 1024×768未満の解像度は、常に全画面に拡大して表示します。

添付品

添付品 ACアダプタ、 ※アナログ接続ケーブルは直付け(1.5m)
