XGA対応 15型スクエア液晶ディスプレイLCD-AD157Gシリーズ　仕様

仕様書印刷
  • LCD-AD157GB　斜め
  • LCD-AD157GB　正面
  • LCD-AD157GB　横
  • LCD-AD157GB　背面
  • LCD-AD157GW　斜め　
  • LCD-AD157GW　正面
  • LCD-AD157GW　横
  • LCD-AD157GW　背面
  • LCD-AD157GB　正面2
画像

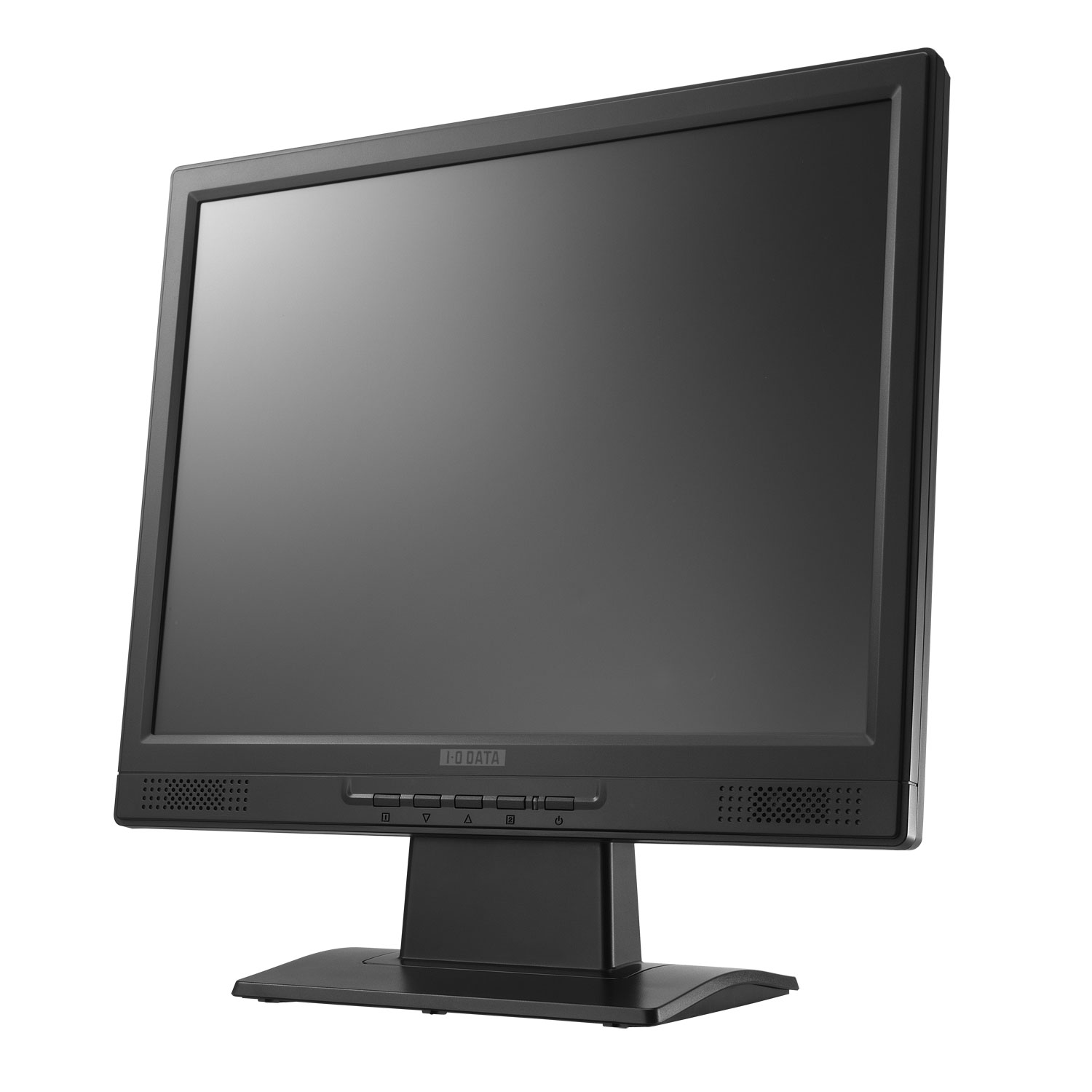

LCD-AD157GB　斜め

※商品写真はイメージです。実際の外観とは異なる場合があります。

その他画像ダウンロード

LCD-AD157Gシリーズ

「LCD-AD157Gシリーズ」は、エコ機能が搭載された、節電モデル15型スクエア液晶ディスプレイです。
ディスプレイマネージャーにも対応しており、複数の液晶ディスプレイの一括管理が可能。オフィスや学校への導入に最適です。

※対応OSや仕様、動作環境等は予告なく変更する場合があります。
※OSメーカーのサポートが終了したOSについては、動作保証やサポートができない場合があります。

対応機種

対応機種 DOS/Vマシン、Apple Macintoshシリーズ

※TFTカラー液晶パネルは特性として表示面上に黒点（点灯しない点）や輝点（点灯したままの点）がある場合があります。これは故障あるいは不良ではありません。予めご了承ください。

対応OS

対応OS
(日本語版のみ)		 OSには依存しない
※ただし、解像度及び周波数が対応表範囲内であること。

仕様

筐体色/型番 ブラック LCD-AD157GB
ホワイト LCD-AD157GW
液晶パネル パネルタイプ TFT 15型/非光沢パネル
最大表示解像度 1024X768
画素ピッチ(mm×mm) 0.297mm(H)×0.297mm(V)
表示面積(mm×mm) 304.1mm(H)×228.1mm(V)
最大表示色 1677万色
視野角度 上下:140°　左右:150°
最大輝度 300cd/㎡
コントラスト 700:1
応答速度 8ms
水平走査周波数(kHz) 24.8～60.2kHz
垂直走査周波数(Hz) 56.3～75Hz
映像入力端子 アナログRGB、デジタルHDCP対応DVI-D
音声入出力 音声入力 ステレオミニジャック　φ3.5
スピーカー 0.5W+0.5W(ステレオ)
フォン端子 -
調整機能 映像設定 自動画面調整、コントラスト、輝度、ECO、色調整（6500K、7200K、9300K、User Color）
メニュー設定 言語選択（English、日本語）、OSD位置（水平位置、垂直位置）、メニュー表示時間、インフォメーション
 その他 自動電源オフ（切、自動復帰、手動復帰）、音量、ミュート、リセット
 手動設定 クロック、水平/垂直位置（水平位置、垂直位置）、フェーズ、シャープネス
 ダイレクト設定機能 OSDロック、コントラスト、輝度、ECO、音量、ミュート
定格電圧 AC 100V 50/60Hz（電源内蔵）
消費電力 最大時 15W
通常使用時（オンモード） 9.9W
待機時 0.4W
パワーマネージメント VESA DPM互換
プラグ＆プレイ VESA　DDC2B
チルト角／スイベル角 上: 20°下: 0°/-
高さ調整 -
VESAマウントインターフェイス規格 ○(75mmピッチ)
盗難防止用ホール ○
外形寸法
(W×D×H)		 スタンドあり 339×148×347(mm)
スタンドなし 339×52×287(mm)
質量 スタンドあり 3.2kg
スタンドなし 2.8kg
梱包時質量（kg）／寸法（W×D×H） 4.3kg / 380x140x410mm
使用温度条件 0℃～40℃（収納時：-20℃～60℃）
使用湿度条件 20％～80％(結露なきこと)
各種取得規格・法規制 VCCI Class B、J-Mossグリーンマーク、RoHS指令準拠、国際エネルギースタープログラム、文部科学省　学校環境衛生基準、PCグリーンラベル（2011年版★★☆）、グリーン購入法、電気用品安全法（PSE）※電源コード、ＵＬ
保証期間
（LCD-AD157GB）		 3年間　※LCDパネルおよびバックライトは1年間保証
保証期間
（LCD-AD157GW）		 2013年12月以前
ご購入		 3年間　※LCDパネルおよびバックライトは1年間保証
2014年1月以降
ご購入		 3年間　※LCDパネルおよびバックライト含む

※外観及び仕様は、改善のため予告なく変更することがあります。

解像度および周波数


表示モード
水平周波数(kHz)
垂直周波数(Hz)
 アナログ デジタル
PC-9800シリーズ 640x400 24.8 56.4 ○ -

Windows
搭載
パソコン
720×400
31.5
70.1
○ ○
Apple
Macintosh
シリーズ
640×480
31.5
59.9
○ ○
37.9
72.8
○ ○
37.5
75.0
○ ○
800×600
35.2
56.3
○ ○
37.9
60.3
○ ○
46.9
75.0
○ ○
48.1 72.2 ○ ○
1024×768
48.4
60.0
○ ○
56.5
70.1
○ ○
60.0
75.0
○ ○
　
640×480
35.0
66.7
○ -
832×624
49.7
74.5
○ -
1024×768
60.2
74.9
○ -

※接続されるパソコンが本解像度に対応していることをご確認ください。

外形寸法図

外形寸法図
(単位：mm 小数点以下四捨五入)

機器接続例

機器接続例

添付品

主な添付品 取扱説明書（保証書含む）、アナログRGBケーブル(1.8m)、DVI-Dケーブル(1.8m)、オーディオケーブル（1.8m）､電源コード（1.8m）
