SXGA対応17型デジタル＆アナログ液晶ディスプレイLCD-AD171CSシリーズ

仕様書印刷
LCD-AD171CSシリーズ 最大解像度 SXGA(1280×1024ドット)の17型アナログ液晶ディスプレイ。これまでにない広い視野角を実現するSuper-IPSパネル採用により、あら ゆる角度から画像本来の鮮やかさを楽しめます。しかも従来の15型ディスプレイと同等サイズというコンパクト設計。妥協のない最高画質を実現した、ユー ザー待望のモデルです。アイボリー・ガンメタリック・シルバーの3色からお好みのボディカラーをお選びいただけます。

※対応OSや仕様、動作環境等は予告なく変更する場合があります。
※OSメーカーのサポートが終了したOSについては、動作保証やサポートができない場合があります。

対応機種

対応機種 DOS/V マシン
NEC PC-9821シリーズ
Apple Power Macintoshシリーズ
パソコンの機種名から対応製品を調べることができます。

対応OS

対応OS
(日本語版のみ)		 OSには依存しないため全て(本体未対応OSは除く)

仕様

パネルタイプ TFT 17型
表示面積(mm×mm) 337.9×270.3
最大表示解像度 1280×1024
画素ピッチ(mm×mm) 0.264(H)×0.264(V)
表示色 1677万色
視野角度 上: 85°下: 85°右: 85°左: 85°
最大輝度 230cd/m2
コントラスト 400:1
応答速度 30ms
水平走査周波数(kHz) 31.5～80.0
垂直走査周波数(Hz) 56.3～75.0
入力信号 アナログRGB、デジタルDVI-D
同期信号 セパレート同期信号
音声入出力 音声入力 ステレオミニジャック　φ3.5
スピーカー 1W+1W(ステレオ)
フォン端子 -
各種調整機能 自動調整、自動コントラスト、コントラスト、輝度、色調整、垂直位置、水平位置、水平サイズ、フェーズ調整、ECOモード、スムージング、OSD言語、OSD位置、OSD表示時間、OSD透過、リセット
定格電圧 DC 12V
消費電力 最大時 43W
ECOモード時
※弊社実測値		 31W
サスペンド時 3W
パワーマネージメント VESA DPMS互換
プラグ＆プレイ VESA　DDC1/2B
外形寸法 スタンドあり 400(W)×393(H)×180(D)mm
スタンドなし 400(W)×393(H)×70(D)mm
質量 スタンドあり 6.0 kg
スタンドなし 4.4 kg
チルト角 上: 20°　下:5°
スイベル角 -
筐体色 アイボリー・ガンメタリック・シルバー
VESAマウントインターフェイス規格(VESA FPMPMI)対応 ○(75mmピッチ)
盗難防止用ホール ○　
梱包状態の
質量 / 寸法 (W×D×H)		 7.7kg　/　455(W)×483(H)×225(D)mm
各種規格 VCCI-B、 国際エネルギースタープログラム
インピーダンス 75Ω
電源周波数 50/60Hz
電源 添付ACアダプタより電源供給
グリーン購入法基準 適合
使用温度範囲(℃） 0～40
使用湿度範囲(％) 20～80(結露なきこと)
保証期間 3年間保証※LCDパネル及びバックライトは「1年間保証」となります。
輸出管理規定 本製品は「外国為替及び外国貿易法」の規定により戦略物資等輸出規制製品に該当する場合があります。
国外に持ち出す際には、日本国政府の輸出許可申請などの手続きが必要になる場合があります。

※ TFTカラー液晶パネルは特性として表示面上に黒点(点灯しない点)や輝点(点灯したままの点)がある場合があります。これは故障あるいは不良ではありません。予めご了承ください。
※ 外観及び仕様は、改善のため予告なく変更することがあります。

解像度および周波数

対応パソコン
表示モード
水平周波数(kHz)
垂直周波数(Hz)
アナログ
デジタル
　
Windows
720×400
31.5
70.1
○
○
640×400
31.5
70.0
○
○
Power
Macintosh
シリーズ
640×480
31.5
59.9
○
○
37.9
72.8
○
○
37.5
75.0
○
○
800×600
35.2
56.3
○
○
37.9
60.3
○
○
46.9
75.0
○
○
48.1
72.2
○
○
1024×768
48.4
60.0
○
○
56.5
70.1
○
○
58.0
71.9
○
○
60.0
75.0
○
○
1280×1024
64.0
60.0
○
○ ※1
80.0
75.0
○
○ ※1
　
640×480
35.0
66.7
○
－
832×624
49.7
74.5
○
－
1024×768
60.2
74.9
○
－
※ PCからの信号は全てノンインタレースであること。
※ Power Macintoshシリーズでご使用の場合は、別途市販のMacintosh用接続変換コネクタが必要になる場合があります。
※ 表示解像度、表示色数は接続するグラフィックボードによって異なります。
※ 1280×1024未満の解像度の場合は、拡大表示します。
※ コンポジットシンク及びシンクオングリーンには対応していません。
※1 OS上の制限により、Mac OS 9.0.4及びMac OS 9.2.1搭載のPower MacG4シリーズのDVI搭載モデルではご利用いただけません。

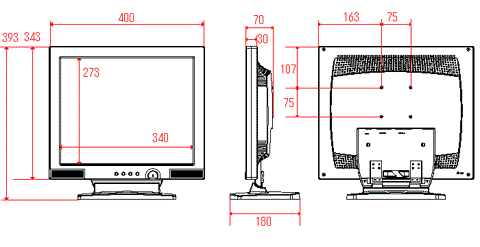

外形寸法図

動作確認済みグラフィックアクセラレータボード

メーカー 型番 グラフィックチップ 備考
I-O DATA GA-GF4200/AGP8 GeForce4 Ti4200 　
GA-GF440TW/PCI GeForce4 MX440-SE 　
GA-GF420/PCI GeForce4 MX420 　
GA-GF4200/AGP GeForce4 Ti4200 　
GA-GF440/AGP GeForce4 MX440 　
GA-S2K32/PCI Savage2000 　
GA-SV432シリーズ　 Savage4 PRO Plus 　
ATI RADEON8500 RADEON8500 　
RADEON9700PRO RADEON9700PRO 　 　
RADEON9000PRO RADEON9000PRO ※
ASUS V8460/ULTRA/DVI/128/A GeForce4 Ti4600 　
※ アナログ接続で1280×1024(75Hz)でご使用の場合は、画面表示にノイズが発生する場合があります。

添付品

添付ケーブル アナログ接続ケーブル(1.5m)／ デジタル接続ケーブル(2m)／ オーディオケーブル(1.8m)
／電源ケーブル(1.8m)
添付品 ACアダプタ（アイボリー/シルバーモデルは白色､ガンメタモデルは黒色）、サポートソフトCD
