低消費電力パネル採用　17型スクエア　文教モデルLCD-AD171E/Sシリーズ　仕様

仕様書印刷
  • LCD-AD171EW/S　斜め
  • LCD-AD171EW/S　正面
  • LCD-AD171EW/S　横
  • LCD-AD171EB/S　背面
  • LCD-AD171EB/S　斜め
  • LCD-AD171EB/S　正面
  • LCD-AD171EB/S　横
  • LCD-AD171EB/S　背面
画像

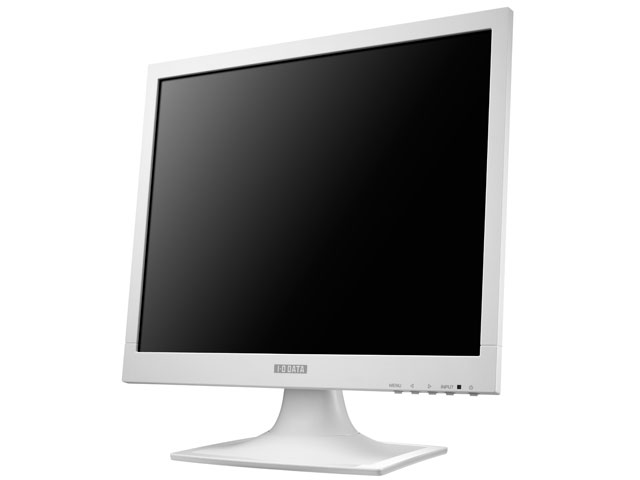

LCD-AD171EW/S　斜め

※商品写真はイメージです。実際の外観とは異なる場合があります。

その他画像ダウンロード

LCD-AD171E/Sシリーズ

LCD-AD171E/Sシリーズは低消費電力パネルを採用した17型の定番スクエアディスプレイです。従来のLEDパネル商品（LCD-AD179GE/Sシリーズ）に比べさらに9%の消費電力を低減。1日中使用するオフィスや学校に最適なモデルです。
複数のディスプレイを一括管理・操作できる、Sky株式会社の「SKYMENU Pro」のディスプレイ制御機能に対応、また、PCグリーンラベルVer.12★★☆や文部科学省の学校環境衛生基準への準拠など、学校への導入に最適な液晶ディスプレイです。

※対応OSや仕様、動作環境等は予告なく変更する場合があります。
※OSメーカーのサポートが終了したOSについては、動作保証やサポートができない場合があります。

対応機種

対応機種 DOS/Vマシン、Apple Macintoshシリーズ
※TFTカラー液晶パネルは特性として表示面上に黒点（点灯しない点）や輝点（点灯したままの点）がある場合があります。これは故障あるいは不良ではありません。予めご了承ください。

対応OS

対応OS
(日本語版のみ)		 OSには依存しない
※ただし、解像度及び周波数が対応表範囲内に適用すること。

仕様

筐体色／型番 ホワイト LCD-AD171EW/S
ブラック LCD-AD171EB/S
液晶パネル パネルタイプ TFT17型スクエア／非光沢パネル
最大表示解像度 1280×1024
画素ピッチ（mm×mm） 0.264（H）×0.264（V）
表示面積（mm×mm） 337.92（H）×270.336（V）
最大表示色 1677万色
視野角度 上下：160°左右：170°
最大輝度 250cd/㎡
コントラスト 1000：1
応答速度 5ms
水平走査周波数（kHz） 24.8～80.0
垂直走査周波数（Hz） 56.3～75.0
映像入力端子 アナログRGB、デジタルHDCP対応DVI-D
音声入出力 音声入力 ステレオミニジャック　φ3.5
スピーカー 1W+1W（ステレオ）
フォン端子 -
調整機能
映像設定 ECO、輝度／ECOステップ、コントラスト、色温度（6500K、7200K、9300K、ユーザー）
メニュー設定 表示時間、透過、画面情報、言語（日本語、English）
その他 スムージング、自動電源オフ（手動復帰、自動復帰）、リセット
手動調整 サイズ、微調整、水平位置、垂直位置
ダイレクト設定 ボリューム、輝度／ECOステップ、OSDロック、入力切替
定格電圧 AC100V　50／60Hz
消費電力 最大時 21W
通常使用時（オンモード） 16.1W
待機時 0.4W
パワーマネージメント VESA DPM互換
プラグ＆プレイ VESA DDC2B
チルト角／スイベル角 上：20°　下：0° ／ -
高さ調整  -
VESAマウントインターフェイス ○（100mmピッチ）
盗難防止用ホール ○
外形寸法
（W×D×H）		 スタンドあり 370×178×380（mm）
スタンドなし 370×52×320（mm）
質量 スタンドあり 3.4kg
スタンドなし 3.1kg
梱包時質量 ／ 寸法（W×D×H） 4.5kg／425×123×440 mm
使用温度条件 0℃～40℃（収納時：-20℃～60℃）
使用湿度条件 20％～80％（結露なきこと）
各種取得規格・法規制 VCCI Class B、UL、J-Mossグリーンマーク、RoHS指令準拠、
文部科学省　学校環境衛生基準、PCグリーンラベル（V12★★☆）、電安法　※電源コード
保証期間 2013年6月以前 ご購入 3年間　※LCDパネルおよびバックライトは1年間保証
2013年7月以降 ご購入 3年間　※LCDパネルおよびバックライト含む

※外観及び仕様は、改善のため予告なく変更することがあります。

解像度および周波数

対応パソコン
表示モード
水平周波数（kHz）
垂直周波数（Hz）
 アナログ デジタル
PC-9800シリーズ 640×400 24.8 56.4 ○ -

Windows
搭載
パソコン
720×400
31.5
70.1
○ ○
Power
Macintosh
シリーズ
640×480
31.5
59.9
○ ○
37.9
72.8
○ ○
37.5
75.0
○ ○
800×600
35.2
56.3
○ ○
37.9
60.3
○ ○
46.9
75.0
○ ○
48.1 72.2 ○ ○
1024×768
48.4
60.0
○ ○
56.5
70.1
○ ○
60.0
75.0
○ ○
1280×1024 64.0 60.0 ○ ○
80.0 75.0 ○ ○
　
640×480
35.0
66.7
○ -
832×624
49.7
74.6
○ -
1024×768
60.2
74.9
○ -

※ 接続されるパソコンが上記解像度に対応していることをご確認ください。
※ 1280×1024未満の解像度の場合は、拡大表示します。

外形寸法図

外形寸法図

機器接続例

機器接続の画像

添付品

主な添付品 アナログRGBケーブル（1.5m）、DVI-Dケーブル（1.8m）、オーディオケーブル（1.5m）、電源ケーブル（1.8m）、取扱説明書（保証書）
