17型 デジタル&アナログ液晶ディスプレイLCD-AD172Cシリーズ

仕様書印刷
LCD-AD172Cシリーズ 好みに合わせて着せ替えできるカラーフレーム。丸みを帯びたオシャレなデザイン。インテリア性をも兼ね備えた液晶ディスプレイです。これまでの高画質を引き継ぎ、使用環境に合わせ画質を自動調整する機能を搭載しています。

※対応OSや仕様、動作環境等は予告なく変更する場合があります。
※OSメーカーのサポートが終了したOSについては、動作保証やサポートができない場合があります。

対応機種

対応機種 DOS/V マシン
NEC PC-9821シリーズ
Apple Macintoshシリーズ
対応製品検索エンジンPIO パソコンの機種名から対応製品を調べることができます。

対応OS

対応OS
(日本語版のみ)
OSには依存しないため全て(本体未対応OSは除く)

仕様

パネルタイプ TFT 17型 日立製
表示面積(mm×mm) 337.9×270.3
最大表示解像度 1280×1024
画素ピッチ(mm×mm) 0.264(H)×0.264(V)
表示色 1677万色
視野角度 上: 85°下: 85°右: 85°左: 85°
最大輝度 230cd/m2
コントラスト 400:1
応答速度 40ms
水平走査周波数(kHz) 31.5~80.0
垂直走査周波数(Hz) 56.3~75.0
入力信号 アナログRGB、デジタルDVI-D
同期信号 セパレート同期信号
音声入出力 音声入力 ステレオミニジャック φ3.5
スピーカー 2.5W+2.5W(ステレオ)
フォン端子 ステレオミニジャック φ3.5
各種調整機能 自動調整、入力切替、スピーカー調整、輝度、コントラスト、水平サイズ、フェーズ調整、水平位置、垂直位置、色温度、ECOモード、OSD言語、スムージング、OSD位置、OSD透過、OSD表示時間、画面表示、リセット
定格電圧 DC 12V
消費電力 最大時 45W
ECOモード時
※弊社実測値
34W
サスペンド時 3W
パワーマネージメント VESA DPMS互換
プラグ&プレイ VESA DDC2B
質量 5.2 kg(4.5 kg 台座取外し時)
チルト角 上: 20° 下:5°
筐体色 ホワイト(パールホワイト、シルバー、ロイヤルブルー)
ブラック(ブラックメタリック、ガンメタ、レッド)
VESAマウントインターフェイス規格(VESA FPMPMI)対応 ○(75mmピッチ)
盗難防止用ホール
梱包状態の質量 / 寸法 8.0 kg / 470(W)×220(H)×530(D)mm
各種規格 VCCI, 国際エネルギースタープログラム、MPR-II、TUV-GS、TUV-ERGO、UL、CSA、CE、FCC
グリーン購入法基準 適合
使用温度範囲(℃) 0~40
使用湿度範囲(%) 20~80(結露なきこと)
保証期間 3年間保証※LCDパネル及びバックライトは「1年間保証」となります。
輸出管理規定 本製品は「外国為替及び外国貿易法」の規定により戦略物資等輸出規制製品に該当する場合があります。
国外に持ち出す際には、日本国政府の輸出許可申請などの手続きが必要になる場合があります。

注)TFTカラー液晶パネルは特性として表示面上に黒点(点灯しない点)や輝点(点灯したままの点)がある場合があります。これは故障あるいは不良ではありません。予めご了承ください。
※ 外観及び仕様は、改善のため予告なく変更することがあります。

解像度および周波数

対応パソコン 表示モード 水平周波数(kHz) 垂直周波数(Hz) アナログ デジタル
  Windows 720×400 31.5 70.1
640×400 31.5 70.0
Power
Macintosh
シリーズ
640×480 31.5 59.9
37.9 72.8
37.5 75.0
800×600 35.2 56.3
37.9 60.3
46.9 75.0
48.1 72.2
1024×768 48.4 60.0
56.5 70.1
58.0 71.9
60.0 75.0
1280×1024 64.0 60.0 ※1
80.0 75.0 ※1
  640×480 35.0 66.7
832×624 49.7 74.5
1024×768 60.2 74.9
※ PCからの信号は全てノンインタレースであること。
※ Power Macintoshシリーズでご使用の場合は、別途市販のMacintosh用接続変換コネクタが必要になる場合があります。
※ 表示解像度、表示色数は接続するグラフィックボードによって異なります。
※ 1280×1024未満の解像度の場合は、拡大表示します。
※ コンポジットシンク及びシンクオングリーンには対応していません。
※1 OS上の制限により、Mac OS 9.0.4及びMac OS 9.2.1搭載のPower MacG4シリーズのDVI搭載モデルではご利用いただけません。

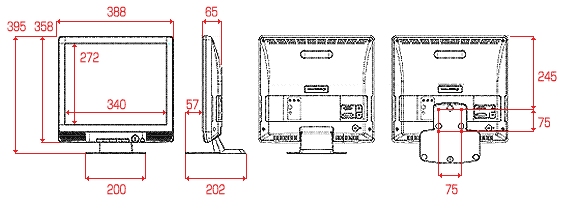

外形寸法図

外形寸法図

添付品

添付ケーブル アナログ接続ケーブル(1.5m)、デジタル接続ケーブル(2m)、オーディオケーブル
主な添付品 ACアダプタ、フロントカラーフレーム(ホワイトモデル/シルバー&ロイヤルブルー、ブラックモデル/ガンメタリック&レッド)、LCD A シリーズサポートソフトCD
