SXGA対応19型スピーカー内蔵デジタル＆アナログ液晶ディスプレイLCD-AD194VH　仕様

ステレオスピーカーを搭載したスリム軽量モデル

明るく色鮮やかな省エネ＆スリム液晶。
「ECOモード」でわずか30Wの低消費電力を実現し、CRT21型相当の広い画面と精細なSXGA表示に対応。
スリムデザインだから、19型の大画面をコンパクトにお使いいただけます。

※対応OSや仕様、動作環境等は予告なく変更する場合があります。
※OSメーカーのサポートが終了したOSについては、動作保証やサポートができない場合があります。

対応機種

対応機種	DOS/Vマシン NEC PC-9800シリーズ Apple Macintoshシリーズ

対応OS

OSには依存しない
※ただし、解像度及び周波数が下記対応表範囲内に適用すること。

仕様

パネルタイプ		19型TFTカラー液晶
表示面積(mm×mm)		376.3×301.1
最大表示解像度		1280×1024
画素ピッチ(mm×mm)		0.294(H)×0.294(V)
表示色		1619万色（疑似フルカラー）
視野角度		上下: 150° 左右: 160°
最大輝度		250cd/m²
コントラスト		550:1
応答速度		8ms
映像入力		デジタルDVI-D 24pin、アナログRGB D-sub15pin(セパレート同期信号)
音声入出力	音声入力	ステレオミニジャック　φ3.5
	スピーカー	1.0W+1.0W(ステレオ)
	ヘッドホン	ステレオミニジャック　φ3.5
各種調整機能		自動調整、スピーカ調整、OSDロック、画面モード、ECOモード、輝度、コントラスト、色温度(SRGB 6500K 7200K 9300K ユーザー)、画面サイズ、画面微調整、水平位置、垂直位置、スムージング、メニュー垂直位置、メニュー水平位置、メニュー表示時間、メニュー透過、画面表示、言語(日本語、英語、中文)、リセット
定格電圧		AC 100V（電源内蔵）
消費電力	最大時	40W
	ECOモード時 ※弊社実測値	30W
	待機時	1W
パワーマネージメント		VESA DPMS互換
プラグ＆プレイ		VESA　DDC2B 対応
外形寸法		423×209×429mm／423×63×375mm (スタンドなし)
質量		5.1 kg／4.6 kg (スタンドなし)
チルト角		上: 20°　下:5°
VESAマウントインターフェイス規格(VESA FPMPMI, FDMI)対応		○(100mmピッチ)
盗難防止用ホール		○
梱包状態の質量 / 寸法 (W×D×H)		6.6kg　/　480×143×494mm
使用温度範囲(℃）		0～40
使用湿度範囲(％)		20～80(結露なきこと)
各種規格		VCCI Class B, 国際エネルギースタープログラム, CE,RoHS指令準拠,J-Mossグリーンマーク
グリーン購入法基準		適合
保証期間（サポートパック未購入時）		3年間保証※LCDパネル及びバックライトは「1年間保証」となります。

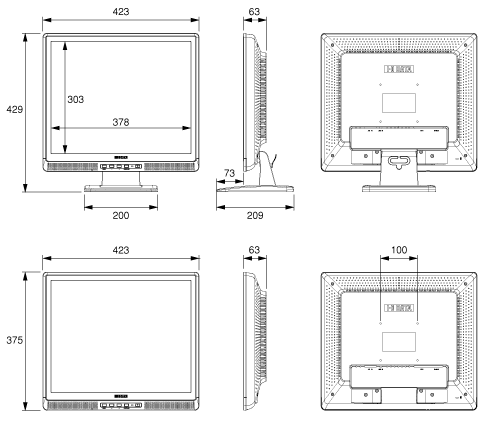

外形寸法図 (単位：mm)

注） TFTカラー液晶パネルは特性として表示面上に黒点(点灯しない点)や輝点(点灯したままの点)がある場合があります。これは故障あるいは不良ではありません。予めご了承ください。
※ 外観及び仕様は、改善のため予告なく変更することがあります。

解像度および周波数

		表示モード	水平周波数 (kHz)	垂直周波数 (kHz)	アナログ	デジタル
PC-9800シリーズ		640×400	24.8	56.4	○	-
	Windows	720×400	31.5	70.1	○	○
Power Macintosh シリーズ		640×480	31.5	59.9	○	○
			37.9	72.8	○	○
			37.5	75.0	○	○
		800×600	35.2	56.3	○	○
			37.9	60.3	○	○
			48.1	72.2	○	○
			46.9	75.0	○	○
		1024×768	48.4	60.0	○	○
			56.5	70.1	○	○
			60.0	75.0	○	○
		1280×1024	64.0	60.0	○	○※1
		1280×1024	80.0	75.0	○	○※1
		640×480	35.0	66.7	○	-
		832×624	49.7	74.5	○	-
		1024×768	60.2	74.9	○	-

※ PCからの信号は全てノンインタレースであること。
※ Power Macintoshシリーズでご使用の場合は、別途市販のMacintosh用接続変換コネクタが必要になる場合があります。
※ コンポジットシンク及びシンクオングリーンには対応していません。
※ 表示解像度、表示色数は接続するグラフィックボードによって異なります。
※ 1280×1024未満の解像度の場合は、拡大表示します。

※1 OSの制限により、Mac OS 9.0.4およびMac OS 9.2.1搭載のPowerMacG4シリーズのDVI搭載モデルではご利用いただけません。

添付品

添付品	アナログ接続ケーブル(1.5m)、デジタル接続ケーブル(2m)、オーディオケーブル(1.8m)、ACケーブル(1.8m)、LCDシリーズサポートソフト(CD-ROM)、取扱説明書
