19インチ SXGA対応 デジタル&アナログ液晶ディスプレイLCD-AD19H

仕様書印刷
LCD-AD19H 500:1のハイコントラスト、最大輝度250cd/m2という、高性能24ビットリアルフルカラー液晶パネルを採用。高精細かつ、鮮やかで見やすい画面表示を実現、DTPやCADユーザーのプロフェッショナルなニーズに的確に対応します。

※対応OSや仕様、動作環境等は予告なく変更する場合があります。
※OSメーカーのサポートが終了したOSについては、動作保証やサポートができない場合があります。

対応機種

対応機種 DOS/V マシン
NEC PC-9821シリーズ
Apple Power Macintoshシリーズ
パソコンの機種名から対応製品を調べることができます。

対応OS

対応OS
(日本語版のみ)
OSには依存しないため全て(本体未対応OSは除く)

仕様

パネルタイプ TFT 19型
表示面積(mm×mm) 376.3×301.1
最大表示解像度 1280×1024
画素ピッチ(mm×mm) 0.294(H)×0.294(V)
表示色 1677万色
視野角度 上: 85°下: 85°右: 85°左: 85°
最大輝度 250cd/m2
コントラスト 500:1
応答速度 25ms
水平走査周波数(kHz) 31.5~80.0
垂直走査周波数(Hz) 56.3~75.0
入力信号 アナログRGB、デジタルDVI-D
同期信号 セパレート同期信号
各種調整機能 自動調整、自動コントラスト、コントラスト、入力切替、輝度、色調整、垂直位置、水平位置、水平サイズ、フェーズ調整、ECOモード、スムージング、OSD言語、OSD位置、OSD表示時間、OSD透過、リセット
定格電圧 DC 12V
消費電力 最大時 50W
ECOモード時
※ 弊社実測値
35W
サスペンド時 3W
パワーマネージメント VESA DPMS互換
プラグ&プレイ VESA DDC1/2B
外形寸法 スタンドあり 450(W)×455(H)×245(D)mm
スタンドなし 450(W)×400(H)×95(D)mm
質量 スタンドあり 9.1kg
スタンドなし 6.3kg
チルト角 上: 20° 下:5°
スイベル角 右: 45° 左: 45°
筐体色 アイボリー
VESAマウントインターフェイス規格(VESA FPMPMI)対応 ○(100mmピッチ)
盗難防止用ホール ○
梱包状態の質量 / 寸法 11.8kg / 530(W)×305(D)×530(H)mm
各種規格 VCCI-B、
国際エネルギースタープログラム
反射低減処理 アンチグレア
入力端子 DVI24pin×1、D-sub15pin×1
インピーダンス 75Ω
電源周波数 50/60Hz
電源 添付ACアダプタより電源供給
グリーン購入法基準 適合
使用温度範囲(℃) 0~40
使用湿度範囲(%) 20~80(結露なきこと)
保証期間 3年間保証※LCDパネル及びバックライトは「1年間保証」となります。
輸出管理規定 本製品は「外国為替及び外国貿易法」の規定により戦略物資等輸出規制製品に該当する場合があります。
国外に持ち出す際には、日本国政府の輸出許可申請などの手続きが必要になる場合があります。

※ TFTカラー液晶パネルは特性として表示面上に黒点(点灯しない点)や輝点(点灯したままの点)がある場合があります。これは故障あるいは不良ではありません。予めご了承ください。
※ 外観及び仕様は、改善のため予告なく変更することがあります。

解像度および周波数

対応パソコン
表示モード
水平周波数(kHz)
垂直周波数(Hz)
アナログ
デジタル

Windows
720×400
31.5
70.1
640×400
31.3
70.0
Power
Macintosh
シリーズ
640×480
31.5
59.9
37.9
72.8
37.5
75.0
800×600
35.2
56.3
37.9
60.3
46.9
75.0
48.1
72.2
1024×768
48.4
60.0
56.5
70.1
58.0
71.9
60.0
75.0
1280×1024
64.0
60.0
○※1
80.0
75.0

640×480
35.0
66.7
832×624
49.7
74.5
1024×768
60.2
74.9
※ PCからの信号は全てノンインタレースであること。
※ Power Macintoshシリーズでご使用の場合は、別途市販のMacintosh用接続変換コネクタが必要になる場合があります。
※ コンポジットシンク及びシンクオングリーンには対応していません。
※ 1280×1024未満の解像度の場合は、拡大表示します。
※1 OS上の制限により、Mac OS 9.0.4及びMac OS 9.2.1搭載のPower MacG4シリーズのDVI搭載モデルではご利用頂けません。

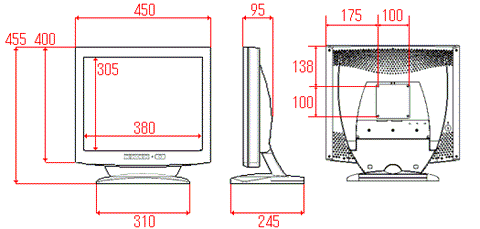

外形寸法図

添付品

添付ケーブル アナログ接続ケーブル(1.5m)、デジタル接続ケーブル(2m)
添付品 ACアダプタ(白色)、LCD-AD19Hシリーズサポートソフト
