20.1インチ UXGA対応デジタル&アナログ液晶ディスプレイLCD-AD201GS

UXGA対応 20.1型デジタル＆アナログ液晶ディスプレイ

「LCD-AD201GS」は最大解像度 UXGA(1600×1200ドット)の20.1型デジタル＆アナログ液晶ディスプレイです。ハイコントラスト500:1の広視野角24ビットパネルを採用した、スピーカー内蔵モデルです。
より正確な色表現を求める方のために、R・G・B調整・色温度調整（規定値）に加えて、中間色を補正できるガンマ補正機能も搭載しました。

※対応OSや仕様、動作環境等は予告なく変更する場合があります。
※OSメーカーのサポートが終了したOSについては、動作保証やサポートができない場合があります。

対応機種

対応機種	DOS/V マシン NEC PC-9821シリーズ Apple Power Macintoshシリーズ
	パソコンの機種名から対応製品を調べることができます。

対応OS

対応OS (日本語版のみ)	OSには依存しないため全て(本体未対応OSは除く)

仕様

パネルタイプ		TFT 20.1型
表示面積(mm×mm)		408.0×306.0
最大表示解像度		1600×1200
画素ピッチ(mm×mm)		0.255(H)×0.255(V)
表示色		1677万色
視野角度		上下: 170°°左右: 170°
最大輝度		250cd/m2
コントラスト		500:1
応答速度		25ms
水平走査周波数(kHz)		31.5～80.0
垂直走査周波数(Hz)		56.3～75.0
入力信号		アナログRGB、デジタルDVI-D
同期信号		セパレート同期信号
音声入出力	音声入力	ステレオミニジャック　φ3.5
	スピーカー	3W+3W(ステレオ)
	フォン端子	ステレオミニジャック　φ3.5
各種調整機能		自動調整、自動コントラスト、コントラスト、入力切替、輝度、色温度、色調整、スケーリング、垂直位置、水平位置、水平サイズ、フェーズ調整、ズーム、スムージング、音量調整、ミュート、OSD言語、OSD位置、OSD表示時間、OSD透過、リセット
定格電圧		AC 100V
消費電力	最大時	70W
	ECOモード時 ※弊社実測値	-
	サスペンド時	3W
パワーマネージメント		VESA DPMS互換
プラグ＆プレイ		VESA DDC1/2B
外形寸法	スタンドあり	482(W)×458(H)×200(D)mm
外形寸法	スタンドなし	482(W)×412(H)×86(D)mm
質量	スタンドあり	10.0 kg
質量	スタンドなし	8.1 kg
チルト角		上: 20°下:5°
スイベル角		右: 45°左: 45°
筐体色		アイボリー
VESAマウントインターフェイス規格(VESA FPMPMI)対応		○(100mmピッチ)
盗難防止用ホール		○
梱包状態の質量 / 寸法		13.0kg　/　575(W)×265(H)×555(D)mm
各種規格		VCCI-B、国際エネルギースタープログラム
反射低減処理		アンチグレア
スピーカーユニット		3W+3W(ステレオ、アンプ内蔵)
入力端子		デジタルDVI-D×1、アナログRGB×1、ステレオミニジャック×1
出力端子		ステレオミニジャック
ケーブル長(長さ)		アナログ接続ケーブル：1.5m、デジタル接続ケーブル：2m、オーディオケーブル 1.8m、電源ケーブル：1.8m
プラグアンドプレイ		VESA DDC1/2B規格対応
インピーダンス		75Ω
電源周波数		50/60Hz
電源		電源内蔵
グリーン購入法基準		適合
使用温度範囲(℃）		0～40
使用湿度範囲(％)		20～80
保証期間		3年間保証※LCDパネル及びバックライトは「1年間保証」となります。
各種取得規格（UL、VCCI、FCCなど）		VCCI、国際エネルギースター
輸出管理規定		本製品は「外国為替及び外国貿易法」の規定により戦略物資等輸出規制製品に該当する場合があります。
輸出管理規定		国外に持ち出す際には、日本国政府の輸出許可申請などの手続きが必要になる場合があります。

※ TFTカラー液晶パネルは特性として表示面上に黒点(点灯しない点)や輝点(点灯したままの点)がある場合があります。これは故障あるいは不良ではありません。予めご了承ください。
※ 外観及び仕様は、改善のため予告なく変更することがあります。

解像度および周波数

対応パソコン		表示モード	水平周波数(kHz)	垂直周波数(Hz)	アナログ	デジタル
	Windows	720×400	31.5	70.1	○	○
Power Macintosh シリーズ		640×480	31.5	59.9	○	○
			37.9	72.8	○	○
			37.5	75.0	○	○
		800×600	35.1	56.3	○	○
			37.9	60.3	○	○
			46.9	75.0	○	○
			48.1	72.2	○	○
		1024×768	48.4	60.0	○	○
			56.5	70.1	○	○
			58.0	71.9	○	○
			60.0	75.0	○	○
		1152×864	67.5	75	○	○
		1280×1024	64.0	60.0	○	○
		1280×1024	80.0	75.0	○	○
		1600×1200	75.0	60.0	○	○
		640×480	35.0	66.7	○	－
		832×624	49.7	74.5	○	－
		1024×768	60.2	74.9	○	－

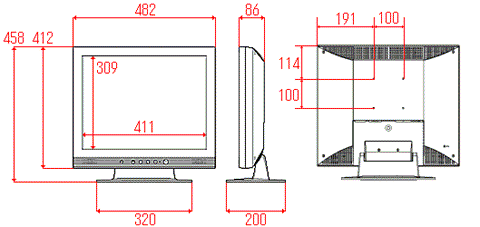

外形寸法図

動作確認済みグラフィックアクセラレータボード

メーカー	型番	グラフィックチップ	備考
I-O DATA	GA-GF4200/AGP8	GeForce4 Ti4200
	GA-GF440TW/PCI	GeForce4 MX440-SE
	GA-GF4200/AGP	GeForce4 Ti4200
	GA-GF420/PCI	GeForce4 MX420
ATI	Radeon9700	Radeon9700
	Radeon9000	Radeon9000	※
	Radeon8500	Radeon 8500
ASUS	V8460/ULTRA/DVI/128/A	GeForce4 Ti4600
ASUS	V8440/TD/NTSC/128M/A	GeForce4 Ti4400
Creative	3D Blaster 4 RX7500	Radeon 7500

※ アナログで接続でご使用の場合は、画面表示にノイズが発生する場合があります。

添付品

添付ケーブル	アナログ接続ケーブル（1.5m）、デジタル接続ケーブル（2.0m）、オーディオケーブル、電源ケーブル
添付品	サポートソフト（CD-ROM）
