UXGA対応 20.1型デジタル&アナログ液晶ディスプレイLCD-AD203Gシリーズ

オーバードライブ搭載(中間色8ms)＆ステレオスピーカー付き
大画面、高精細表示プロユース環境対応のハイエンドモデル

液晶ディスプレイ「LCD-AD203Gシリーズ」は大画面、高品質パネル採用、最大解像度UXGA(1600×1200ドット）対応の20.1型デジタル＆アナログ液晶ディスプレイです。狭額ベゼル採用、高速応答8msに加え、高さ調整機能、アプリケーションごとに最適な画面設定をマウスで操作できるディスプレイマネージャーなどプロユース環境で「使える」機能が充実したハイエンドモデルです。

※対応OSや仕様、動作環境等は予告なく変更する場合があります。
※OSメーカーのサポートが終了したOSについては、動作保証やサポートができない場合があります。

対応機種

対応機種	DOS/Vマシン NEC PC-9800シリーズ Apple Macintoshシリーズ

対応OS

対応OS (日本語版のみ)	OSには依存しない ※ただし、解像度及び周波数が下記対応表範囲内に適用すること。

仕様

パネルタイプ		20.1型TFTカラー液晶
表示面積(mm×mm)		408.0×306.0
最大表示解像度		1600×1200
画素ピッチ(mm×mm)		0.255(H)×0.255(V)
表示色		1677万色
視野角度		上下: 178°左右: 178°
最大輝度		300cd/m²
コントラスト		1000:1
応答速度		中間色 8ms（オーバードライブ）　黒→白+白→黒 16ms
映像入力		デジタルDVI-D 24pin、アナログRGB D-sub15pin(セパレート同期信号)
音声入出力	音声入力	ステレオミニジャック　Φ3.5
	スピーカー	2W+2W(ステレオ)
	ヘッドホン	ステレオミニジャック　Φ3.5
各種調整機能		自動調整、スピーカ調整、OSDロック、画面モード、ECOモード、輝度、コントラスト、色温度(sRGB 6500K 7200K 9300K ユーザー)、画面サイズ、画面微調整、水平位置、垂直位置、スムージング、メニュー垂直位置、メニュー水平位置、メニュー表示時間、メニュー透過、画面表示、言語(日本語、英語)、リセット
定格電圧		AC 100V（電源内蔵）
消費電力	最大時	74W
	ECOモード時 ※弊社実測値	54W
	サスペンド時	1W
パワーマネージメント		VESA DPMS互換
プラグ＆プレイ		VESA　DDC2B
外形寸法 (W×D×H)	スタンドあり	446×227×435～505mm
外形寸法 (W×D×H)	スタンドなし	446×81×367mm
質量	スタンドあり	10.1 kg
質量	スタンドなし	6.8 kg
チルト角		上: 20°下:5°
スイベル角		左右:90° ※台座、ディスプレイ部が同時に回転します
筐体色		ホワイト・ブラック
VESAマウントインターフェイス規格(VESA FPMPMI)対応		○(100mmピッチ)
盗難防止用ホール		○
梱包状態の質量 / 寸法 (W×D×H)		12.4kg　/　530×305×530mm
各種規格		VCCI Class B, 国際エネルギースタープログラム,J-Mossグリーンラベル、RoHS指令準拠
グリーン購入法基準		適合
使用温度範囲(℃)		0～40
使用湿度範囲(％)		20～80(結露なきこと)
保証期間		3年間保証※LCDパネル及びバックライトは「1年間保証」となります。

注）TFTカラー液晶パネルは特性として表示面上に黒点(点灯しない点)や輝点(点灯したままの点)がある場合があります。これは故障あるいは不良ではありません。予めご了承ください。
※ 外観及び仕様は、改善のため予告なく変更することがあります。

解像度および周波数

		表示モード	水平周波数(kHz)	垂直周波数(Hz)	アナログ	デジタル
PC-9800シリーズ		640×400	24.8	56.4	○	-
	Windows 搭載パソコン	720×400	31.5	70.1	○	○
Power Macintosh シリーズ		640×480	31.5	59.9	○	○
			37.9	72.8	○	○
			37.5	75.0	○	○
		800×600	35.2	56.3	○	○
			37.9	60.3	○	○
			46.9	75.0	○	○
			48.1	72.2	○	○
		1024×768	48.4	60.0	○	○
			56.5	70.1	○	○
			60.0	75.0	○	○
		1280×1024	64.0	60.0	○	○^※1
		1280×1024	80.0	75.0	○	○^※1
		1600×1200	75.0	60.0	○	○^※1
		640×480	35.0	66.7	○	-
		832×624	49.7	74.5	○	-
		1024×768	60.2	74.9	○	-

※ PCからの信号は全てノンインタレースであること。
※ Power Macintoshシリーズでご使用の場合は、別途市販のMacintosh用接続変換コネクタが必要になる場合があります。
※ 表示解像度、表示色数は接続するグラフィックボードによって異なります。
※ 1600×1200未満の解像度の場合は、拡大表示します。
※ コンポジットシンク及びシンクオングリーンには対応していません。
※1: OSの制限により、Mac OS 9.0.4およびMac OS 9.2.1搭載のPowerMacG4シリーズのDVI搭載モデルではご利用いただけません。

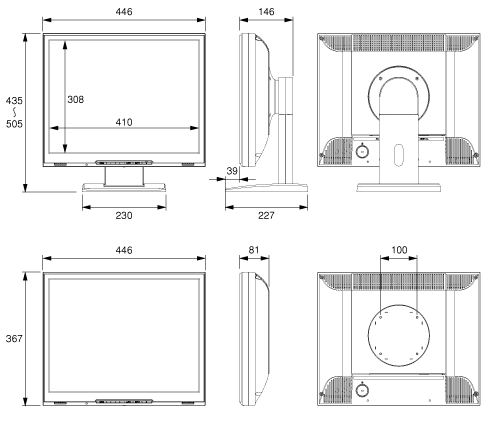

外形寸法図

添付品

主な添付品	アナログ接続ケーブル(1.5m)、デジタル接続ケーブル(2.0m)、オーディオケーブル(1.8m)、ACケーブル(1.8m)、LCDシリーズサポートソフト(CD-ROM)、取扱説明書
