抵抗膜方式タッチパネル付 17型液晶ディスプレイLCD-AD172F2-T 仕様

仕様書印刷
画像

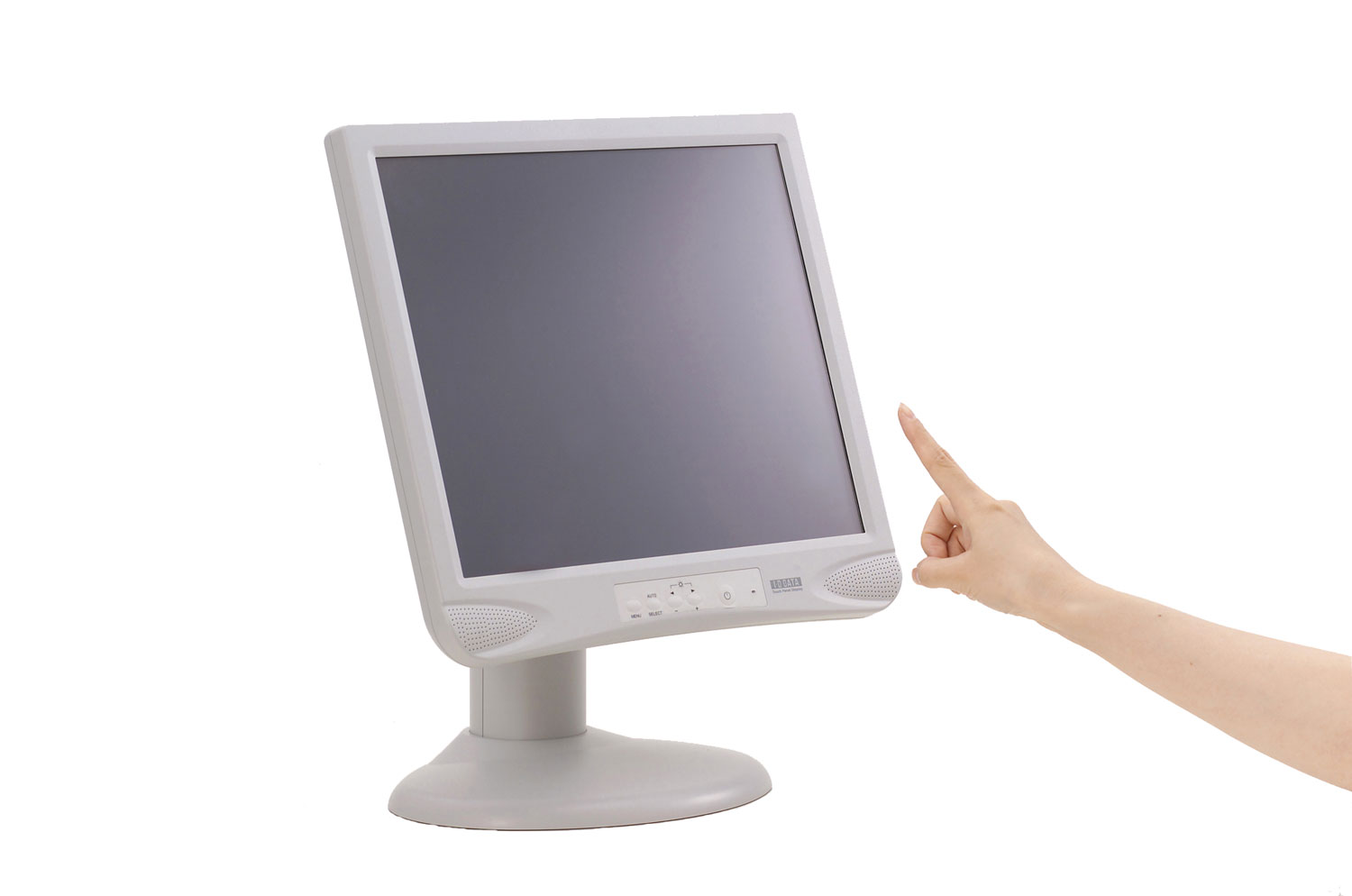

LCD-AD172F2-T 斜め前

※商品写真はイメージです。実際の外観とは異なる場合があります。

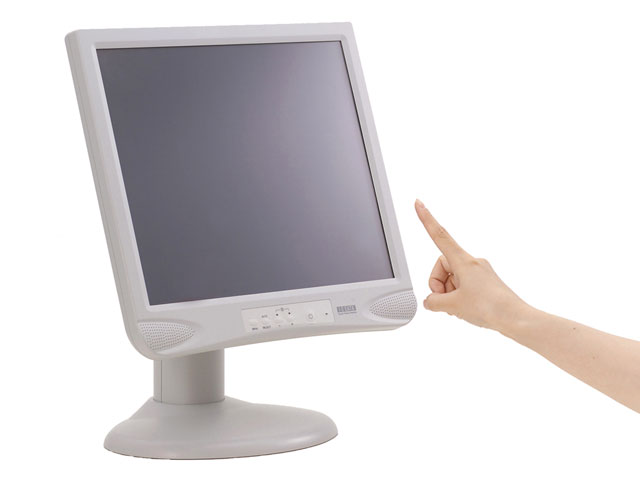

LCD-AD172F2-T 液晶ディスプレイ「LCD-AD172F2-T」はタッチパネル機能に対応。直接指先で画面に触れるだけでパソコンの操作が行えます。接続はUSBに対応。高品質パネル採用により、最大表示色1677万色、コントラスト 800:1を実現。より見やすく表示できるようになりました。

LCD - Analog Digital 17 inch model 2 type F2 - Touch

※対応OSや仕様、動作環境等は予告なく変更する場合があります。
※OSメーカーのサポートが終了したOSについては、動作保証やサポートができない場合があります。

添付品

主な添付品 アナログRGBケーブル(1.8m)、DVI-Dケーブル(1.8m)、オーディオケーブル(1.8m)、USBケーブル(1.8m)、電源コード(1.8m)、ACアダプター(1.5m)、タッチパネルドライバ(CD-ROM)、取扱説明書(保証書含む)

タッチパネルドライバ対応OS(日本語のみ)

表示のみの場合はOSに依存しませんが、解像度及び周波数が仕様欄に記載の対応表範囲内であることが必要です。

Windows 7(32・64ビット)※/Windows Vista(32ビット)※/Windows XP/Windows 2000 Professional

※ 最新のドライバをダウンロードして、ご使用ください。

ドライバーソフトのダウンロード

仕様

※2013年09月19日更新:消費電力 最大時変更

タッチパネル 入力方式 抵抗膜方式
通信方式 USB 1.1
透過率 80%(Typ)
タッチ
耐久性
1000万回
パネルタイプ 17型TFTカラー液晶
表示面積(H)×(V) 337.9×270.3mm
最大表示解像度 1280×1024
画素ピッチ(H)×(V) 0.264×0.264mm
表示色 1677万色
視野角度 上下: 160° 左右: 160°
最大輝度 240cd/m2 ※タッチパネル装着時(取り外し不可)
コントラスト 800:1
応答速度 5ms
入力信号 端子 アナログRGB(ミニD-Sub15pin)、デジタルDVI-D
音声
入力信号
音声入力 ステレオミニジャック Φ3.5
スピーカー 1.5W+1.5W(ステレオ)
ヘッドホン -
各種調整機能 自動調整、コントラスト、輝度、水平位置、垂直位置、周波数、位相、モード表示、オフタイム、言語、シャープ、リセット、音量、ミュート、入力選択、カラー設定、OSDロック
カラー調整 6500K、7200K、9300K、ユーザー
定格電圧 AC 100V(ACアダプタより電源供給)
消費電力 最大時 36W
通常使用時
※当社測定値
-
待機時 2W
パワーマネージメント VESA DPM互換
プラグ&プレイ VESA DDC2B
外形寸法
(W×D×H)
スタンドあり 384×222×421(mm)
スタンドなし 384×51×349(mm)
質量 スタンドあり 7.1kg
スタンドなし 4.7kg
チルト角 上: 20° 下:5°
スイベル角 なし
筐体色 ホワイト
VESAマウントインターフェイス規格(VESA FPMPMI, FDMI)対応 ○(100mmピッチ)
盗難防止ホール ○
梱包状態の質量 / 寸法
(W)×(D)×(H)
10kg / 498×298×522mm
対応OS
(日本語版のみ)
OSには依存しない
※ただし、解像度及び周波数が下記対応表範囲内に適用すること。
各種規格 VCCI Class B、UL、PCグリーンラベル(2010年度版★☆☆)、 J-Mossグリーンマーク、RoHS指令準拠、文部科学省 学校環境衛生基準、電気用品安全法(電源コード)
使用温度範囲(℃) 動作時:5℃~+35℃
収納時:-20℃~+60℃
使用湿度範囲(%) 20~80(結露なきこと)
保証期間 2013年12月以前 ご購入 3年間 ※LCDパネル、バックライトは1年間保証。
2014年1月以降 ご購入 3年間 ※LCDパネル、バックライトを含む。
2015年12月以降 ご購入 5年間 ※LCDパネル、バックライトを含む。ただし、使用時間は30,000時間以内に限る。

※ 本商品のタッチパネル機能は、マルチモニターに対応しておりません。モニタ1台でご使用ください。

解像度および周波数

表示モード 水平周波数(kHz) 垂直周波数(Hz) アナログ デジタル
Windows搭載パソコン 640×350 31.5 70.0
720×400 31.5 70.1
640×480 31.5 70.0
37.9 72.8
37.5 75.0
800×600 35.2 56.3
37.9 60.3
48.1 72.2
46.9 75.0
1024×768 48.4 60.0
56.5 70.1
60.0 75.0
1280×1024 64.0 60.0
80.0 75.0 -

※PCからの信号は全てノンインタレースであること。
※表示解像度、表示色数は接続するグラフィックボードによって異なります。
※コンポジットシンク及びシンクオングリーンには対応していません。
※1280×1024 未満の解像度の場合は、拡大表示します。

外形寸法図

(単位:mm 小数点以下四捨五入)

対応機種

対応機種 DOS/Vマシン

※注)TFTカラー液晶パネルは特性として表示面上に黒点(点灯しない点)や輝点(点灯したままの点)がある場合があります。これは故障あるいは不良ではありません。予めご了承ください。
※ 外観および仕様は、改善のため予告なく変更することがあります。
