LCD-DTV221XBR 側面
※商品写真はイメージです。実際の外観とは異なる場合があります。
その他画像ダウンロード

-
光沢ワイド画面で地デジ視聴!あらゆる映像をこの1台に集約できる!
高画質22型ワイド地デジ液晶ディスプレイ
パソコン用の高解像度16:10パネルを採用したディスプレイに、地上デジタルチューナーを搭載しました。
パソコン用途として快適なディスプレイを実現しながら、ハイビジョン映像も楽しめます。
LCD -
Digital
TVチューナー搭載
22型 モデル
1X Black PC
Recycle
※対応OSや仕様、動作環境等は予告なく変更する場合があります。
※OSメーカーのサポートが終了したOSについては、動作保証やサポートができない場合があります。
添付品
主な添付品
|
取扱説明書、アナログ接続ケーブル(1.5m)、デジタル接続ケーブル(2.0m)、アンテナケーブル(2.5m)、オーディオケーブル(1.8m)、ACケーブル(1.8m)、B-CASカード、リモコン、単4電池(動作確認用)、B-CASカード固定用金具、ネジ
|
仕様
パネルタイプ |
22型ワイドTFTカラー液晶 |
表示面積(H)×(V) |
473.8×296.1mm |
最大表示解像度 |
1680×1050 |
画素ピッチ(H)×(V) |
0.282×0.282mm |
表示色 |
1677万色 |
視野角度 |
上下: 160° 左右: 160° |
最大輝度 |
300cd/m2 |
コントラスト |
1000:1 |
応答速度 |
5ms |
入力信号 |
端子 |
PC |
・アナログRGB ミニD-Sub 15pin(セパレート同期信号)
・HDCP対応DVI-D 24pin
|
AV |
・HDMI(ver.1.2a)
・D5映像
・Sビデオ ※ コンポジット入力と排他利用となり、Sビデオが優先となります。
・コンポジットビデオ(RCAタイプ)
・地上デジタルTVアンテナ ※ 本機では、地上アナログ放送を視聴できません。 |
音声入出力 |
音声入力 |
ステレオミニジャック Φ3.5 |
スピーカー |
2.5W+2.5W(ステレオ) |
フォン端子 |
ステレオミニジャック Φ3.5 |
地上デジタル
チューナー機能 |
放送種類 |
地上デジタルテレビジョン放送 |
受信チャンネル |
UHF 13ch062ch |
CATV 1ch063ch |
HD(ハイビジョン)対応 |
○ |
CATVパススルー対応 |
○ |
字幕放送 |
○ |
EPG(電子番組表) |
○ |
番組視聴予約(オンタイマー) |
○ |
データ放送 |
× |
双方向(データ放送)サービス |
× |
※ |
ケーブルテレビ(CATV)をご利用の場合は、ケーブルテレビ会社からの配信方式がパススルー方式であれば、本機で地上デジタル放送をお楽しみいただけます。配信方式についてはご契約のケーブルテレビ会社にお問い合わせください。 |
※ |
放送波のエリア内であっても、建物や地形により電波がさえぎられる場合や電波の受信状況によっては、視聴いただけない場合もあります。 |
※ |
地上デジタル放送受信に関して
地上デジタル放送を受信するには、地上デジタル放送に対応したUHFアンテナやブースター、混合器などが必要になる場合があります。 |
※ |
本機には録画機能はございません。 |
|
各種調整機能 |
子画面設定(オン・オフ、入力切替、位置、音声入換)、画面モード(標準、映画、CG、ナイト)、バックライト、コントラスト、色温度(6500K、7200K、9300K、ユーザー)、ガンマ、アスペクト比、色相(赤、緑、青、シアン、マゼンタ、イエロー)、自動調整、画面サイズ、画面微調整、水平位置、垂直位置、高音、低音、左右バランス、明るさ、色合い、色の濃さ、シャープネス、ノイズ除去、三次元Y/C、チャンネル設定、節電モード、スムージング、ブロックノイズ除去、ボーダー色、プライオリティー、ブルースクリーン、オールリセット |
定格電圧 |
AC 100V 50/60Hz(電源内蔵) |
消費電力 |
最大時 |
74W |
通常使用時
※弊社実測値 |
48.2W |
待機時 |
6.5W(節電モードオン時) |
外形寸法
(W×D×H) |
スタンドあり |
522×215×411mm |
スタンドなし |
522×85×382mm |
質量 |
スタンドあり |
6.6kg |
スタンドなし |
6.2kg |
チルト角 |
上: 20° 下:5° |
スイベル角 |
なし |
筐体色 |
ブラック |
VESAマウントインターフェイス規格(VESA FPMPMI, FDMI)対応 |
○(100mmピッチ) |
盗難防止用ホール |
○ |
梱包状態の質量 / 寸法
(W×D×H) |
8.6kg / 603×163×500mm(横箱の場合)
9.0kg / 593×170×517mm(縦箱の場合) |

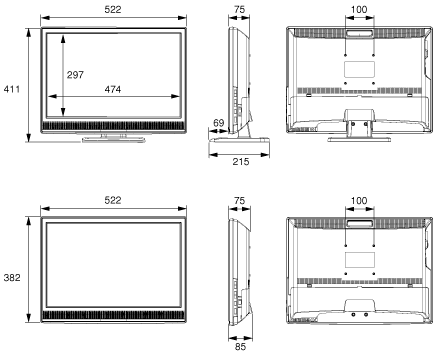

外形寸法図 |

(単位:mm 小数点以下四捨五入) |
対応OS
(日本語版のみ) |
OSには依存しない
※ ただし、解像度及び周波数が下記対応表範囲内に適用すること。 |
解像度および周波数 |
●LCD-DTV221XBRシリーズ対応信号タイミング
|
表示モード |
水平周波数
(kHz) |
垂直周波数
(Hz) |
アナログ |
デジタル |
NEC PC-9800
シリーズ |
640×400 |
24.8 |
56.4
|
○ |
- |
|
Windows
搭載
パソコン |
720×400 |
31.5 |
70.1 |
○ |
○ |
Apple
Macintosh
シリーズ |
640×480 |
31.5 |
59.9 |
○ |
○ |
37.9 |
72.8 |
○ |
○ |
37.5 |
75.0 |
○ |
○ |
800×600 |
35.2 |
56.3 |
○ |
○ |
37.9 |
60.3 |
○ |
○ |
46.9 |
75.0 |
○ |
○ |
48.1 |
72.2 |
○ |
○ |
1024×768 |
48.4 |
60.0 |
○ |
○ |
56.5 |
70.1 |
○ |
○ |
60.0 |
75.0 |
○ |
○ |
1440×900 |
55.5 |
59.9 |
○ |
○ |
55.9 |
59.9 |
○ |
○ |
1280×1024 |
64.0 |
60.0 |
○ |
○ |
80.0 |
75.0 |
○ |
○ |
1680×1050 |
64.7 |
59.9 |
○ |
○ |
|
640×480 |
35.0 |
66.7 |
○ |
- |
832×624 |
49.7 |
74.5 |
○ |
- |
1024×768 |
60.2 |
74.9 |
○ |
- |
●Xbox 360TM 対応信号タイミング※1
対応機種 |
表示モード |
水平周波数
(kHz) |
垂直周波数
(Hz) |
アナログ |
デジタル |
Xbox 360™ |
640×480 |
31.5 |
59.9 |
○ |
- |
848×480 |
31.0 |
60.0 |
○ |
- |
1024×768 |
48.4 |
60.0 |
○ |
- |
1280×720 |
45.0 |
59.9 |
○ |
- |
1280×768 |
47.8 |
59.9 |
○ |
- |
1280×1024 |
64.0 |
60.0 |
○ |
- |
1360×768 |
47.7 |
60.0 |
○ |
- |
※ |
接続されているパソコンが上記解像度に対応していることをご確認ください。 |
※ |
PCからの信号は全てノンインタレースであること。 |
※ |
Apple Macintoshシリーズでご使用の場合は、別途市販のMacintosh用接続変換コネクターが必要になる場合があります。 |
※ |
表示解像度、表示色数は接続するグラフィックボードによって異なります。 |
※ |
コンポジットシンク及びシンクオングリーンには対応していません。 |
※ |
1680×1050未満の解像度の場合は、拡大表示します。 |
※1: |
Xbox 360™ をアナログRGB(ミニD-Sub15ピン)接続にてご使用の場合は別途市販の「Xbox 360™ VGA HD AVケーブル」が必要です。 |
|
映像関連
詳細 |
アスペクト比
(画面サイズ) |
●PC-デジタル、PC-アナログの場合
モード |
解説 |
4:3映像
(例:1024×768)
|
16:10映像
(例:1680×1050) |
リアル |
入力信号の解像度をそのまま画面中央に表示します。
(リアルサイズ表示)
|
 |
※ |
スマート
ズーム |
アスペクト比を維持したまま、入力信号を拡大表示します。
|
 |
 |
ズーム |
入力信号を本製品の画面表示エリア
(1680x1050)に拡大表示します。
|
 |
 |
※ 1440×900解像度の場合、4:3映像のような表示になります。
●HDMI、D映像、ビデオの場合
モード |
解説 |
4:3映像
(例:480i、480p映像など) |
16:9映像
(例:720p、1080i映像など) |
リアル |
入力信号の解像度をそのまま画面中央に表示します。
(リアルサイズ表示)
|
 |
※ |
スマート
ズーム |
アスペクト比を維持したまま、入力信号を拡大表示します。
|
 |
 |
ズーム |
入力信号を本製品の画面表示エリア(1680x1050)に拡大表示します。
|
 |
 |
レター
ボックス
|
レターボックス収録されたDVDの画像部分を1680x1050に拡大表示します。
|
 |
 |
※ |
720P(1280×720)表示の場合、4:3映像のような表示になります。1080I(1920×1080)表示の場合、ドット・バイ・ドット表示にはなりません。 |
|
PinP |
●入力ソース組合わせ
親画面 |
子画面 |
「PC-デジタル」 |
「地上デジタル放送」、「D映像」、「ビデオ」
|
●子画面位置(イメージ)

|
各種規格 |
J-Mossグリーンマーク、RoHS指令準拠、PSE、S-mark |
使用温度範囲(℃) |
5035 |
使用湿度範囲(%) |
20080(結露なきこと) |
保証期間 |
3年間保証 ※ LCDパネルおよびバックライトは「1年間保証」となります。 |
対応機種
対応機種 |
DOS/Vマシン
NEC PC-9800シリーズ
Apple Macintoshシリーズ
|
※注)TFTカラー液晶パネルは特性として表示面上に黒点(点灯しない点)や輝点(点灯したままの点)がある場合があります。これは故障あるいは不良ではありません。予めご了承ください。
※外観および仕様は、改善のため予告なく変更することがあります。
※本機は「DisplayManager 2V」には対応しておりません。
※Xbox 360™、Xbox 360™ロゴは、米国Microsoft Corporationの米国およびその他の国における登録商標または商標です。
※Wiiは任天堂株式会社の登録商標です。
※PlayStationは株式会社ソニー・コンピュータエンタテインメントの登録商標です。
※HDMI、HDMIロゴ及びHigh-Definition Multimedia InterfaceはHDMI Licensing LLCの商標または登録商標です。
