フリースタイルスタンド採用 21.5型ワイド液晶ディスプレイLCD-MF223E/Bシリーズ 仕様

仕様書印刷

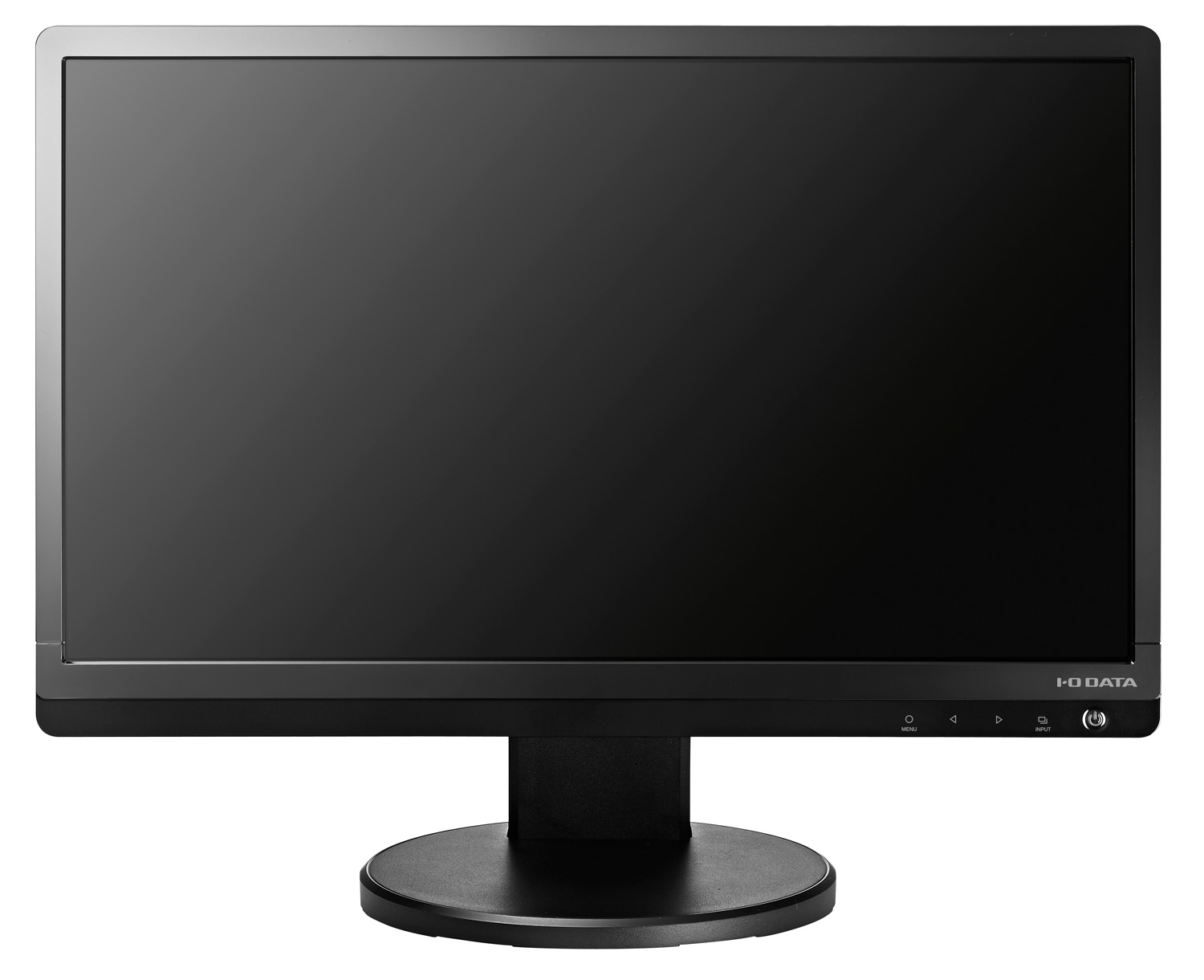

LCD-MF223E/Bシリーズ

「LCD-MF223E/Bシリーズ」は、目に与える影響が懸念されているブルーライトをディスプレイ本体で低減する機能「ブルーリダクション」をはじめ、HDMI端子やスピーカー、大幅な省電力を実現するLEDバックライトなどエコに使える数々の機能を搭載した、21.5型のワイド液晶ディスプレイです。
さらに、使いやすい高さや角度に調整できる「フリースタイルスタンド」を採用!作業に併せて、画面も回転させ縦長のディスプレイとして使用することもできます。

※対応OSや仕様、動作環境等は予告なく変更する場合があります。
※OSメーカーのサポートが終了したOSについては、動作保証やサポートができない場合があります。

対応機種

対応機種 Windowsパソコン、Mac、Chromebook

※TFTカラー液晶パネルは特性として表示面上に黒点(点灯しない点)や輝点(点灯したままの点)がある場合があります。これは故障あるいは不良ではありません。予めご了承ください。

仕様

筐体色/型番 ホワイト/LCD-MF223EW/B
ブラック/LCD-MF223EB/B
液晶パネル パネルタイプ TFT21.5型ワイド LED/非光沢パネル
最大表示解像度 1920×1080
画素ピッチ(mm×mm) 0.24825(H)×0.24825(V)
表示面積(mm×mm) 476.64(H)×268.11(V)
最大表示色 1677万色
視野角度 上下:160° 左右:170°
最大輝度 250cd/㎡
コントラスト 1000:1(DCRオン時 5,000,000:1)
応答速度 5ms
水平走査周波数(kHz) 24.8~82.0
垂直走査周波数(Hz) 56.3~75.0
映像入力端子 アナログRGB、デジタルHDCP対応DVI-D、HDMI
音声入出力 音声入力 ステレオミニジャック φ3.5
スピーカー 1W+1W(ステレオ)
フォン端子 -
調整機能 アスペクト比 固定、フル
映像設定 ECO、輝度/ECOステップ、コントラスト、色温度(6500K、7200K、9300K、sRGB、ユーザー)/色調整(明るさ、色の濃さ、色合い、シャープネス)、アドバンス(DCR、ガンマ)
メニュー設定 表示時間、透過、ボーダー色、画面情報、言語(日本語、English)
その他 スムージング、HDMI優先、自動電源オフ(手動復帰、自動復帰、切)、リセット
手動調整 サイズ、微調整、水平位置、垂直位置
ダイレクト設定 ボリューム、ブルーライト低減、輝度/ECOステップ、OSDロック、入力切替
定格電圧 AC100V 50/60Hz(電源内蔵)
消費電力 最大時 27W
通常使用時(オンモード) 19.8W
待機時 0.5W
パワーマネージメント VESA DPM互換
プラグ&プレイ VESA DDC2B
チルト角/スイベル角/回転 上: 22° 下: 5°/左: 160° 右: 160°/右: 90°
高さ調整 108mm
VESAマウントインターフェイス ○(100mmピッチ)
盗難防止用ホール
(ケンジントンセキュリティスロット)
外形寸法
(W×D×H)
スタンドあり 507×226×404~512(mm)
スタンドなし 507×49×321(mm)
質量 スタンドあり 5.0kg
スタンドなし 3.2kg
梱包時質量(kg) / 寸法(W×D×H) 6.7kg / 576×197×405 mm
使用温度条件 0℃~40℃(収納時:-20℃~60℃)
使用湿度条件 20%~80%(結露なきこと)
各種取得規格・法規制 VCCI Class B、UL、J-Mossグリーンマーク、RoHS指令準拠、文部科学省 学校環境衛生基準、PCグリーンラベル(Ver.13★★☆)、グリーン購入法(※)、電気用品安全法(本体)、PCリサイクルマーク
※2017年4月1日以降のグリーン購入法には適合しておりません。
保証期間 5年間
※パネル、バックライトを含む。ただし、使用時間は30,000時間以内に限る。

※外観及び仕様は、改善のため予告なく変更することがあります。

解像度および周波数

●信号タイミング

表示モード 水平周波数
(kHz)
垂直周波数
(Hz)
アナログ デジタル
640×400 24.8 56.4 -
640×480 31.5 59.9
35.0 66.7 -
37.9 72.8
37.5 75.0
720×400 31.5 70.1
800×600 35.2 56.3
37.9 60.3
46.9 75.0
48.1 72.2
832×624 49.7 74.6 -
1024×768 48.4 60.0
56.5 70.1
60.0 75.0
60.2 74.9 -
1280×1024 64.0 60.0
80.0 75.0
1440×900 55.5 59.9
55.9 59.9
1680×1050 64.7 59.9
65.3 60.0
1920×1080 67.5 60.0

※パソコンからの信号は全てノンインタレースである必要があります。
※Apple Macintoshシリーズでご使用の場合は、別途市販のMacintosh用接続変換コネクターが必要になる場合があります。
※表示解像度、表示色数は接続するグラフィックボードによって異なります。
※コンポジットシンクおよびシンクオングリーンには対応していません。
※1920×1080未満の解像度の場合は、「アスペクト比」が「リアル」に設定されていない場合は拡大表示されます。

外形寸法図

外形寸法図

機器接続例

機器接続の画像

アスペクト比(画像縦横比)

アスペクト比 4:3、5:4映像 16:9映像
信号形式 480i、480p 720p 1080i、1080p
解像度の例 640×480、1280×1024 1280×720 1920×1080
固定 アスペクト比を維持したまま、入力信号を拡大(スマートズーム) 固定※1 1280×720※1 1920×1080
フル アスペクト比を維持せず、入力信号を拡大(ズーム) フル※1

※ メニュー項目「画面モードの調整」で「固定」と「フル」が選択できます。
※1 最適な解像度(最大解像度)以外の場合、映像の拡大処理をするため輪郭ににじみが生じます。

添付品

主な添付品 アナログRGBケーブル(1.5m)、DVI-Dケーブル(1.5m)、オーディオケーブル(1.5m)、電源コード(1.8m、PSE適合品)、取扱説明書
