「ブルーリダクション」搭載 LEDバックライト採用 21.5型ワイド液晶ディスプレイLCD-MF223ESシリーズ　仕様

仕様書印刷
  • 斜め
  • 正面
  • 横
  • 背面
  • 正面2
  • 正面3
  • 斜め
  • 正面
  • 横
  • 背面
  • 正面2
  • 正面3
斜め

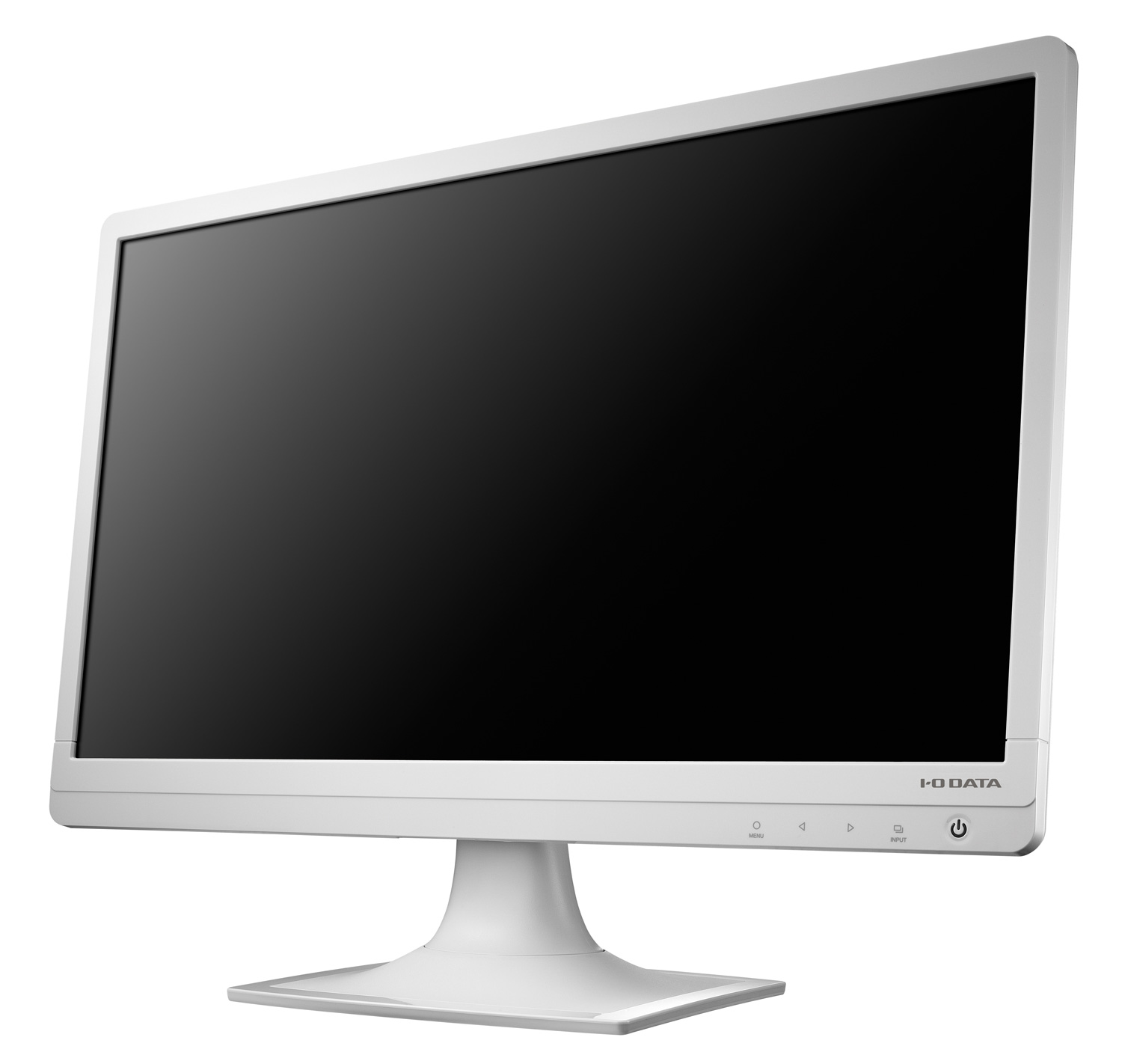

LCD-MF223ESW　斜め

※商品写真はイメージです。実際の外観とは異なる場合があります。

その他画像ダウンロード

斜め
背面
斜め
背面

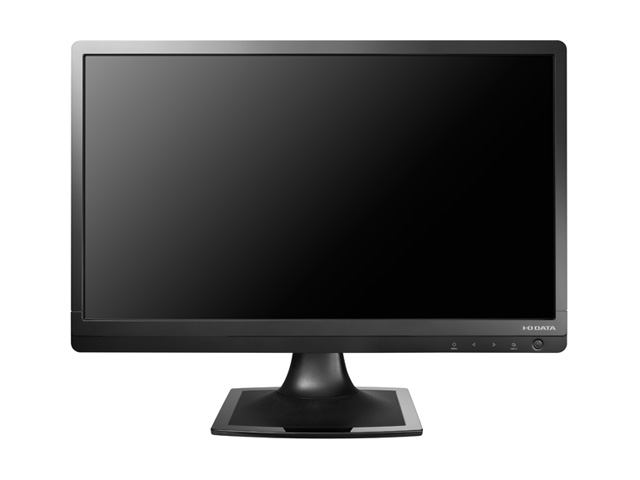

正面
正面2
正面
正面2
LCD-MF223ESシリーズ

「LCD-MF223ESシリーズ」は、目に与える影響が懸念されているブルーライトをディスプレイ本体で低減する機能「ブルーリダクション」をはじめ、HDMI端子やスピーカーを搭載しています。また、大幅な省電力を実現するLEDバックライトなどエコに使える数々の機能を搭載し、国際エネルギースタープログラムにも適合のワイド液晶ディスプレイです。

※対応OSや仕様、動作環境等は予告なく変更する場合があります。
※OSメーカーのサポートが終了したOSについては、動作保証やサポートができない場合があります。

対応機種

対応機種 Windowsパソコン、Mac

※TFTカラー液晶パネルは特性として表示面上に黒点（点灯しない点）や輝点（点灯したままの点）がある場合があります。これは故障あるいは不良ではありません。予めご了承ください。

対応OS

対応OS
（日本語版のみ）		 OSには依存しない
※ただし、解像度及び周波数が対応表範囲内に適用すること。

仕様

筐体色／型番 ホワイト／LCD-MF223ESW
ブラック／LCD-MF223ESB
液晶パネル パネルタイプ TFT21.5型ワイド　LED／非光沢パネル
最大表示解像度 1920×1080
画素ピッチ（mm×mm） 0.24825（H）×0.24825（V）
表示面積（mm×mm） 476.64（H）×268.11（V）
最大表示色 1677万色
視野角度 上下:160°　左右:170°
最大輝度 250cd/㎡
コントラスト 1000:1（DCRオン時 5,000,000:1）
応答速度 5ms
水平走査周波数（kHz） 24.8～82.0
垂直走査周波数（Hz） 56.3～75.0
映像入力端子 HDMI、アナログRGB、 DVI-D（HDCP対応）
音声入出力 音声入力 ステレオミニジャック　φ3.5
スピーカー 1W+1W（ステレオ）
フォン端子 -
調整機能 アスペクト比 固定、フル
映像設定 ECO、輝度／ECOステップ、コントラスト、色温度（6500K、7200K、9300K、sRGB、ユーザー）／色調整（明るさ、色の濃さ、色合い、シャープネス）、アドバンス（DCR、ガンマ）
メニュー設定 表示時間、透過、ボーダー色、画面情報、言語（日本語、English）
その他 スムージング、HDMI優先、自動電源オフ（手動復帰、自動復帰、切）、リセット
手動調整 サイズ、微調整、水平位置、垂直位置
ダイレクト設定

ボリューム、ブルーリダクション、輝度／ECOステップ、OSDロック、入力切替
定格電圧 AC100V　50／60Hz（電源内蔵）
消費電力 最大時 23W
通常使用時（オンモード） 14.4W
年間消費電力量 46.4kWh
待機時 0.4W
パワーマネージメント VESA DPM互換
プラグ＆プレイ VESA DDC2B
チルト角 上: 20°　下: 0°
高さ調整 -
VESAマウントインターフェイス ○（100mmピッチ）
盗難防止用ホール
(ケンジントンセキュリティスロット)		 ○
外形寸法
（W×D×H）		 スタンドあり 507×178×390（mm）
スタンドなし 507×49×321（mm）
質量 スタンドあり 3.4kg
スタンドなし 3.2kg
梱包時質量（kg） ／ 寸法（W×D×H） 4.6kg ／ 562×110×458 mm
使用温度条件 0℃～40℃（収納時：-20℃～60℃）
使用湿度条件 20％～80％（結露なきこと）
各種取得規格・法規制 VCCI Class B、UL、J-Mossグリーンマーク、RoHS指令準拠（10物質）、国際エネルギースタープログラム、文部科学省　学校環境衛生基準、PCグリーンラベル（Ver.13★★☆）、グリーン購入法、電気用品安全法（本体）、PCリサイクルマーク
保証期間 5年間　
※パネル、バックライトを含む。ただし、使用時間は30,000時間以内に限る。

※外観及び仕様は、改善のため予告なく変更することがあります。
※年間消費電力量の算出方法は国際エネルギースタープログラム基準に基づき算出。
年間消費電力量(kWh)=(0.35×PON＋0.65×PSLEEP)×24×365/1000

解像度および周波数

●LCD-MF223ESシリーズ 信号タイミング

表示モード 水平周波数
（kHz）		 垂直周波数
（Hz）		 アナログ デジタル
640×400 24.8 56.4 ○ -
720×400 31.5 70.1 ○ ○
640×480 31.5 59.9 ○ ○
35.0 66.7 ○ -
37.9 72.8 ○ ○
37.5 75.0 ○ ○
800×600 35.2 56.3 ○ ○
37.9 60.3 ○ ○
46.9 75.0 ○ ○
48.1 72.2 ○ ○
832×624 49.7 74.6 ○ -
1024×768 48.4 60.0 ○ ○
56.5 70.1 ○ ○
60.0 75.0 ○ ○
60.2 74.9 ○ -
1280×1024 64.0 60.0 ○ ○
80.0 75.0 ○ ○
1440×900 55.5 59.9 ○ ○
55.9 59.9 ○ ○
1680×1050 64.7 59.9 ○ ○
65.3 60.0 ○ ○
1920×1080 67.5 60.0 ○ ○

※パソコンからの信号は全てノンインタレースである必要があります。
※Macでご使用の場合は、別途市販のMac用接続変換コネクターが必要になる場合があります。
※表示解像度、表示色数は接続するグラフィックボードによって異なります。
※コンポジットシンクおよびシンクオングリーンには対応していません。
※1920×1080未満の解像度の場合は、「アスペクト比」が「リアル」に設定されていない場合は拡大表示されます。

外形寸法図

外形寸法図

機器接続例

機器接続の画像

アスペクト比（画像縦横比）

アスペクト比 4:3、5:4映像 16:9映像
信号形式 480i、480p 720p 1080i、1080p
解像度の例 640×480、1280×1024 1280×720 1920×1080
固定 アスペクト比を維持したまま、入力信号を拡大（スマートズーム） 固定※1 1280×720※1 1920×1080
フル アスペクト比を維持せず、入力信号を拡大（ズーム） フル※1

※ メニュー項目「画面モードの調整」で「固定」と「フル」が選択できます。
※1 最適な解像度（最大解像度）以外の場合、映像の拡大処理をするため輪郭ににじみが生じます。

添付品

主な添付品 アナログRGBケーブル（1.5m）、DVI-Dケーブル（1.5m）、オーディオケーブル（1.5m）、電源コード（1.8m、PSE適合品）、取扱説明書
