23.8型ワイド液晶ディスプレイLCD-MF244EDシリーズ　仕様

仕様書印刷

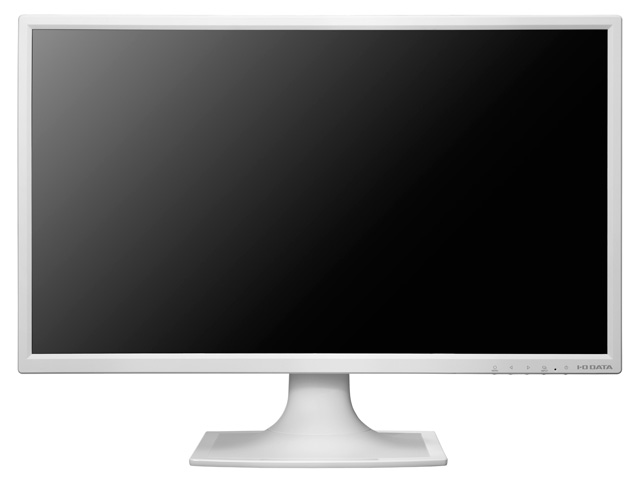

LCD-MF244EDシリーズ

「LCD-MF244EDシリーズ」は、長時間使用するオフィスで快適に使用いただけるように設計された23.8型ワイド液晶ディスプレイです。バックライトのちらつきをなくした「フリッカーレス」設計やディスプレイ本体でブルーライトを低減させる「ブルーリダクション」機能はもちろん、長時間の連続使用を避けるために一定時間でアラートを表示させる「VDTモード」など、目の疲れを感じている方にオススメの機能を搭載した液晶ディスプレイです。

※対応OSや仕様、動作環境等は予告なく変更する場合があります。
※OSメーカーのサポートが終了したOSについては、動作保証やサポートができない場合があります。

対応機種

対応機種 Windowsパソコン、Mac、Chromebook

※TFTカラー液晶パネルは特性として表示面上に黒点（点灯しない点）や輝点（点灯したままの点）がある場合があります。これは故障あるいは不良ではありません。予めご了承ください。

仕様

筐体色／型番 ホワイト／LCD-MF244EDW
ブラック／LCD-MF244EDB
液晶パネル パネルタイプ TFT23.8型ワイド ADSパネル／非光沢パネル
最大表示解像度 1920×1080
画素ピッチ（mm×mm） 0.2745（H）×0.2745（V）
表示面積（mm×mm） 527.04（H）×296.46（V）
最大表示色 1677万色
視野角度 上下：178°　左右：178°
最大輝度 250cd/㎡
コントラスト 1000：1
応答速度 14ms［GTG］（オーバードライブ 最大時6.1ms［GTG］）
水平走査周波数（kHz） 24.8～80.0
垂直走査周波数（Hz） 56.3～75.0
映像入力端子 アナログRGB、DVI-D（HDCP対応）、HDMI
出力端子 -
音声入出力 音声入力 ステレオミニジャック　φ3.5
スピーカー 1W+1W（ステレオ）
フォン端子 ステレオミニジャック　φ3.5
調整機能 表示モード 標準、写真、映画
アスペクト比 固定、フル
映像設定 ECO、輝度／ECOステップ、コントラスト、色温度（6500K、7200K、9300K、sRGB、ユーザー）／色調整（明るさ、色合い、色の濃さ、シャープネス）、アドバンス（ガンマ、オーバードライブ、VDTモード）
メニュー設定 表示時間、透過、ボーダー色、画面情報、言語（日本語、英語）
その他 スムージング、HDMI優先、自動電源オフ（切、自動復帰、手動復帰）、リセット
手動調整 サイズ、微調整、水平位置、垂直位置
ダイレクト設定 ボリューム、ブルーリダクション、輝度／ECOステップ、VDTモード（モード、輝度、ブルーリダクション、ダイアログ位置、表示間隔、起動画面）、OSDロック、入力切替
定格電圧 AC100V　50/60Hz（電源内蔵）
消費電力 最大時 30W
通常使用時（オンモード） 20.8W
待機時 0.3W
パワーマネージメント VESA DPM互換
プラグ＆プレイ VESA DDC2B
チルト角 ／ スイベル角 上：20°　下：5°／－
VESAマウントインターフェイス 100×100mm
盗難防止用ホール
（ケンジントンセキュリティスロット）		 ○
外形寸法
（W×D×H）		 スタンドあり 557×210×409（mm）
スタンドなし 557×47×331（mm）
質量 スタンドあり 4.2kg
スタンドなし 3.8kg
スタンド 取り外し可能
梱包時質量／寸法（W×D×H） 5.6kg
620×130×475（mm）
使用温度条件 0℃～40℃（収納時：-20℃～+60℃）
使用湿度条件 20％～80％（結露なきこと）
各種取得規格・法規制 VCCI Class B、UL、J-Mossグリーンマーク、RoHS指令準拠、国際エネルギースタープログラム（※1）、文部科学省　学校環境衛生基準、PCグリーンラベル（Ver.13★★☆）グリーン購入法（※2）、電気用品安全法（本体）
※1　2016年7月1日以降の国際エネルギースタープログラム適合基準には適合しておりません。
※2　2017年4月1日以降のグリーン購入法には適合しておりません。
保証期間 2015年11月以前 ご購入 3年間　
※パネル、バックライトを含む。
2015年12月以降 ご購入 5年間　
※パネル、バックライトを含む。ただし、使用時間は30,000時間以内に限る。

※外観及び仕様は、改善のため予告なく変更することがあります。

解像度および周波数

●対応信号タイミング

対応パソコン 表示モード 水平周波数
(kHz)		 垂直周波数
(Hz)		 アナログ デジタル
PC-9800シリーズ 640×400 24.8 56.4 ○ -

Windows搭載パソコン 720×400 31.5 70.1 ○ ○
Apple Mac 640×480 31.5 59.9 ○ ○
37.9 72.8 ○ ○
37.5 75.0 ○ ○
800×600 35.2 56.3 ○ ○
37.9 60.3 ○ ○
46.9 75.0 ○ ○
48.1 72.2 ○ ○
1024×768 48.4 60.0 ○ ○
56.5 70.1 ○ ○
60.0 75.0 ○ ○
1280×720 45.0 60.0 ○ ○
1280×1024 64.0 60.0 ○ ○
80.0 75.0 ○ ○
1440×900 55.5 59.9 ○ ○
55.9 59.9 ○ ○
1600×900 60.0 60.0 ○ ○
1920×1080 67.5 60.0 ○ ○

640×480 35.0 66.7 ○ -
832×624 49.7 74.5 ○ -
1024×768 60.2 74.9 ○ -

※PCからの信号は全てノンインタレースである必要があります。
※Apple Macintoshシリーズでご使用の場合は、別途市販のMacintosh用接続変換コネクターが必要になる場合があります。
※表示解像度、表示色数は接続するグラフィックボードによって異なります。
※コンポジットシンクおよびシンクオングリーンには対応していません。
※1920×1080未満の解像度の場合は、拡大表示されます。

外形寸法図

外形寸法図

機器接続例

機器接続例

アスペクト比（画面縦横比）

アスペクト比 4：3、5：4映像 16：9映像
信号形式 480p 720p 1080p
解像度の例 640×480、1280×1024 1280×720 1920×1080
固定 アスペクト比を維持したまま、入力信号を拡大（スマートズーム 4:3、5:4 スマートズーム※ 16：9　スマートズーム※ 16：9　スマートズーム
フル アスペクト比を維持せず、入力信号を拡大（ズーム） 4:3、5:4 ズーム※

※最適な解像度（最大解像度）以外の場合、映像の拡大処理をするため輪郭ににじみが生じます。

添付品

添付品 アナログRGBケーブル（1.5m）、DVI-Dケーブル（1.5m）、オーディオケーブル（1.5m）､電源コード（1.8m、PSE適合品）
