D4入力対応&フルHDパネル搭載 24.1型ワイド液晶ディスプレイLCD-TV241Xシリーズ

仕様書印刷
LCD-TV241Xシリーズ

※対応OSや仕様、動作環境等は予告なく変更する場合があります。
※OSメーカーのサポートが終了したOSについては、動作保証やサポートができない場合があります。

対応機種

対応機種 DOS/Vマシン
NEC PC-9800シリーズ
Apple Macintoshシリーズ

対応OS

対応OS
(日本語版のみ)		 OSには依存しない
※ただし、解像度及び周波数が下記対応表範囲内に適用すること。

仕様

パネルタイプ 24.1型ワイド TFTカラー液晶
表示面積(mm×mm) 518.4×324.0
最大表示解像度 1920×1200
画素ピッチ(mm×mm) 0.270×0.270
表示色 1677万色
視野角度 上下:178°左右:178°
最大輝度 500cd/m2
コントラスト比 1000:1
応答速度 8ms(中間色) 16ms(黒→白＋白→黒)
入力信号 受信
チャンネル		 VHF：1～12ch、UHF：13～62ch、CATV：C13～C63ch
端子 ・アナログRGB
・デジタルHDCP対応DVI-D
・TVアンテナ
・Sビデオ　※ コンポジット入力と排他利用となります。
・コンポジットビデオ(RCAタイプ)
・D4入力系統(D4入力端子+音声ライン入力端子)

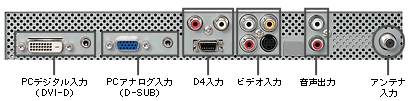

搭載端子
音声入出力 音声入力 ステレオミニジャック　ø3.5
スピーカー 2.5W+2.5W(ステレオ)
フォン端子 ステレオミニジャック　ø3.5
各種調整機能 自動調整、オーディオ調整(スピーカーオン・オフ、音声切換、高音、低音、左右バラン ス、操作音)、OSDロック、画面モード、ECOモード、輝度、コントラスト、色温度(sRGB 6500K 7200K 9300K ユーザー)、明るさ、色合い、色の濃さ、シャープネス、画面サイズ、画面微調整、水平位置、垂直位置、スムージング、メニュー表示位置調整、メニュー表示 時間、メニュー透過、プライオリティ、画面表示、言語(日本語、英語)、リセット、チャンネル設定、ゴーストリデューサー、子画面設定(オン・オフ、入力 切換、音声入換、画面入換、位置、サイズ)、画面静止、アスペクト比(ノーマル、ワイド、ズーム、スマートズーム、パノラマ)、消音、スリープ、ボーダー
定格電圧

AC 100V(電源内蔵)
消費電力 最大時 105W
ECOモード時
※ 弊社実測値		 61W
待機時 2W
パワーマネージメント VESA DPM互換
プラグ＆プレイ VESA DDC2B対応
外形寸法(W×D×H) 566×228×418～488mm/566×91×394mm(スタンドなし)
質量(台座含む) 10.8kg/8.3kg(スタンドなし)
チルト角 上:30°　下:5°
スイベル角 左右：350°
筐体色 ホワイト
ブラック
VESAマウント
インターフェイス
規格(VESA FPMPMI, FDMI)対応		 ○(100mmピッチ)
盗難防止用ホール ○
梱包状態の寸法/質量 630×260×530mm/13.6kg
各種規格 VCCI Class B、国際エネルギースタープログラム、J-Mossグリーンマーク、PSE
高周波電流規格 JIS C 61000-3-2 適合品
グリーン購入法基準 ○
使用温度条件 5℃～35℃
使用湿度条件 20％～80％(結露なきこと)
保証期間 3年間保証　※ LCDパネル及びバックライトは「1年間保証」となります。

※ TFTカラー液晶パネルは特性として表示面上に黒点(点灯しない点)や輝点(点灯したままの点)がある場合があります。これは故障あるいは不良ではありません。予めご了承ください。
※ 外観及び仕様は、改善のため予告なく変更することがあります。

解像度および周波数


表示モード
水平周波数(kHz)
垂直周波数(Hz)
 アナログ デジタル
NEC PC-9800
シリーズ
 640×400 24.8 56.4 ○ -
Windows
搭載
パソコン
720×400
31.5
70.1
○ ○
Power
Macintosh
シリーズ
640×480
31.5
59.9
○ ○
37.9
72.8
○ ○
37.5
75.0
○ ○
800×600
35.2
56.3
○ ○
37.9
60.3
○ ○
46.9
75.0
○ ○
48.1
72.2
○ ○
1024×768
48.4
60.0
○ ○
56.5
70.1
○ ○
60.0
75.0
○ ○
1280×1024 64.0 60.0 ○ ○※1
80.0 75.0 ○ ○※1
1440×900 55.5 59.9 ○ ○※2
55.9 59.9 ○ ○※2
1600×1200 75.0 60.0 ○ ○
1920×1200 74.0 60.0 ○ ○※2
　
640×480
35.0
66.7
○ -
832×624
49.7
74.5
○ -
1024×768
60.2
74.9
○ -

※ PCからの信号は全てノンインタレースであること。
※ Power Macintoshシリーズでご使用の場合は、別途市販のMacintosh用接続変換コネクタが必要になる場合があります。
※ 表示解像度、表示色数は接続するグラフィックボードによって異なります。
※ コンポジットシンク及びシンクオングリーンには対応していません。
※ 1920×1200未満の解像度の場合は、「アスペクト比」が「ノーマル」に設定されていない場合は拡大表示されます。
※1 Mac OS 9.0.4及び9.2.1、DVI端子搭載のPower Mac G4シリーズでは、OSの制限によりご利用いただけません。
※2 Windows Me/98/98SE/95では、OSの制限によりご利用いただけません。
Mac OS 9.0.4及び9.2.1、DVI端子搭載のPower Mac G4シリーズでは、OSの制限によりご利用いただけません。

外形寸法図

画面サイズ

●D3/D4（1080i/720P）16：9映像

モード イメージ
ノーマル
ズーム
パノラマ
ワイド

●D1/D2（480i/480P）、TV映像

モード 解説 イメージ
ノーマル そのままのサイズで表示します。
ズーム 全体を拡大して表示します。
パノラマ 自然に見えるように拡大表示します。
拡大比率は、中央付近は小さく、
左右周辺は大きくなります。
ワイド 左右を拡大して画面全体で表示します。

マルチ画面

添付品

添付品 LCDシリーズサポートソフト(CD-ROM)、取扱説明書、アナログ接続ケーブル(1.5m)、デジタル接続ケーブル(2.0m)、オーディオケーブル(1.8m)､ACケーブル(1.8m)、リモコン、単3形電池(動作確認用)
