液晶ディスプレイの端子やケーブルについて知りたい

液晶ディスプレイの端子や添付ケーブルは、製品ページの「スペック(仕様)」項目に記載されています。

端子  ・・・「映像入力端子」の項目

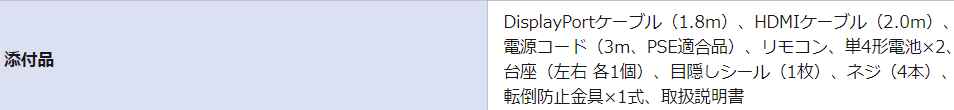

ケーブル・・・「添付品」の項目

※型番「 LCD-AH271XDB」の場合


(表示イメージ)
/support/qanda/images/30547/eizou.png


<参考>
(ディスプレイ端子の詳細について)

■アナログRGB(D-Sub15ピン)
ディスプレイと機器をアナログ接続する一般的な端子です。
映像のみ送るため、音声も送る場合は、別途オーディオケーブルも必要です。
/support/qanda/images/30547/dsub.png


■DVI-D、DVI-I
ディスプレイと機器をデジタル接続する端子です。アナログRGBに比べ、画質が向上した映像表示が可能です。
映像のみ送るため、音声も送る場合はオーディオケーブルも必要です。

(DVI-D)
デジタル信号のみ伝送します。シングルリンク(18ピン)、デュアルリンク(24ピン)の2種類あり、最大表示できる解像度が異なります。弊社液晶ディスプレイの添付品は、主にシングルリンク(18ピン)になります。

(DVI-I)
デジタル/アナログ両方の信号を伝送します。シングルリンク(23ピン)、デュアルリンク(29ピン)の2種類あり、最大表示できる解像度が異なります。
/support/qanda/images/30547/dvi.png


■HDMI
ディスプレイと機器をデジタル接続する端子です。映像と音声を1本のケーブルで送ることができます。
/support/qanda/images/30547/hdmi.png

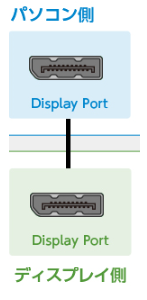

■DisplayPort
ディスプレイと機器をデジタル接続する端子です。映像と音声を1本のケーブルで送ることができます。
パソコンによっては、端子形状がより小さい「MiniDisplayPort」もあります。
/support/qanda/images/30547/dp.png


■USB Type-C
ディスプレイと機器をデジタル接続する端子です。映像と音声を1本のケーブルで送ることができ、また、給電も行うことが出来ます。

(接続イメージ図)
/support/qanda/images/30547/kyuuden.png

上記接続を行うためには、パソコン側のUSB Type-C 端子が「DisplayPort Alt Mode」に対応している必要がありますので、対応のUSB Type-Cポートが必要です。

また、PCに給電できる電力(W数)は、製品によっても異なります。詳細は、各液晶ディスプレイの「スペック/仕様」欄をご確認ください。



(購入をご検討いただいている方へ〉
液晶ディスプレイの紹介ページ」をご活用ください。

1.パソコンに搭載されている映像端子を調べます。

2. 「 液晶ディスプレイの紹介ページ」にアクセスいただき、左側の「入出力端子」項目に接続可能な端子を選択していただく、対応可能な製品を絞り込むことができます。
