ディスプレイの台座やネックの取り外し方法

台座やネックの取り外しは製品によって異なります。


●取り外し方法

例として23.8型モデル(LCD-CF241EDシリーズ)と大型モデル(LCD-M4K493XDB)を記載します。
それ以外の機器で台座とネックの取り外し方法を確認したい場合は、1番下の「●各製品ページから取り外し方法を確認する」をご参照ください。

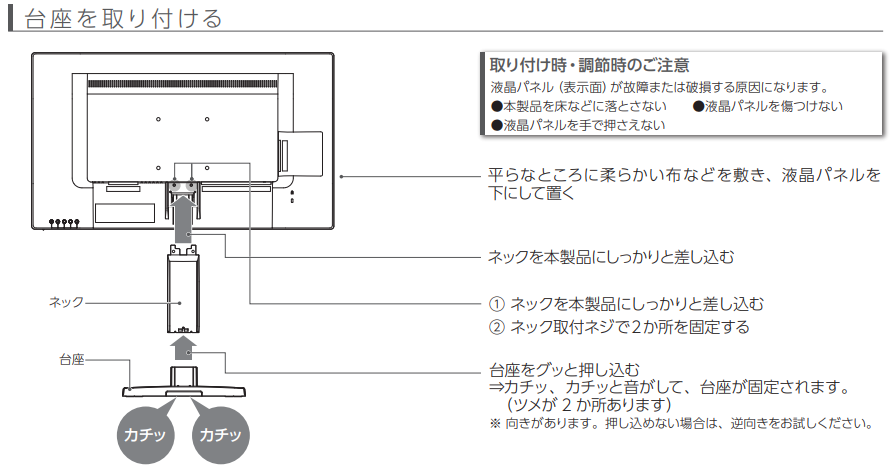

<例1:LCD-CF241EDシリーズの場合>
平らなところに柔らかい布を敷き、液晶パネルを下にして置きます。
台座から外していきます。台座底面のツメ部分を片手でつまみ、もう片方の手で台座側に押すと外すことができます。
ネックはネジ留めされている場合は2カ所外していただき、中央のボタンを押しながら、ネックを軽く持ち上げつつ引き抜くと外れます。
(※台座が固く外れない場合で、ネックが外れる場合はそちらから外していただいても良いです。)

/support/qanda/images/30884/2.png

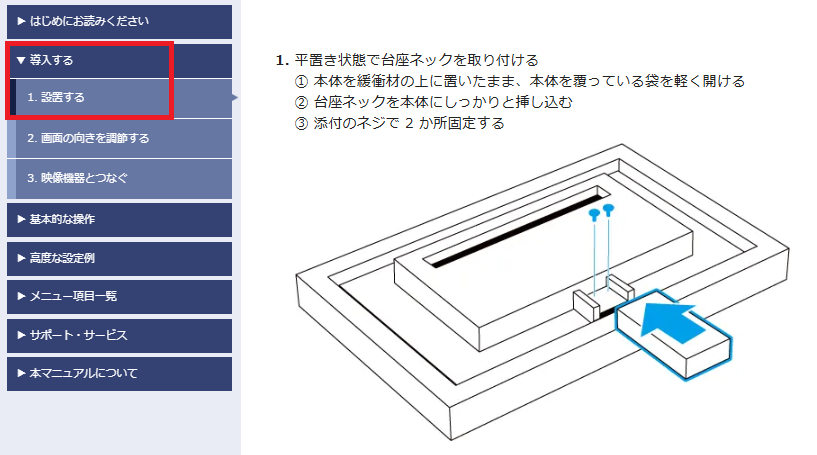

<例2:LCD-M4K493XDBの場合>
ディスプレイの箱をお持ちの場合は、強度を上げるために箱の中に緩衝材を入れてください。
箱の上に液晶パネル面が上に向くように置いてください。
台座ごとに2つ(計4つ)のネジを外していただくと外すことができます。
(※ディスプレイの箱がない場合は、安定した台や机の上に柔らかい布をひいて作業を行ってください)

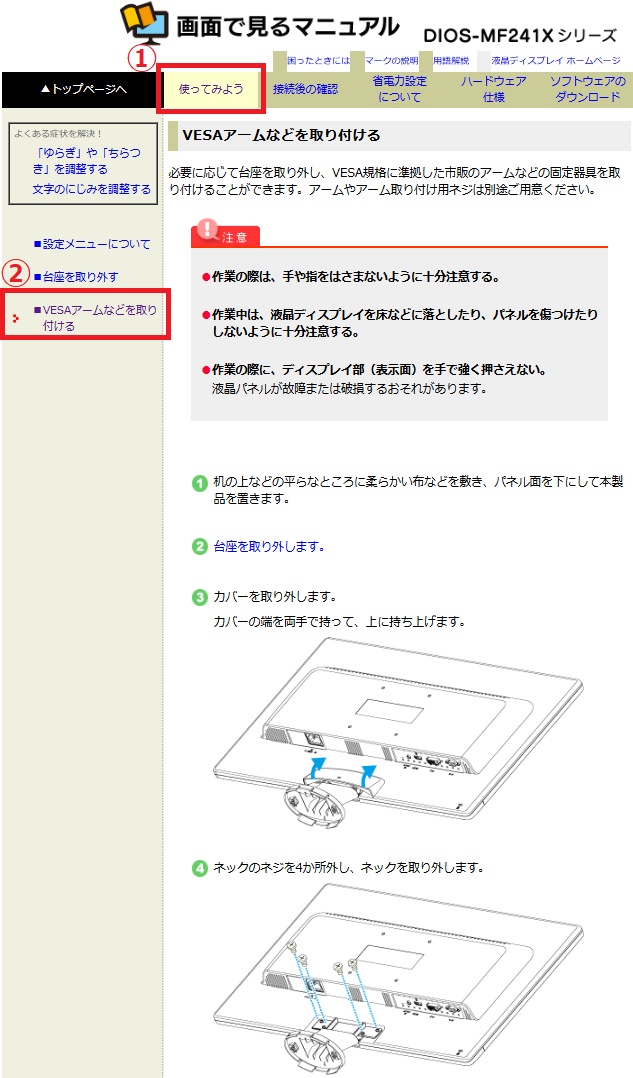

●各製品ページから取り外し方法を確認する
サポートライブラリを開き、商品型番またはキーワードにお使いのディスプレイ型番を入力し、取扱説明書やマニュアル内の「台座やネックの取り外し方法」をご確認ください。

ディスプレイ型番の確認方法:https://www.iodata.jp/support/qanda/answer/s30434.htm
