低消費電力パネル採用　17型スクエア液晶ディスプレイLCD-AD171Eシリーズ　仕様

LCD-AD171EW　斜め

※商品写真はイメージです。実際の外観とは異なる場合があります。

その他画像ダウンロード

低消費電力パネル採用でさらに省電力
オフィスや学校に最適な定番モデル

「LCD-AD171Eシリーズ」は低消費電力パネルを採用した17型の定番スクエアディスプレイです。従来のLEDパネル商品（LCD-AD179GEシリーズ）に比べさらに9%の消費電力を低減。
稼働時間が長いオフィスや学校に最適なモデルです。

※対応OSや仕様、動作環境等は予告なく変更する場合があります。
※OSメーカーのサポートが終了したOSについては、動作保証やサポートができない場合があります。

対応機種

対応機種	DOS/Vマシン、Apple Macintoshシリーズ

※TFTカラー液晶パネルは特性として表示面上に黒点（点灯しない点）や輝点（点灯したままの点）がある場合があります。これは故障あるいは不良ではありません。予めご了承ください。

対応OS

対応OS (日本語版のみ)	OSには依存しない ※ただし、解像度及び周波数が対応表範囲内に適用すること。

仕様

調整機能
筐体色／型番	ホワイト	LCD-AD171EW
筐体色／型番	ブラック	LCD-AD171EB
液晶パネル	パネルタイプ	TFT17型スクエア／非光沢パネル
	最大表示解像度	1280×1024
	画素ピッチ(mm×mm)	0.264（H）×0.264（V）
	表示面積(mm×mm)	337.92（H）×270.336（V）
	最大表示色	1677万色
	視野角度	上下:160°左右:170°
	最大輝度	250cd/㎡
	コントラスト	1000:1
	応答速度	5ms
水平走査周波数(kHz)		24.8～80.0
垂直走査周波数(Hz)		56.3～75.0
映像入力端子		アナログRGB、デジタルHDCP対応DVI-D
音声入出力	音声入力	ステレオミニジャック　φ3.5
	スピーカー	1W+1W（ステレオ）
	フォン端子	-
	映像設定	ECO、輝度／ECOステップ、コントラスト、色温度（6500K、7200K、9300K、ユーザー）
	メニュー設定	表示時間、透過、画面情報、言語（日本語、English）
	その他	スムージング、リセット
	手動調整	サイズ、微調整、水平位置、垂直位置
	ダイレクト設定	ボリューム、輝度／ECOステップ、OSDロック、入力切替
定格電圧		AC100V　50／60Hz
消費電力	最大時	21W
	通常使用時（オンモード）	16.1W
	待機時	0.4W
パワーマネージメント		VESA DPM互換
プラグ＆プレイ		VESA DDC2B
チルト角／スイベル角		上:20°　下:0° ／ -
高さ調整		-
VESAマウントインターフェイス		○（100mmピッチ）
盗難防止用ホール		○

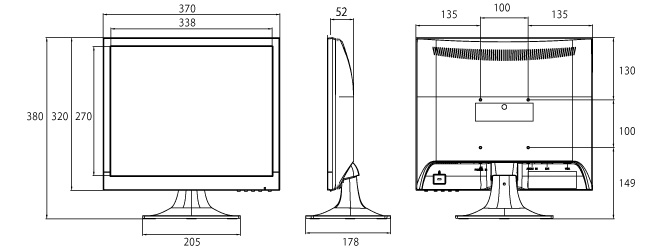

外形寸法 (W×D×H)	スタンドあり	370×178×380（mm）
外形寸法 (W×D×H)	スタンドなし	370×52×320（mm）
質量	スタンドあり	3.4kg
質量	スタンドなし	3.1kg
梱包時質量／寸法(W×D×H)		4.3kg／425×123×440 mm
使用温度条件		0℃～40℃（収納時：-20℃～60℃）
使用湿度条件		20％～80％（結露なきこと）
各種取得規格・法規制		VCCI Class B、UL、J-Mossグリーンマーク、RoHS指令準拠、文部科学省　学校環境衛生基準、PCグリーンラベル（V12★★☆）、電安法　※電源コード
保証期間	2013年6月以前ご購入	3年間　※LCDパネルおよびバックライトは1年間保証
保証期間	2013年7月以降ご購入	3年間　※LCDパネルおよびバックライト含む

※外観及び仕様は、改善のため予告なく変更することがあります。

解像度および周波数

対応パソコン		表示モード	水平周波数(kHz)	垂直周波数(Hz)	アナログ	デジタル
PC-9800シリーズ		640×400	24.8	56.4	○	-
	Windows 搭載パソコン	720×400	31.5	70.1	○	○
Power Macintosh シリーズ		640×480	31.5	59.9	○	○
			37.9	72.8	○	○
			37.5	75.0	○	○
		800×600	35.2	56.3	○	○
			37.9	60.3	○	○
			46.9	75.0	○	○
			48.1	72.2	○	○
		1024×768	48.4	60.0	○	○
			56.5	70.1	○	○
			60.0	75.0	○	○
		1280×1024	64.0	60.0	○	○
		1280×1024	80.0	75.0	○	○
		640×480	35.0	66.7	○	-
		832×624	49.7	74.6	○	-
		1024×768	60.2	74.9	○	-
