【LAN DISK】同梱マウントレールの寸法/対応ラックについて

LAN DISK（ラックマウントモデル）同梱の取り付けレールに関するシリーズ別の情報です。
米国EIA（米国電子工業会）の規格に準拠した19インチ 1Uラックマウント対応モデルの中から、製品ごとの取り付け可能レール長さに適合したラックへ取り付けてください。

レールの取り付け手順動画はこちら

HDL4-Z22SI3BU、HDL4-Z25SI3BU

製品同梱のマウントレールは奥行きが約482-795mmのラックに取り付け可能です。また、レールは前方に約462mmスライドして引き出すことが可能です。

HDL4-Z22SATBU、HDL4-Z22WATABU、HDL4-Z25SATABU、HDL4-Z25WATATBU

製品同梱のマウントレールは奥行きが約585mm-860mmのラックに取り付け可能です。

なお、HDL4-Z22SATBUとHDL4-Z22WATABUシリーズについて初期の同梱レール仕様では565mm-720mmまでに対応しており、2024年9月出荷分より延長金具を追加同梱することで最長770mmまで取り付け可能としておりましたが現在出荷されている製品は約585mm-860mmまで取り付け可能なレールが同梱されています。

HDL4-X-U、HDL4-XAB-U、HDL4-Z19SATA-U(B)、HDL4-Z19WATA-U(B)、HDL4-Z22SATAUB、HDL4-Z22WATAUB、HDL4-Z22SI3B

製品同梱のマウントレールはマウントアングルの奥行きが約482mm-711mm（※）のラックに取り付け可能です。また、レールは前方に約462mmスライドして引き出すことが可能です。

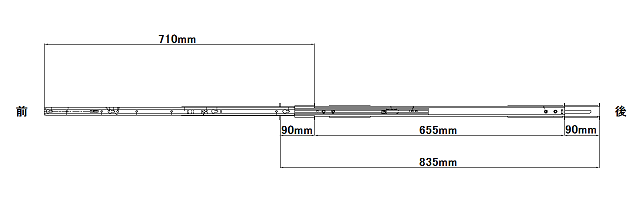

＜レール寸法イメージ＞

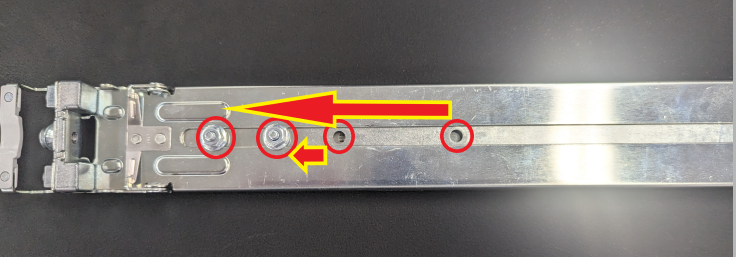

※外側レールのネジ位置をずらすこと最大795mmのラックに取り付け可能となります。

HDL4-HR、HDL4-HA(B)-U、ASR-Z4WS8.0CR、HDL-Z4WL(CR)(2V)(IR2)、 HDL-Z4WP(DR)(IR)、HDL-Z4WQCR、HDL4-ZWSSCR(2V)、HDL-Z4WTCR(2V)、HDL4-Z19S(W)CA-U、HDL4-Z19SI3A-U(B)、ZHD4-UTXR

製品同梱のマウントレールはマウントアングルの奥行きが約655mm-835mmのラックに取り付け可能です。また、レールは前方に約710mmスライドして引き出すことが可能です。


※取りつけに際しては、ご使用のラックに対応したクリップナット(前面6個、背面4個)が別途必要です。(M5×8ネジ対応の物が8個、M5×15ネジ対応の物が2個)
Q&A番号 31051
