IEEE802.3at(Type2)対応8ポートPoEスイッチBSH-GP08MB

仕様書印刷

BSH-GP08MB

「BSH-GP08MB」は、PoEに対応した8ポートのL2インテリジェントスイッチです。PoE受電に対応した無線LANアクセスポイントやネットワークカメラ、IP電話機などにLANケーブル経由で給電することができます。8ポート全て電源供給に対応しており、1ポートあたり最大30Wまで(装置全体で合計90Wまで)の給電が可能です。
強固なセキュリティ環境を構築できるIEEE802.1X認証や、接続機器・クライアントに応じてネットワークを分割できるVLAN機能など、オフィスに導入するにあたり必要な機能も多数搭載しています。
放熱性の高い金属筐体や日本メーカー製コンデンサの採用など、信頼性の高いハードウェア設計により、標準で6年間の長期保証を実現。安心して長期間ご利用いただけます。

ご購入はこちら
型番 JANコード 仕様 価格 保守 サポート/取説 備考
BSH-GP08MB 4957180142098 ¥34,100
(税抜¥31,000)
ISS サポート  2022/10/1価格改定
  • 表示価格と商品全般について ※取扱説明書やQ&A、ソフトウェア等の各種ダウンロードは 取説・Q&A・DLを、保守サービスをご検討の方は 保守をクリックしてご覧ください。
  •
BSH-GP08MB

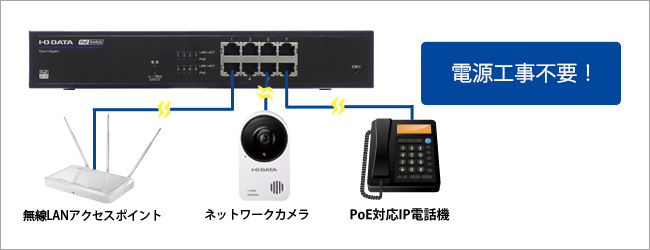

複数台の機器にLANケーブルだけで電源供給

本商品は、LANケーブル経由で給電する「PoE」に対応しています。PoEに対応した無線LANアクセスポイントやネットワークカメラ、IP電話機などを、電源コンセントの場所を気にすることなく天井や壁に設置することができますので、電源工事などのコスト削減にもつながります。

複数台の機器にLANケーブル経由で給電ができる

[PoE対応当社商品]

商品カテゴリー 商品型番 消費電力 最大接続可能台数
無線LANアクセスポイント WHG-DAX1800A 11.2W 6台
WHG-AC1750Aシリーズ 12.5W 6台
WHG-NAPG/A 9.1W 7台
WHG-NAPG/AL 9.1W 7台
ネットワークカメラ TS-NA230WP 5.7W 8台
TS-NA220 4.4W 7台
TS-NS210 4.4W 7台

1ポートあたり最大30Wの給電が可能

全ポートIEEE802.3at(Type2)規格に対応し、1ポートあたり最大30Wの給電が可能です。
(装置全体で最大90Wまで給電可能)

[PoEクラス検出について]

受電機器のPoEクラス BSH-GP08MB 最大供給電力
Class0 15.4W
Class1 4.0W
Class2 7.0W
Class3 15.4W
Class4 30.0W

PoE機器の運用に便利な機能を搭載!

ポートごとにPoE受電機器の電源をOFF/ONできる

ネットワークカメラや無線LANアクセスポイントなど、受電機器側が何らかのトラブルが発生した場合、その機器の電源を入れ直すことで状態復帰させるケースが多くあります。
しかし、ネットワークカメラや無線LANアクセスポイントは高所に設置されることが多く、電源を入れ直すこと自体が容易ではないケースもあります。
本商品なら、WEB設定画面で各ポートごとにPoE給電機能の「有効」「無効」の設定を切り替えることで、PoE受電機器側の電源OFF/ONの操作が可能となります。
PoE受電機器の設置場所に行かなくても、電源OFF/ONができますので、メンテナンスにとても便利です。

PoE給電機器の電源をON/OFF

PoE機器オートリブート機能

接続されている PoEデバイスの死活監視を行い、応答が無いデバイスがあると当該ポートの電力供給を遮断、一定時間後に再投入することでデバイスの復活を試みます。

PoE機器オートリブート機能

何らかの理由で不安定になったデバイスの電源を入れ直すことで安定運用をサポートします。

PoEスケジューリング機能

ポート単位・曜日単位・時間単位で電力供給を制御します。これにより人のいる時間だけ・いない時間だけ稼働させることが可能になります。

PoEスケジューリング機能

週末はアクセスポイントを停止したい、といった設定もポート単位で可能です。

PoE給電状況がひと目で確認できる管理画面を搭載

給電状況の確認・管理が可能

本商品に接続された各PoE受電機器への供給電力量など、装置全体でのPoE給電状況を確認、把握することができます。機器への通電状況がひと目でわかり、さらに電力供給量を正確に把握できるため、設備の増設も容易に検討いただけます。

※本商品のWEB設定画面にて確認できます。

長く安心して使える6年間保証

長く安心して使える6年間保証

本商品は、故障の原因となりやすいファンを排除するなど、標準保証で6年の長期保証を実現しました。長く安心してご利用いただけます。

有償保守ISS「デリバリィ保守サービス」対応

アイオー・セーフティ・サービス

ISS(アイオー・セーフティ・サービス)はお客様の様々なニーズに対応した有償保守サービスです。本商品は、商品に異常があった場合に、フリーコールの専用窓口にご連絡いただくことで、最短で翌営業日に代品をお届けするデリバリィ保守サービスに対応しております。

デリバリィ保守サービス詳細

長期保証を実現する、高信頼・安心のハードウェア設計

動作保証温度50℃対応

動作保証温度50℃対応

放熱性の高い金属筐体や信頼性の高い部品を採用することで、50℃環境下での稼働を実現しました。教室の天井裏など、温度が高い環境に設置も可能です。

日本メーカー製のコンデンサを採用

日本メーカー製のコンデンサを採用

Panasonic社製OS-CONをはじめ、信頼性の高い日本メーカー製電解コンデンサを採用。経年劣化に強く、安定した電圧での動作を実現しています。

電源コード抜け防止クランプ添付

ACケーブル抜け防止クランプ添付

万が一の電源コード抜けを防止する「抜け防止クランプ」を標準添付しています。高所や狭い場所に設置する場合など、抜けた後の対処がしづらい場所にも安心して設置いただけます。

※本商品の抜け防止クランプ装着穴は電源の左下側にあり、写真と異なります。

トラッキング防止プラグを採用

トラッキング防止プラグを採用

電源コードにはトラッキング防止プラグを採用。塵やほこりによる発煙、発火のリスクを最小限に抑えます。

前田家奥方御殿「成巽閣」をモチーフにした色「ミレニアム群青」を採用

前田家奥方御殿「成巽閣」をモチーフにした色「ミレニアム群青」

金沢ゆかりの加賀藩・前田家奥方御殿「成巽閣」の群青(ぐんじょう)をモチーフにした、落ち着きのある「ミレニアム群青」を筐体色に採用。
カラーネームのミレニアム(Millennium)は英語で千年間を意味する言葉です。
私たちアイ・オー・データ機器の商品が、お客様に末永くご愛顧いただけるようにという想いを込めました。

高セキュリティIEEE802.1X認証対応

IEEE802.1X認証に対応しています。RADIUS(認証)サーバーとの組み合わせで、許可されたユーザーのみがアクセスできる強固なセキュリティに対応したネットワーク環境を構築できます。

IEEE802.1X認証対応

様々なVLAN機能に対応

ネットワークを分割できるポートVLAN

ポートごとに所属するグループを識別するポートVLANに対応。異なるグループ間はアクセスできないので、オフィスで部署間のネットワークを分割したり、学校で先生と生徒のネットワークを分割することができます。
※本機能はファームウェア Ver. 2.00 以降で対応

VLANでネットワークを分割できる

データごとに所属を決めるタグVLAN

データ自体に所属グループ情報(タグ)を持たせることで、ネットワークを制御するタグVLANに対応。グループごとにポートを分割する物理的な制限はないので、スイッチ間を1本のLANケーブルで接続するだけで、VLANグループ間の通信が可能です。複数のスイッチにまたがってVLANグループ間での通信を行う場合、効率よくVLANが構築できます。

タグVLAN

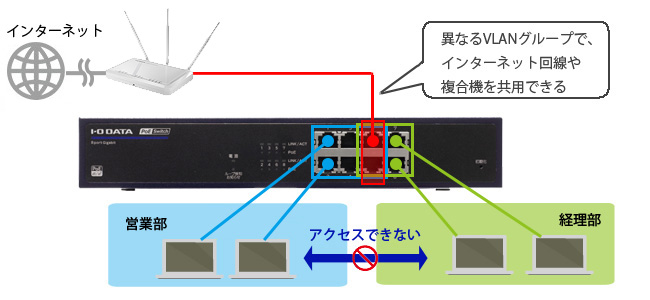

複数グループにアクセスできるマルチプルVLAN

本商品に設定されているすべてのVLANグループと接続可能なポートを設定できるマルチプルVLANに対応。マルチプルVLANのポートは、VLANに対応していない機器を接続することができます。
例えば、インターネット回線に接続されているルーター、または、ネットワーク上の複合機などを複数のグループで共有利用したい場合に必要な機能です。

マルチプルVLAN

SNMPによる管理に対応

SNMPを利用した機器状態の監視通知に対応。SNMPプロトコルに対応したネットワーク監視システムを構築している環境への導入も可能です。

ネットワークループ検知&防止機能搭載

ネットワーク内でループ状態が検知されると、LEDでループ発生をお知らせします。また、ループ状態となっているポートを自動的にシャットダウンすることでループ状態を解除する「ループ防止機能」を搭載していますので、どのポートでループが発生しているのかLEDランプの表示状況ですぐに把握することができます。ネットワークループを素早く見つけ迅速に対処することでネットワーク障害の軽減に貢献します。

ループ検知の画像

ネットワーク管理ソフト「IO Navi」に対応

LAN内のネットワーク機器を統合的に死活監視できるパソコン用ネットワーク管理ソフト「IO Navi」に対応しております。 接続されているネットワーク機器の通信状態や通信速度、機器の異常や警告の有無、適用されているF/Wバージョンが一覧で表示されるため、 機器管理の運用負担を軽減できます。また異常時にはメールで通知しますので、障害が発生しても迅速に対応することができます。

IO Naviに対応

また、同一ネットワーク内に本商品が複数存在しても、フロア毎などの単位でグループ設定することで、一括でファームウェアの更新や再起動が可能です。IO Naviから各機器の設定画面にも入れますので本商品を複数台導入の環境の管理が容易になります。

IO Naviの詳細はこちらでご確認ください。

省エネ・省電力にこだわった「がっちり節電」モデル

本商品は以下の省電力技術を採用した「がっちり節電」モデルです。
常に電源が入っている機器だからこそ、無駄な電力カットがランニングコストを大きく左右します。

充実の省エネ機能搭載。待機時最大約31%カット!

省電力機能を搭載し、待機時最大約31%電力をカットすることができます。
昼夜でパソコンの使用状況が大きく変わるオフィスで、「省エネ」な環境を提供いたします。

消費電力比較グラフ

※LANケーブルで接続された機器同士がIEEE802.3azに対応している必要があります。

【測定環境】

電力計:HIOKI3334
負荷機:Yokogawa AE5511
中継機:D-LINK製 DGS-1100-24
ケーブル長: 2m

【測定方法】

1518bytes、イーサネットフレームのwire rate送受信状態にて測定

アイドル時の消費電力を抑制するEEE技術採用

Energy Efficient Ethernet

イーサネットリンクの大半はデータ伝送を待つアイドル状態にあり、その時間も常に電力を消費しています。
本商品はデータが流れていないアイドル時に消費電力を抑えるEEE(Energy Efficient Ethernet)技術を採用し、リンク中も自動的に消費電力を削減することができます。

※接続先もEEE技術に対応している必要があります。
※出荷時状態は「無効」に設定されています。ご利用時は設定画面より「EEE機能」を有効にする必要があります。

大半を占めるアイドル時に節電!

通信状態を検出して余分な電力をカット!

本商品と接続機器との通信状態を検出し、無駄な電力を抑えることができる様々な機能を搭載しています。

「リンク速度検知」機能 ポートの使用状態を検出し、リンク速度に応じて消費電力を抑えます。
「リンクダウン検知」機能 未使用ポートの余分な電力をカットします。
「ケーブル長感知」機能 LANケーブルの長さを自動判別することで、機器を使用している状態でもケーブルの長さにあわせて供給する電力を調整し消費電力を低減します。

リンク速度検知・リンクダウン検知・ケーブル長感知

省エネ法基準をクリア

省エネ法基準をクリア

エネルギー消費効率は1.3W/Gbps、2011年度の省エネ基準達成率118%を実現しています。

さまざまな設置方法に対応

スチールデスクなどに貼り付けできるマグネットを標準添付

マグネット添付

添付品のマグネットを使用することにより、スチールなどの壁やデスクに貼付けできます。

※マグネットを使用する際には、指などをはさまないようご注意ください。

壁面設置ができる壁掛け用フックホールを装備

壁掛けもOK

壁掛け用フックホールを装備。壁面にネジを取り付けることで、壁面への設置ができます。

※壁面取り付けネジは添付しておりません。右の図を参考に別途ご用意ください。

その他の便利な機能

ファームウェア自動アップデート機能搭載

最新のファームウェアを検知し、自動的にアップデートする機能を搭載しています。利用者の少ない時間帯に自動的にファームウェア更新を行うよう設定するなど、ご利用の環境にあわせた設定ができます

※本商品がインターネット環境に接続されている必要があります。
※出荷時状態は更新を確認するモードに設定されています。あらかじめ設定画面より「自動更新」の設定が必要です。(詳しくは画面で見るマニュアルをご確認ください。)

全ポートGiga対応でギガLAN環境の構築に最適

giga

全ポートGiga(1000BASE-T)に対応していますので、企業内、部署内のギガLAN環境構築に最適です。

Syslogサーバーへのログ送信に対応

Syslogサーバーへのログ送信に対応しています。本商品のシステムログ(Syslog) 当社NAS(HDL-Hシリーズ)のSyslogにも対応しています。
