機能限定版IEEE802.11ac／n／a／g／b対応 SOHO向けWi-FiアクセスポイントWHG-AC1750AL 仕様

仕様書印刷
  • WHG-AC1750AL　斜め
  • パッケージ
画像

WHG-AC1750AL　斜め

※商品写真はイメージです。実際の外観とは異なる場合があります。

その他画像ダウンロード

WHG-AC1750AL

「WHG-AC1750AL」は、Wi-Fi規格IEEE802.11ac／n／a／g／b全てに対応し（※1）、2.4GHzと5GHzの同時使用が可能なSOHOなどでのご利用に最適なWi-Fiアクセスポイントです。圧倒的な高速通信で、大容量データの送受信も快適です。

ハイエンドモデルの「WHG-AC1750A」から、802.1X/EAP認証やSNMPといった小規模オフィスでは利用されない場合が多い管理機能などを省き、お求めやすい価格でご提供いたします。さらに、複数台のアクセスポイントを導入・管理を助ける管理者向け一括設定ツールを無料で提供。ファームウェアの自動定期更新など、複数台管理がより便利になりました。
※1 2014年11月現在

本商品に関するホワイトペーパーをご用意しています。
掲載ページはこちら

※対応OSや仕様、動作環境等は予告なく変更する場合があります。
※OSメーカーのサポートが終了したOSについては、動作保証やサポートができない場合があります。

動作確認済みWi-Fi機器（2014年11月現在）

ゲーム機 ※動作確認済みゲーム機一覧にてご確認ください。

※当社が独自に動作を確認したものであり、各メーカーへのお問い合わせはご遠慮ください。

対応機種

サポート対象機器 Windowsパソコン、Macシリーズ、Chromebook
iPhone 3G、iPhone 4、iPhone 4S、iPhone 5、iPhone 5S、iPhone 6、iPhone 6 Plus、
iPad、iPad 2、iPad 3、iPad 4、iPad mini、iPad mini 2、iPad mini 3、iPad Air、iPad Air 2
iPod touch、Android端末

通信対応無線機器

IEEE802.11ac／n／a／g／b準拠の無線LANアダプター
※J52チャンネルのみ利用可能な無線LAN機器とは通信できません。

対応OS

対応OS
（日本語版のみ）		 Windows 11／Windows 10／Windows 8.1／Windows 8／Windows RT 8.1／Windows RT 8／Windows 7 SP1／Windows Vista SP2（32ビット）
macOS 10.12 ～ 13
OS X 10.5 ～ 10.11

Android 2.3、3.2、4.0 〜 4.4、5.0 〜 13.0
iOS 5～16
iPadOS 13～15
Chrome OS（※1）
  • ※Windowsで設定する場合はInternet Explorer 8～11、Mac OS Xで設定する場合Safari 6～7、iOSで設定する場合Safari 5～7が必要です。
  • ※設定には下記Webブラウザーが必要です。
    Windows：Internet Explorer 8～11、Edge、Chrome
    Mac OS：Safari 6～11、Chrome iOS：Safari、Chrome
    Android：標準ブラウザ、Chrome
  • ※各OSがサポートする最新のものをお使いください。
  • ※アプリ「QRコネクト」はマルチウィンドウモードには対応していません。
  • ※1 Magical Finderは非対応です。他端末にてMagical Finderをご使用ください。Chromebookから設定画面にアクセスする際は、Magical Finderに対応した他の端末でIPアドレスをご確認のうえ、ブラウザに手動入力してアクセスしてください。

仕様

対応規格 有線部 10BASE-T／100BASE-TX／1000BASE-T
無線部 IEEE802.11a、IEEE802.11b、IEEE802.11g、IEEE802.11ac、IEEE802.11n（2.4GHz／5GHz）
無線周波数帯域 IEEE802.11a、n、ac 5.15～5.35GHz（W52、W53）、5.47～5.725GHz（W56）
IEEE802.11b、g、n 2.400～2.484GHz
無線チャンネル IEEE802.11a、n、ac
（5GHz）		 [W52] 36、40、44、48ch
[W53] 52、56、60、64ch
[W56] 100、104、108、112、116、120、124、128、132、136、140ch
IEEE802.11b、g、n
（2.4GHz）		 1～13ch（オートチャンネル動作時は、1～11ch）
無線変調方式 IEEE802.11b DS-SS［DBPSK／DQPSK／CCK］
IEEE802.11a、g、n、ac OFDM［BPSK／QPSK／16QAM／64QAM／256QAM］
データ転送速度（理論値）（※1） 有線部 LAN：1000Mbps（1000BASE-T）、100Mbps（100BASE-TX）、10Mbps（10BASE-T）
無線部 IEEE802.11b 最大11Mbps
IEEE802.11a／g 最大54Mbps
IEEE802.11n 最大450Mbps（40MHz 幅チャネル時）
IEEE802.11ac 最大1300Mbps（80MHz 幅チャネル時）
設定可能無線LANパラメーター マルチSSID（5GHz／2.4GHz） 5GHz帯 2個　（+Copy SSID 1個）
2.4GHz帯 2個　（+Copy SSID 1個）
電波出力制限
管理機能 EasyCopy機能、設定ツール（無線LAN一括設定ツール）対応、ログ管理、スケジュール動作、省電力モード、ポートVLAN、設定ユーティリティ（Magical Finder）対応
無線LANセキュリティ WEP（64／128 bit）、WPA-PSK（TKIP／AES）、WPA2-PSK（TKIP／AES）、MACアドレス接続制限、ポートセパレーター、SSID非通知機能
無線LANに接続できる機器の台数 最大50台（2.4GHz帯 25台／5GHz帯 25台）
※同時に通信する台数が2.4GHz、5GHzの各帯域あわせて25台を越える場合は、負荷を分散するために無線LANアクセスポイントの台数を増やすことをおすすめいたします。
アンテナ 2.4GHz／5GHz 外付けアンテナ×3（RSMA コネクタ×3 搭載）[3×3]
LAN ポート RJ-45×2 ポート（Auto Negotiation、Auto MDI／MDI-X）
有線伝送符号方式 10BASE-T マンチェスタ符号
100BASE-TX 4B／5B＋MLT-3
1000BASE-T 8B1Q4
フローコントロール Back Pressure（Half-duplex時）
IEEE802.3x（Full-duplex時）
MAC アドレステーブル 2K（有線部）
エージングタイム 5分
ジャンボフレーム 対応なし
電源 ACアダプター DC12V／760mA（最大）
動作温度範囲 0～45℃
動作湿度範囲 10～85％（結露しないこと）
保存温度範囲 -5～60℃
保存湿度範囲 5～95％
外形寸法 約220（W）×140（D）×30（H）mm ※突起部含まず
質量（本体のみ） 約380g
質量（梱包時） 約1,010g
保証期間 3年
取得規格 無線LAN：電波法 技術基準適合証明取得、電気通信事業法 設計認証
ACアダプター：電気用品安全法、適合性検査合格証取得
VCCI クラス B
ご注意 ・インターネットをご利用になる場合には、別途インターネットプロバイダーとの契約や、モデム・ルーターなどの機器が必要です。
・無線の電波強度が弱い場合、エラーや画面の乱れなどが発生する場合があります。電波強度が強い場所に本商品を置いてください。
・日本国外では使用できません。
・無線LAN商品ご使用時におけるセキュリティに関するご注意
・電波に関する注意事項

※1 表示の数値は、本商品と同等の構成を持った機器との通信を行ったときの理論上の最大値であり、実際のデータ転送速度を示すものではありません。
※認証サーバーは別途ご用意ください。当社サポート窓口では、RADIUSサーバーの設置やRADIUS認証の利用に関するサポートは行っておりません。あらかじめご了承ください。
※5.2／5.3GHz帯は電波法により屋内使用に限定されます。
※無線LAN の実効速度はお使いの環境により異なります。
※IEEE802.11ac／nでWPA-PSK（TKIP）またはWEPを選択した場合、十分な通信速度が得られません。

外形寸法図

（本体）

WHG-AC1750/AL 外形寸法図

表示LED
①　WPSボタン ⑥　5GHzランプ
②　WPSランプ ⑦　LAN2ランプ
③　UPDATEランプ ⑧　LAN1ランプ
④　STATUSランプ ⑨　POWERランプ
⑤　2.4GHzランプ

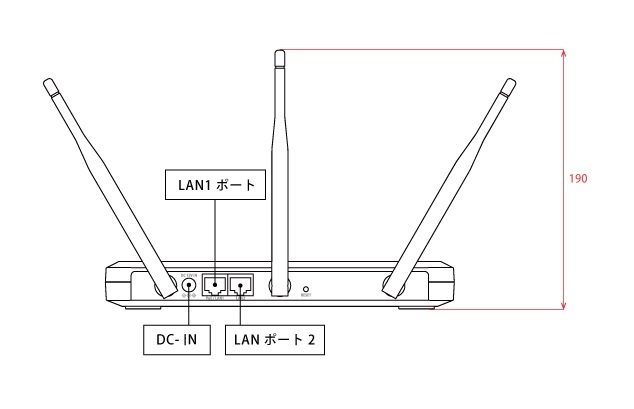

（背面図）

背面図

添付品

主な添付品 アンテナ3本、ACアダプター、天井取り付けキット
