③大型ディスプレイ1台でのサイネージ、でも設置にもこだわりたい （スタンド／壁掛け／天吊り／縦向き設置） USBメモリ保存の映像をループ再生で流したい

ディスプレイの向き・設置方法により、対象の液晶ディスプレイ製品、ご利用上の注意点が異なります。
まずは、液晶の向きをご選択ください。

横向き設置の場合

本サイネージ案内のポイント

液晶ディスプレイは横向きで利用
卓上設置ではなく、設置方法にもこだわったサイネージ
（キャスター付きスタンド／壁掛け／天吊り）
営業時間スケジュール（曜日・時刻）に合わせて自動で電源ON/OFF、ループ再生ができる
（液晶ディスプレイ搭載メディアプレーヤー機能を利用）
対応コンテンツは横向きの動画、または、静止画のいずれか
（USBメモリ内、動画と静止画の混在は不可）
USBメモリは別途用意が必要

※各項目をクリックすると詳細を確認できます

液晶ディスプレイの設置の向きは横向きで利用

本案内ページは横向き設置でのサイネージ紹介となります。

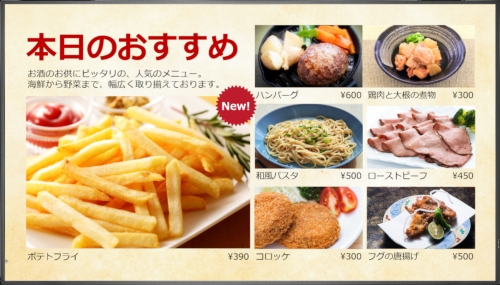

　　　　イメージ図

設置方法について（キャスター付きスタンド／壁掛け／天吊り）

本サイネージは、対象液晶ディスプレイに搭載のメディアプレーヤー機能利用でのご案内です。

設置方法ごとに設置上の注意、対応ディスプレイ製品が異なります。
下記、ご希望の設置方法の項目をご確認ください。

１．キャスター付きスタンドでの設置をご検討の場合

対応ディスプレイ製品について

「LCD-U」から始まる43～75型ディスプレイが対象です。
43型以上の大型ディスプレイページよりご選択ください。

※型番の末尾に「-P」がつくシリーズは24時間稼働対応、「-P」がつかないシリーズは1日18時間以内での稼働が前提となります。

アイオー製キャスター付きスタンドについて

アイオー製キャスター付きスタンドはこちら

各ディスプレイとキャスター付きスタンドの組合せ対応についてはこちらをご確認ください。

※液晶ディスプレイ製品の型番末尾に「X」、または、「-P」がつくシリーズのキャスタースタンドへの設置は垂直設置のみとなります。

※アイオー製スタンドをご利用の場合、有償での設置サービスもご用意しております。
詳しくはこちらをご確認ください。

他社のキャスター付きスタンドを利用する場合

項目、「スタンド・金具選定の仕方（ディスプレイの仕様確認方法）について」をご確認いただき、液晶ディスプレイの仕様に合うものをご準備ください。

２．壁掛けでの設置をご検討の場合

対応ディスプレイ製品について

「LCD-U」から始まる43～75型ディスプレイが対象です。
43型以上の大型ディスプレイページよりご選択ください。

※型番の末尾に「-P」がつくシリーズは24時間稼働対応、「-P」がつかないシリーズは1日18時間以内での稼働が前提となります。

※工事専門業者での設置が必要です。壁面への設置作業は工事専門業者へご依頼ください。

アイオー製壁掛け金具について

アイオー製壁掛け金具はこちら

各ディスプレイ対応の壁掛け金具についてはこちらをご確認ください。

※末尾に「X」、または、「-P」がつくシリーズは垂直設置のみとなります。

他社の壁掛け金具を利用する場合

３．天吊りでの設置をご検討の場合

ディスプレイの設置角度により対象ディスプレイが異なります。下記よりご選択ください。

前傾（かたむけ）設置をご検討の場合の対応ディスプレイ製品について

43型	50型	55型	65型
LCD-U431D	LCD-U501V	LCD-U551D	LCD-U651D
EX-U431D（特定販路専売品）	EX-U501V（特定販路専売品）	EX-U551D（特定販路専売品）	EX-U651D（特定販路専売品）

※営業時間（18時間以内）でのスケジュール再生利用が前提となります。

※角度調節は上下20°までの対応となります。

※工事専門業者での設置が必要です。壁面への設置作業は工事専門業者へご依頼ください。

垂直での設置をご検討の場合の対応ディスプレイ製品について

上記の前傾設置対応ディスプレイに加えて、「-P」がつくシリーズも対応となります。

55型	65型	71型
LCD-U551D-P	LCD-U651D-P	LCD-U751D-P
EX-U551D-P(特定販路専売品)	EX-U651D-P(特定販路専売品)

※末尾に「-P」がつくシリーズは24時間サイネージにも対応しております。

※工事専門業者での設置が必要です。壁面への設置作業は工事専門業者へご依頼ください。

天吊り金具について

天吊り金具について、弊社ではオプション品をご用意しておりません。
お手数ですが、別途ご準備いただく必要がございます。

下記、「スタンド・金具選定の仕方（ディスプレイの仕様確認方法）について」をご確認いただき、液晶ディスプレイの仕様に合うものをご準備ください。

スタンド・金具選定の仕方（ディスプレイの仕様確認方法）について

スタンド・金具を他社製品など別途で用意する場合は液晶ディスプレイの規格に合あわせてご準備いただく必要があります。
スタンド・金具選定上のポイントを参考に、各液晶製品の仕様をご確認ください。

スタンド・金具選定上でのポイント

・取付可能重量（耐荷重）

・対応ディスプレイの大きさ

・対応VESAマウントインターフェイス(400×400mm等)

・ネジサイズ

VESAマウントインターフェイスなど確認の仕方について

営業時間スケジュール（曜日・時刻）に合わせた自動電源ON/OFF、映像のループ再生について

設定については下記をご確認下さい。（●●には液晶ディスプレイのサイズに合わせた型番が入ります。）
メディアプレーヤー機能のスケジュール設定方法については下記をご確認ください。

LCD-U●●D、LCD-U●●D-Pの場合

　スケジュール再生機能の使い方

▼スケジュール設定動画

LCD-U●●DXの場合

　スケジュール再生機能の使い方

▼スケジュール設定動画

対応コンテンツについて

対応コンテンツは動画または静止画のいずれか（動画と静止画ファイル混在不可）となります。
（動画が必須となる場合、静止画は動画ファイルへ変換して保存ください。）

再生するファイルの要件

静止画ファイル

ファイル形式	最大解像度
JPEG（拡張子：.jpg, .jpeg）	最大 15360 x 8640

※プログレッシブ形式の JPEG ファイルは再生できません。
※自動再生およびスケジュール再生の場合、対応する拡張子は .jpg のみです。

動画ファイル

ファイル形式	動画圧縮形式	音声圧縮形式
MP4（拡張子：.mp4）	H.264（最大 3840 x 2160 60Hz）, H.265（最大 3840 x 2160 60Hz）	MPEG-1 Layer 2/3, MPEG-2 Layer 3, LPCM, AAC, HE-AAC
MPEG-2 TS （拡張子：.ts）	MPEG-2（最大 1920 x 1080 30Hz）, H.264（最大 3840 x 2160 60Hz）, H.265（最大 3840 x 2160 60Hz）	MPEG-1 Layer 2/3, MPEG-2 Layer 3, LPCM, AAC, HE-AAC

※自動再生およびスケジュール再生の場合、対応する拡張子は .mp4 のみです。

その他の要件

●ファイル名やフォルダー名は、半角英数字 32 文字以内にしてください。
（記号や全角文字などを使わないでください）

●ファイルの要件を満たしていても、ファイルの作成方法や圧縮設定などにより正しく再生できない場合があります。

●上記以外のファイル形式については、動作保証外 / サポート対象外です。

準備するUSBメモリについて

USBメモリの要件

ファイルシステム	FAT16/32, NTFS
最大容量	FAT: 32 GB NTFS: 2 TB
最大ファイルサイズ	4 GB（FAT のみ）

※ USB メモリーの仕様やフォーマットの状態により使用できない場合があります。

※ セキュリティ USB メモリーなどの、暗号化されていたり、パスワードロックがかかった USB メモリーは使用できません。

※ポータブル HDD には対応していません。
※USB ハブ接続には対応していません。

縦向き設置の場合

本サイネージ案内のポイント

液晶ディスプレイは縦向き設置で利用
対応ディスプレイは横向き利用より限定される
設置方法は、キャスター付きスタンド／壁掛け／天吊りのいずれか
営業時間スケジュール（曜日・時刻）に合わせて自動で電源ON/OFF、ループ再生ができる
　（液晶ディスプレイ搭載メディアプレーヤー機能を利用）
縦表示利用時のコンテンツ作成は工夫が必要
　（対応コンテンツは動画、または、静止画のいずれか）
USBメモリは別途用意が必要

※各項目をクリックすると詳細を確認できます

液晶ディスプレイの設置の向きは縦向きで使用

本案内ページは縦向き設置でのサイネージ紹介となります。

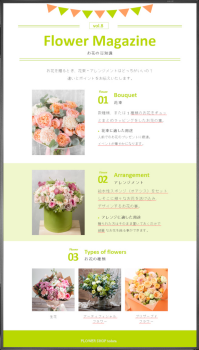

　　　　イメージ図

対応ディスプレイについて

本サイネージは、対象ディスプレイ搭載のメディアプレーヤー機能利用でのご案内となります。

1日の稼働時間により対応ディスプレイ製品が異なります。
下記よりご選択ください。

営業時間（18時間以内）でのスケジュール再生の場合

43型	50型	55型	65型　垂直設置のみ対応
LCD-U431D	LCD-U501V	LCD-U551D	LCD-U651D
EX-U431D（特定販路専売品）	EX-U501V（特定販路専売品）	EX-U551D（特定販路専売品）	EX-U651D（特定販路専売品）

上記43型～55型ディスプレイの傾け設置については、上下20°までの対応となります。

（65型モデルは垂直設置のみとなります。）

24時間サイネージ（強化ガラス＆防塵仕様）の場合

55型　　　垂直設置のみ対応	65型　　　垂直設置のみ対応	75型　垂直設置のみ対応
LCD-U551D-P	LCD-U651D-P	LCD-U751D-P
EX-U551D-P(特定販路専売品)	EX-U651D-P(特定販路専売品)

共通のご案内

※縦設置時、各液晶ごとに設置方向（90度回転時の電源ボタンの位置）の指定があります。
向きについては、こちらの各液晶ごとの「縦方向で取付時の電源ボタンの位置」にてご確認ください。

設置方法について（キャスター付きスタンド／壁掛け／天吊り）

設置方法ごとに設置上の注意点が異なります。
下記、ご希望の設置方法の項目をご確認ください。

１．キャスター付きスタンドでの設置をご検討の場合

アイオー製キャスター付きスタンドについて

アイオー製キャスター付きスタンドはこちら

各ディスプレイとキャスター付きスタンドの組合せ対応についてはこちらをご確認ください。

※対応表内、「〇」表記のスタンドが縦方向も設置可能な組合せとなります。

アイオー製スタンドをご利用の場合、有償での設置サービスも用意しております。
詳しくはこちらをご確認ください。

他社のキャスター付きスタンドを利用する場合

２．壁掛けでの設置をご検討の場合

アイオー製壁掛け金具について

アイオー製壁掛け金具はこちら　　　　

各ディスプレイと壁掛け金具の組合せ対応についてはこちらをご確認ください。

※本サイネージは、対象液晶ディスプレイに搭載のメディアプレーヤー機能利用でのご案内です。

※工事専門業者での設置が必要です。壁面への設置作業は工事専門業者へご依頼ください。

他社の壁掛け金具を利用する場合

３．天吊りでの設置をご検討の場合

天吊り金具について

天吊り金具について、弊社ではオプション品をご用意しておりません。
お手数ですが、別途ご準備いただく必要がございます。

下記項目、「スタンド・金具選定の仕方（ディスプレイの仕様確認方法）について」をご確認いただき、液晶ディスプレイの仕様に合うものをご準備ください。

スタンド・金具選定の仕方（ディスプレイの仕様確認方法）について

スタンド・金具を別途で用意する場合は液晶ディスプレイの規格に合あわせてご準備いただく必要があります。
スタンド・金具選定上のポイントを参考に、各液晶製品の仕様をご確認ください。

スタンド・金具選定上でのポイント

・取付可能重量（耐荷重）

・対応ディスプレイインチ数

・対応VESAマウントインターフェイス(400×400mm等)

・ネジサイズ

VESAマウントインターフェイスなど確認の仕方について

営業スケジュール（曜日・時刻）に合わせた自動電源ON/OFF、映像のループ再生について

設定については下記をご確認下さい。

　スケジュール再生機能の使い方

▼スケジュール設定動画

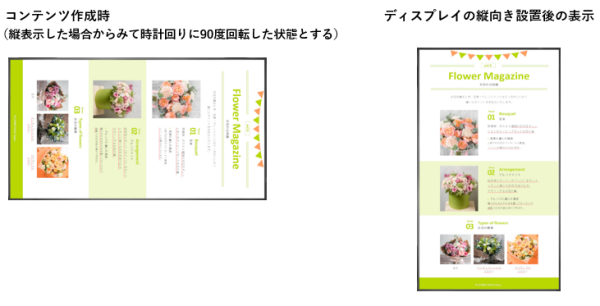

縦表示利用時のコンテンツ作成は工夫が必要

コンテンツ作成は、時計回りに90度回転させた状態で作成下さい。

対応コンテンツファイルは下記の通りとなります。

再生するファイルの要件

静止画ファイル

ファイル形式	最大解像度
JPEG（拡張子：.jpg, .jpeg）	最大 15360 x 8640

※プログレッシブ形式の JPEG ファイルは再生できません。
※自動再生およびスケジュール再生の場合、対応する拡張子は .jpg のみです。

動画ファイル

ファイル形式	動画圧縮形式	音声圧縮形式
MP4（拡張子：.mp4）	H.264（最大 3840 x 2160 60Hz）, H.265（最大 3840 x 2160 60Hz）	MPEG-1 Layer 2/3, MPEG-2 Layer 3, LPCM, AAC, HE-AAC
MPEG-2 TS （拡張子：.ts）	MPEG-2（最大 1920 x 1080 30Hz）, H.264（最大 3840 x 2160 60Hz）, H.265（最大 3840 x 2160 60Hz）	MPEG-1 Layer 2/3, MPEG-2 Layer 3, LPCM, AAC, HE-AAC

※自動再生およびスケジュール再生の場合、対応する拡張子は .mp4 のみです。

その他の要件

●ファイル名やフォルダー名は、半角英数字 32 文字以内にしてください。
（記号や全角文字などを使わないでください）

●ファイルの要件を満たしていても、ファイルの作成方法や圧縮設定などにより正しく再生できない場合があります。

●上記以外のファイル形式については、動作保証外 / サポート対象外です。

準備するUSBメモリについて

USBメモリの要件

ファイルシステム	FAT16/32, NTFS
最大容量	FAT: 32 GB NTFS: 2 TB
最大ファイルサイズ	4 GB（FAT のみ）

※ USB メモリーの仕様やフォーマットの状態により使用できない場合があります。

※ セキュリティ USB メモリーなどの、暗号化されていたり、パスワードロックがかかった USB メモリーは使用できません。

※ポータブル HDD には対応していません。
※USB ハブ接続には対応していません。
