Windows Storage Server 2012 搭載 1UラックマウントNASHDL-Z4WLCRシリーズ

先進機能を多数追加した「Windows Storage Server 2012」を搭載しています。拡張性の高いデータ運用が実現可能です。

「NICチーミング」で高速通信と対障害性の向上を実現

2つのNIC（LANポート）を1つのポートとして認識して利用することができるようになりました。

通常時は2つのポートで通信を分散処理するため、アクセス数が多くても高速通信することができます。
どちらか一方のLANポートに異常が発生した場合は、残ったLANポートで運用を継続。サービスを停止することなくご利用いただけます。

重複データを削除して保存容量をアップ

NASに同じファイルが重複して保存されている場合や、部分的に同じデータ情報を含んだ2つのファイルを発見した場合、重複するデータを排除することにより容量を節約することができます。同じようなテンプレートを含んだ文書や同一のページを含んだ文書が保存されている場合、ディスクを効率的に活用することができます。

Windows Storage Serverが選ばれる3つのポイント

■ポイント1：低コスト
通常のWindows Server OSの場合、アクセスするクライアントの分だけCAL（Client Access License）が必要ですが、Windows Storage Serverの場合はCALが不要なので低コストに導入が可能です。

■ポイント2：Active Directoryを利用可能
Active Directoryドメイン環境の場合、登録されているユーザー情報を利用してファイル・フォルダへのアクセス権限を設定可能。ユーザー情報を新たに設定する必要がなく、更新・管理の工数が少なくできるほか、複数台を導入した際も同じユーザー情報を各々に登録する必要がありません。

■ポイント3：ウイルス対策ソフトがインストール可能
ウイルス対策ソフトをインストールすることによりネットワークを介して感染するウイルスからNASを自身で守ることが可能です。
また、バックアップソフトをインストールしてWindowsサーバーのバックアップ先として利用することも可能です。
※一部ソフトウェアは本体内にインストールすることができません

各種ソフトウェアとの動作確認結果について、詳しくは「ハードディスク対応 各種ソフトウェア一覧」をご確認ください。

CPUにAtomデュアルコアプロセッサー、メモリーを4GB搭載したハイパフォーマンスモデル。複数ユーザーからの同時アクセスにも強いほか、バックアップソフトやウィルス対策ソフトをインストールした際も快適に動作可能です。

米国EIA（米国電子工業会）の規格に準拠した19インチ 1Uラックマウント対応モデルです。ラックで関連機器を集約すれば、ケーブルの接続が良くなり盗難防止も役立ちます。
また、ラックマウントレールを標準添付していますので、ご購入後どなたでも簡単に取り付けが可能です。

取り付け手順

※取りつけに際しては、ご使用のラックに対応したクリップナット（前面６個、背面４個）が別途必要です。（M5x8ネジ対応の物が８個、M5x15ネジ対応の物が２個）

USBハードディスクやNASなど複数のストレージを接続し、1つのドライブとして統合可能なストレージ仮想化ソフト株式会社オレガ「VVAULT® Professional OEM」がインストールされています。VVAULTを使ったストレージの管理で、資産を有効に活用することが可能になります。

ストレージの統合

接続されたUSB HDDやネットワーク上のNASを本製品に搭載されたHDDと統合して1つの仮想記憶領域として利用することが可能です。分散しているUSBハードディスクをNASと統合することができますので、既存のストレージ製品を無駄にすることなく利用できます。搭載されているバージョンである「VVAULT Professional OEM」では無制限にストレージを統合可能です。

バックアップやデータ移行が可能

バックアップなど、ストレージの統合以外にも様々な機能が搭載されています。

（1）障害時でも安心！ライブバックアップ
バックアップドライブを構成すると、保存ファイルは仮想ドライブに書き込まれるのと同時にバックアップドライブにも保存されます。仮想ドライブ障害時にも、ライブリストア機能でバックアップドライブからリアルタイムでリストアします。
また、誤って削除したり、上書きしてしまったファイルを過去に戻って取り戻せる「タイムマシーン機能」も搭載しています。

（2）ライブマイグレーション
古いNASからのデータ移行も、仮想ドライブに既存のNASを組み込むだけ。組み込んだ直後から仮想ドライブ上で既存NASのファイル操作が可能になり、NASのファイルはバックグラウンドで移行処理が行われます。データ移行が終わったNASはバックアップドライブとしても活用できます。

（3）ティアリング
書き込みは「最速」ドライブ、よく使うデータも「最速」ドライブ、あまり使わないデータは「低速」ドライブなど、利用頻度に応じた保存先ストレージをVVALUTが自動的に振り分けます。

更新ライセンス

添付の「VVAULT Professional OEM」のライセンスのご利用可能期間は1年です。1年以降ご利用になる場合の更新ライセンスをご用意しています。

「記憶域プール」との違い

Windows Storage Server 2012に標準搭載されているストレージ仮想化機能「記憶域プール」よりも多くの機能を備え、様々なストレージ運用が可能です。

4台のハードディスクを搭載し、RAID 0（ストライピング）およびRAID 5（出荷時設定）を構成可能です。RAID 5を構成時には、4台のうち1台のハードディスクが故障した場合にも、ハードディスクを交換することでデータを損失することなく復旧が可能です。

※万が一の事態にもシステムの安全な運用が可能なよう、ハードディスクのOS領域とデータ保存領域が別々のパーティションに分かれています。また、OS領域についてはデータ領域のRAID設定にかかわらずRAID 1が設定され、冗長性が確保されています。

※ OS領域は約100GBとなります。

VVAULT利用時に有効なマルチディスクモード

4つのドライブを独立管理し、各ドライブにドライブレターを割り付けするモードです。ドライブ破損時は該当ドライブ内のデータ消失が起こりますが、VVAULTのライブバックアップを組み合わせることで、冗長性を確保可能です。

＜VVAULTのライブバックアップと組み合わせた例＞
マルチディスクモードを使った場合、例えば3本のドライブは仮想ドライブとして、残り1本はバックアップ用のドライブとして統合が可能です。

ホットスワップに対応

RAID5で運用中に故障したハードディスクは、ファイルサーバーの運用を停止することなく通電したままHDD交換が可能。専用のカートリッジ式HDD（HDLZ-OPRシリーズ）を採用し、どなたでも簡単かつ安全にハードディスクの交換が可能です。

（1）2つのLANポートを搭載

2つのLANポートを搭載しているので、セグメントの異なるネットワークの間で共有利用することが可能です。もちろん「NICチーミング」を利用して同一セグメント内で高速通信、冗長構成を設定できます。

（2）eSATA、USBポートに外付HDDを増設可能

eSATA、USBポートに外付ハードディスクを接続することで、保存容量を増設し共有ファイルを保存したり、本体のデータのバックアップ先として利用が可能です。

＜USB 3.0に対応＞
USBポートはUSB 3.0に対応していますので、USB 3.0に対応した増設用HDDを利用することで、より高速にバックアップが可能です。

＜Windows Server Backupが利用可能＞
また、Windows Storage Server 2012の標準機能である“Windows Server Backup”で毎日の本体のバックアップを自動で行うことが可能です。
また、Windows Storage Server 2008 R2までは2TBを超える容量のデータのバックアップはできませんでしたが、本バージョンから可能になりました。

※NASをバックアップ先とする場合、当社WindowsStorageServer搭載NAS、HDL-XR/XVシリーズのみご利用可能です。
※Windows Server OS の仕様により、ネットワーク上の共有フォルダにバックアップを作成する場合は、毎回上書きフルバックアップとなります。

●バックアップデータにもセキュリティ対策を！
LAN DISK Zシリーズに保存した大切なデータ。せっかく外付けハードディスクにバックアップしても、その外付けハードディスクを持ち去られてしまっては、情報漏えいにつながりかねません。
LAN DISK Zシリーズと暗号化機能搭載ハードディスク「HDJ-HSUシリーズ」を組み合わせて使用することで、バックアップデータを暗号化して守ることができるので安心です。

※「SHGate Service」というソフトウェアをLAN DISK Zシリーズにインストールする必要があります。
⇒「SHGate Service」のダウンロード（サポートライブラリ）
⇒ HDJ-HSUシリーズ

（1）クラウド管理機能「NarSuS」搭載

お客様に代わってクラウドサーバーがNASの状態を把握することで、NAS管理者の負担軽減や情報機器の管理が苦手な方でも安心して運用が可能になる機能です。
⇒ NarSuSの説明を動画でチェック！
⇒ NarSuSについて詳しくはこちらをご覧ください

※本機能は専用アプリ（NarSuSアプリ）をインストールすることにより対応いたします。サポートライブラリからダウンロードして適応ください。
※クラウドサーバーの利用料は無料です。

（2）リモートデスクトップ接続または本体にディスプレイを接続して管理可能

HDL-Z4WLCRシリーズに対する設定は2つの方法で行えます。

＜リモートデスクトップ接続＞
本体を直接操作することなく、ネットワークを経由して遠隔操作を行うことが可能です（リモートデスクトップ接続）。設置場所に液晶ディスプレイやキーボードなどの入力機器を設置する必要がなく、管理者にとって便利な機能です。

＜本体にディスプレイと入力機器を接続して設定する＞
本体背面のVGAコネクターおよび、USBポートにそれぞれディスプレイとUSBキーボード・マウスなどを接続することで、各種の設定が可能です。ネットワークに接続する前や、ネットワークの障害などでリモートデスクトップ接続が利用できない場合に有効な設定方法です。

（3）複数サーバーを統合管理

Active Directory環境下なら、1台の本製品にログインするだけで複数台のWindows Server 2012／Windows Storage Server 2012搭載機を集中管理可能です。
装置ごとにリモートデスクトップ先を切り替えたり、ディスプレイやキーボードをつなぎ直さなくとも、まとめて管理できるようになります。

（4）専用管理ソフトで簡単に設定を変更可能

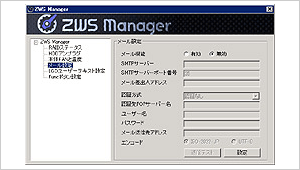

添付の管理ソフト“ZWSマネージャー”で各種の設定を変更することが可能です。

＜ZWSマネージャーで設定可能な項目＞

設定可能項目	備考
RAIDモードの変更	データボリュームのRAIDモードを変更できます。
本体ファン回転数と内部温度	本体ファン回転数と内部温度が確認できます。
メール設定	本体の情報を発信するメール通知の設定が行えます。 ＜温度異常の通知＞
Func.ボタン設定	本体前面のFunc.ボタンにアプリケーションを割り当てられます。 ＜Func.ボタン＞
HDDアンプラグ設定	HDDの故障時に、故障HDDの取り外し処理を行うことができます。

（5）リカバリーDVD付属

リカバリーDVDを添付していますので、DVD-ROMドライブを接続してリカバリーDVDが起動することにより、簡単にシステムリカバリーが可能です。リカバリーはVVAULTも組み込んだ状態で復旧します。

Windows Storage Server 2012は、Windowsサーバー環境と連携することで様々な機能を利用することが可能です。

（1）iSCSIのストレージとして使う

HDDなどの記憶装置の接続で利用されるSCSIコマンドを、ネットワーク上で受け渡しができるようになるiSCSIターゲット機能を利用可能。
サーバーからiSCSIターゲットとして設定することにより、既存サーバーの容量増設、バックアップ先ストレージとして利用も可能です。

iSCSIターゲット機能により、本製品上に作成した仮想ディスク（VHD）をiSCSIストレージとして提供することができます。

※iSCSIストレージを利用するには、iSCSIイニシエーターが必要です。
※iSCSIイニシエーターは次のOSで標準サポートされています。（Windows 8、Windows 7、Windows Vista、Windows Server 2008以降）
※次のOSでiSCSIイニシエーターを利用するにはMicrosoftダウンロードセンターより「Microsoft iSCSIイニシエーター」をダウンロードしてインストール必要があります。（Windows XP、Windows Server 2003）

（2）共有フォルダのシャドウコピー機能を搭載

管理者が設定したスケジュールに基づいて、自動で本 製品の共有フォルダのシャドウコピーが作成できます。これにより、ユーザーが誤ってファイルを削除してしまった場合などに、履歴をさかのぼって削除した ファイルをエクスプローラーやMicrosoft Office 2003の主要なアプリケーションから自分で直接復元できます（※）。

※共有フォルダのシャドウコピー機能を利用する場合にはクライアントパソコンにWindows XP SP2以降が必要です。VVAULTによる仮想ドライブには利用できません。

（3）DFSレプリケーション機能

専用のソフトウェアを使わず、LAN DISK2台だけでレプリケーションが可能な「DFSレプリケーション」に対応。
WAN回線を使った遠隔地でのレプリケーションも可能、災害発生時も大切なデータを守ることができます。

※遠隔地のレプリケーションを行う際は、別途VPNルーターを使ったWAN回線が必要です。
※DFSレプリケーションを利用するには、LAN DISKがActive Directoryに参加している必要があります。また、2台のLAN DISKが同一フォレストにある必要があります。

（4）クォータ管理機能

クォータ管理機能を搭載していますので、指定したボリュームやフォルダの保存可能容量を制限してユーザーによる使いすぎを防ぎます。
