HDL-XRシリーズ 2ドライブモデルHDL-XR1.0/2D　仕様

仕様書印刷

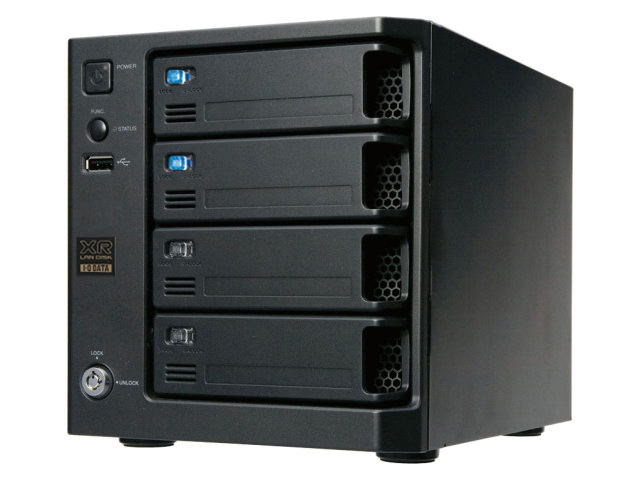

  • HDL-XR1.0/2D　LED発光

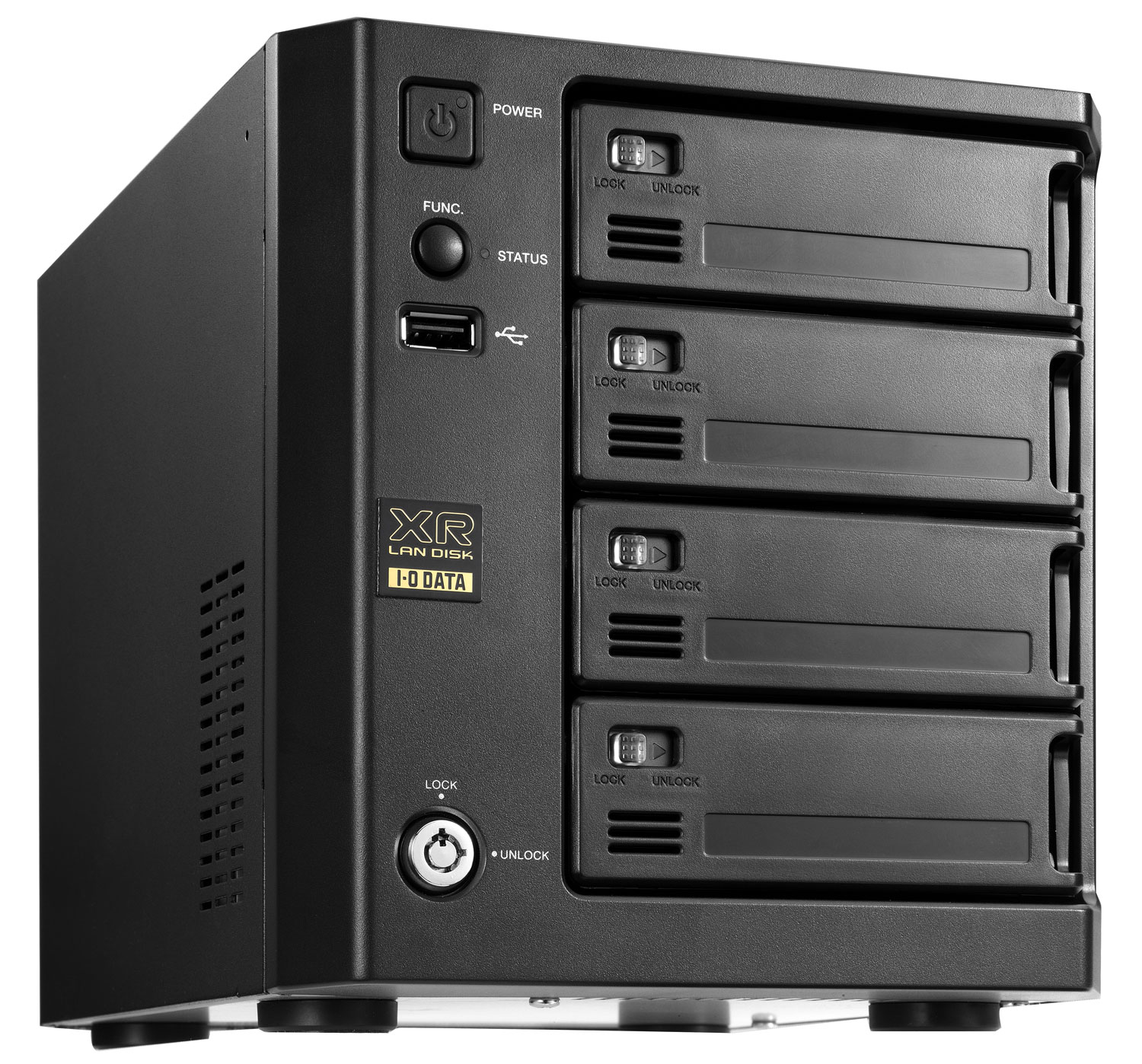

  • HDL-XR1.0/2D　斜め
  • HDL-XR1.0/2D　真横
  • HDL-XR1.0/2D　背面
  • HDL-XR1.0/2D　カートリッジ交換
画像

HDL-XR1.0/2D　LED発光

※商品写真はイメージです。実際の外観とは異なる場合があります。

その他画像ダウンロード

HDL-XR1.0/2D

「HDL-XR1.0/2D」はLAN DISK XR本体に本来ならハードディスク(カートリッジ)を4台搭載できるところを、2台搭載とすることで、導入しやすい価格と将来に向けての拡張性を持ち合わせることを実現したモデルです。また、4ドライブ搭載モデル同様に管理機能や信頼性向上のための機能も搭載。拡張後はRAID 6による運用も可能です。

※HDDを2基搭載。使用モードにより利用可能容量は異なります。表記容量はストライピングモード（RAID 0）利用時。

クライアントPC用イメージバックアップソフト（3ライセンス）を添付中！

 本商品に関するホワイトペーパーをご用意しています。掲載ページはこちら

※対応OSや仕様、動作環境等は予告なく変更する場合があります。
※OSメーカーのサポートが終了したOSについては、動作保証やサポートができない場合があります。

対応機種

動作環境 LANインターフェイスを搭載し、TCP/IP通信が正常に動作する機種。
※本商品の設定にはInternet Explorer 6.0以降、Safari2.0以降、Nescape7.0のいずれかのWebブラウザーが必要です。
対応機種 DOS/Ｖマシン、Apple Macintoshシリーズ

対応OS

対応OS
（日本語版のみ）		 Windows 11 ※7、9
Windows 10 ※6、7、8
Windows 8.1
Windows 8
Windows 7 ※1
Windows Vista（32ビット）
Windows XP
Windows Server 2012 R2 ※5
Windows Server 2012
Windows Server 2008 R2 ※2、4
Windows Server 2008 ※2、4
Windows Server 2003 SP1 R2 ※3、4
Windows 2000 Server
Windows 2000 Professional

macOS 10.4 ～ 12
  • ※1 添付アプリケーションは確認中です。
  • ※2 Standard／Enterpriseのみ対応、Server Core モードには対応していません。
  • ※3 Standard（32ビット）／Enterprise（32ビット）のみ対応
  • ※4 本商品上に作成した共有フォルダーへのアクセス、およびNT ドメインログオン・Active Directoryログオン機能のみ対応し、Webブラウザーによる設定画面操作、プリントサーバー機能等はサポート対象外です。
  • ※5 フルインストールのみ対応。WEB設定画面はデスクトップモードで、IE（インターネットエクスプローラ）の互換モードを有効にしてご利用ください。
    添付ソフトウェアの対応については、以下の通りです。
    LAN DISK Admin（Ver.2.00以降）
    LAN DISK Restore（Ver.2.00以降）
    LAN DISK Backup Reader（Ver.1.20以降）
    LAN DISK Key Server
    Magical Finder
    ActiveImage Protector 3.5 SP2
  • ※6 WEB設定画面はデスクトップモードで、IE（インターネットエクスプローラ）の互換モードを有効にしてご利用ください。
  • ※7 添付の「ActiveImage Protector Desktop Edition」は非対応です。
  • ※8 ブラウザーはMicrosoft Edgeではご利用いただけません。Internet Explorer（互換モード）にてご利用ください。「Edge」起動中に右上の ［・・・］ を押して、［Internet Explorerで開く］ を選択します。Internet Explorer のツールメニューの ［互換表示設定］ で本商品を互換対象に加え、ツールメニューの ［F12 開発者ツール］ からドキュメントモードを 7 に設定する必要があります。
  • ※9 データアクセスは可能ですが、ブラウザーがWindows 11標準のMicrosoft Edgeでは設定画面の一部が正しく表示できません。

対応ブラウザー

対応ブラウザー Internet Explorer 6.0、 7.0、 8.0、 9.0、10.0（※1）、11.0（※2）
Safari 3.0以降
  • ※1 IE（インターネットエクスプローラ）の互換モードを有効にしてご利用ください。
  • ※2 IE（インターネットエクスプローラ）11の[互換表示設定]で本商品を互換対象に加え、開発者ツールからドキュメントモードを7に設定する必要があります。
  • ※サーバーOSからの設定画面利用はサポート対象外
  • ※Microsoft Edgeでご利用の場合は「IEモード」でご利用ください。また「IEモード」でも一部設定画面の表示や設定変更ができない場合があります。

仕様

※　本商品に搭載されている各機能の対応情報は以下でご確認下さい。
対応UPS一覧
対応ソフトウェア一覧
バックアップ・増設用ハードディスク一覧
交換ハードディスク対応表
レプリケーション機能の制限事項

ファイル共有サービス ・Windowsファイルサービス
・Macintoshファイルサービス
・FTPファイルサービス
対応プロトコル Windows：TCP/IP、Macintosh：AppleTalk,TCP/IP
推奨最大同時接続台数 Windows：32台、Mac OS：8台
LAN
ポート		 インターフェイス 1000BASE-T/100BASE-TX/10BASE-T、Auto-MDI/MDIX対応
アクセス方式 CSMA/CD
ポート数 2ポート
コネクター形状 RJ-45 8極
USB
ポート		 インターフェイス USB 2.0/1.1
コネクター USB Aコネクター×2（正面×1、背面×1）
SATA
ポート		 インターフェイス External Serial ATA
コネクター eSATA×1（背面）
HDD 採用ドライブ Serial ATA HDD（Serial ATAII）
HDD取替え機構 カートリッジタイプ2基内蔵（SATA接続）
ホットスワップ対応 ○
筐体
特徴		 エアフロー経路 各カートリッジフロント部左右、本体筐体側方
搭載ファン 静音大型ファン（交換可能、交換用ファン：RHD-FAN）
ファン制御 筐体内温度を検知して自動コントロール
状態確認 ロックスイッチがLEDを兼用
盗難防止機能 ケンジントンスロット・ワイヤーフック
機能
特徴		 暗号化
ボリューム機能		 ○　※HDD増設後に対応
ディスク使用量制限
(クォータ)機能		 ○
Active Directory Native
ログオン機能		 ○
DLNAサーバー
機能		 -
拡張
機器		 外付けHDD接続 USB×2台、eSATA×1台
USBプリンタ接続 ○Windowsのみ
RAID 方式 ソフトウェア
レベル ＜増設前＞
RAID 0（ストライピング）
RAID 1（ミラーリング） ※出荷時はRAID 1に設定されています。

＜増設後＞
RAID 0（ストライピング）
RAID 5（分散パリティ）
RAID 6（2重分散パリティ）
RAID 5+S（分散パリティ+ホットスペア）
RAID 1m+S（ミラーリング+ホットスペア）
Encypted RAID 5（暗号化分散パリティ）
Encypted RAID 6（暗号化2重分散パリティ）
電源 AC 100V 50/60Hz
消費電力 60W（Typ）
外形寸法（W×D×H） 170 × 230 × 183 mm（脚を含む）
質量 5.5kg
使用温度範囲 5～40℃
湿度範囲 10～85％（結露なきこと）
各種取得規格・法規制 VCCI Class A、電気用品安全法（PSE）※電源コード
保証期間 3年保証（ハードディスク、ファンを除く）ハードディスク、ファンは1年保証

エネルギー消費効率／グリーン購入法基準

型番 容量 W/GB 区分 グリーン購入法基準
HDL-XR1.0/2D 1TB 0.060 N 不適合

※エネルギー消費効率とは、省エネルギー法で定める測定法により測定した消費電力を省エネルギー法で定める記憶容量で除したものです。

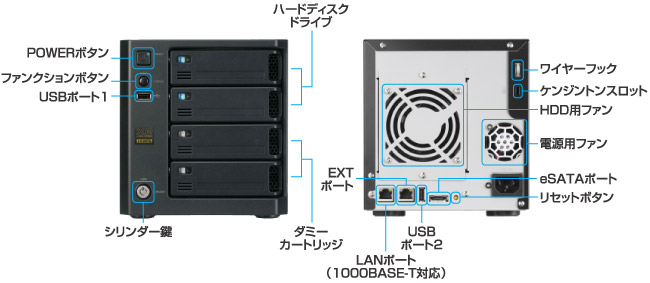

各部の名称

各部の名称

添付品

添付品 LANケーブル（ストレート、CAT6対応フラット、1m×1本）、
電源ケーブル（2m×1本）、ロックキー×2 、サポートCD、管理マニュアル
