RAID 6対応ネットワーク接続ハードディスク LAN DISK XVHDL-XVシリーズ

仕様書印刷

HDL-XVシリーズ

「LAN DISK XV」 HDL-XVシリーズは、上位モデルである「LAN DISK XR」のRAID、各種バックアップ・管理機能を継承しながら、お求めやすい価格を実現したビジネスNAS製品です。お客様のデータをハードディスクの故障から守るRAID 6や、外付けハードディスクへのバックアップ・ミラーリング機能を搭載。また、上位モデルにはない機能として、スキャナー・プリンターなどオフィスのUSB接続機器をネットワーク上で共有して利用できる「net.USB機能」、学校向けVOD(映像配信)ソリューションに最適な「DLNAサーバー機能」を搭載しています。

※HDDを4基搭載。使用モードにより利用可能容量は異なります。表記容量はストライピングモード(RAID 0)利用時。

クライアントPC用イメージバックアップソフト(3ライセンス)を添付中!

本商品に関するホワイトペーパーをご用意しています。掲載ページはこちら

型番 JANコード 仕様 価格 保守 サポート/取説 備考
HDL-XV2.0 4957180092577 2.0TB   ¥87,780
(税抜¥79,800)
ISS サポート  2015/1/21生産終了  後継品HDL4-XA4B
HDL-XV4.0 4957180092591 4.0TB   ¥98,780
(税抜¥89,800)
ISS サポート  2015/1/21生産終了 2011/8/1価格改定  後継品HDL4-XA4B
HDL-XV8.0 4957180092614 8.0TB   グリーン購入法 ¥142,780
(税抜¥129,800)
ISS サポート  2015/1/21生産終了 2011/8/1価格改定  後継品HDL4-XA8B
HDL-XV12T 4957180099316 12.0TB   グリーン購入法 ¥231,000
(税抜¥210,000)
ISS サポート  2015/1/21生産終了  後継品HDL4-XA16B
  • 表示価格と商品全般について ※取扱説明書やQ&A、ソフトウェア等の各種ダウンロードは 取説・Q&A・DLを、保守サービスをご検討の方は 保守をクリックしてご覧ください。
  •

多彩なRAID方式に対応

リビルド中のHDD故障でもデータを失わない「RAID 6」に対応

RAID 6
従来のRAID 5では利用中の冗長性は確保されているものの、リビルド中は冗長性がないため、障害復旧時に追加故障が発生した場合、全データを消失してしまうというリスクがありました。LAN DISK XVでは、リビルド中の追加故障でも信頼性の高いRAID 6に対応し、お客様の安全かつ継続的な事業運営を支援します。
リビルド中のHDD故障でもデータを失わない「RAID 6」に対応

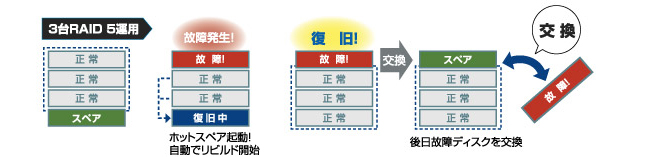

ハードディスクを交換しなくても自動復旧できる「RAID 5+S」(ホットスペア機能)

ホットスペア対応
4台のハードディスクのうち3台でRAID 5構成し、残り1台を予備(スペア)として運用することができます。RAIDを構成する1台に万が一ディスク障害が発生した場合には、スペアを使って残った正常なディスクとRAIDを自動的に再構築します。
ハードディスクを交換しなくても自動復旧できる「RAID 5+S」(ホットスペア機能)

トリプルミラーで更なる安心を獲得「RAID 1m+S」(トリプルミラー+ホットスペア)

RAID 1m+S
4台のうち3台のハードディスクに同じデータを保存することで冗長化をはかり、さらにディスク障害時には自動的に残り1台の予備(スペア)に切り替わるという非常に安全性の高いデータ保存手法です。営業機密や経理データなど、企業の重要情報の保存に最適です。
トリプルミラーで更なる安心を獲得「RAID1m+S」(トリプルミラー+ ホットスペア)
POINT
RAID 1m+S運用では、HDD1台にすべてのデータが入っているので、RHDカートリッジを保管することでシステムを含むすべてのデータのバックアップをすることも可能です。

従来のRAID方式も選択可能

当社従来製品(HDL-GTGTRシリーズ)に搭載されていた、RAID 0(ストライピング)/RAID 5(分散パリティ)でRAIDを構築する事も可能です。利用状況にあわせて各種モードをお選びください。

<各RAID方式の特長>
モードの種類 データ保護 使用可能容量
2.0TBモデル 4.0TBモデル 8.0TBモデル 12.0TBモデル
RAID 6 ☆☆ 1.0TB 2.0TB 4.0TB 6.0TB
RAID 5 1.5TB 3.0TB 6.0TB 9.0TB
RAID 0(ストライピング) - 2.0TB 4.0TB 8.0TB 12.0TB
RAID 5+S 1.0TB 2.0TB 4.0TB 6.0TB
RAID 1m+S ☆☆☆ 500GB 1.0TB 2.0TB 3.0TB

ホットスワップに対応し、復旧時も業務を止めない

故障したHDD交換中も、本体は動作させたまま可能。業務に支障をきたしません。HDD故障時に、電源を落とさずに交換できるホットスワップに対応。交換時における業務への影響を最小限にできます。HDD交換中も通常通り使用が可能です。
※RAID 0モード時はホットスワップは対応していません。
※HDL-XVシリーズの交換用カートリッジとしては、本製品に搭載のハードディスクと同容量のRHDシリーズをお選びください。

対応ハードディスク
2.0TBモデル RHD-500
4.0TBモデル RHD-1.0T
8.0TBモデル RHD-2.0L
12.0TBモデル RHD-3.0

多彩なバックアップ機能を搭載

2つのバックアップ方式
RAIDによるデータ保管に加え、外付けハードディスクの追加によるLAN DISK XV自身のバックアップも可能。用途にあわせて2つのバックアップ方式を追加でき、更にデータ消失のリスクを低減することが可能です。
eSATA接続ハードディスクを増設(1)ファイル、ユーザー設定丸ごとバックアップできるeSATAミラーリング
外付けeSATAハードディスクとLAN DISK XV本体をミラーリング。
ファイルはもちろんのこと、ユーザー情報などすべての設定を丸ごとバックアップできます。
システム丸ごとバックアップ RHD-UX RHD4-UXR
※eSATAミラーリングを行うには、LAN DISK XVの実効容量(選択したRAID構成により変動)と同容量のeSATA接続ハードディスクが必要です。
<eSATAミラーリング対応ハードディスク>
XV容量 使用可能容量 必要なeSATAハードディスク容量 対応モデル
2.0TB RAID 6 1.0TB 1.0TB RHD-UX1.0T
RAID 5 1.5TB 1.5TB RHD-UX1.5T
4.0TB RAID 6 2.0TB 2.0TB RHD-UX2.0L
RAID 5 3.0TB 3.0TB RHD4-UX4.0R
8.0TB RAID 6 4.0TB 4.0TB RHD4-UX4.0R
RAID 5 6.0TB 6.0TB RHD4-UX6.0R
12.0TB RAID 6 6TB 6TB RHD4-UX6.0R
RAID 5 9TB 9TB -
eSATAミラーリング対応ハードディスク
eSATAまたはUSB接続ハードディスクを接続(2)柔軟な運用を可能にする履歴差分 バックアップ
日次や週次で外付型ハードディスクに指定フォルダーの差分バックアップをとることができます(最大5つのスケジュール設定が可能)。さらに当社独自のバックアップ方式により、従来よりも容量を節約できバックアップ時間も短縮することができるようになりました。
柔軟な運用を可能にする履歴差分 バックアップ
履歴差分バックアップはファイル・フォルダー単位のバックアップに最適
POINT1 当社独自の履歴差分バックアップ方式を採用
POINT2 緊急時にパソコンからバックアップデータを参照できる「LAN DISK Backup Reader」添付
※履歴差分バックアップで使うUSB外付HDDのフォーマットは専用フォーマット形式のみとなります。 パソコンに専用フォーマット形式の外付HDDを接続して読み出す際は、「LAN DISK Backup Reader」をお使いください。
バックアップ・増設用ハードディスク一覧
LAN DISKのバックアップに対応したハードディスクについては一覧よりご確認ください。

USB機器を共有して使える「net.USB機能」を搭載

net.USB
LAN DISKにUSB機器を接続し、ネットワークを経由して離れた場所で使ったり、共有が可能な「net.USB機能」を搭載。
USB接続のプリンター・スキャナーをつなぐことで、複数のユーザーで共有して使うことができます。
net.USB機能搭載
net.USBについて詳しくはコチラ
※対応のUSB機器につきましては、LAN DISK 機能一覧をご確認ください。

管理者にやさしい機能の数々

ユーザーに代わりNASを見守るサービス「NarSuS」に対応

NarSuS

お客様に代わってNASの状態をネットワーク経由で監視するクラウド管理サービス「NarSuS(ナーサス)」を無償提供。設置場所を問わず複数台のNASを一括管理できるので、管理者の負担を大幅に削減できます。


■トラブル時の正常復帰をサポート

NarSuS

「NarSuS」の詳細はこちら

※本機能は最新ファームウェア(Ver1.30以降)にて対応いたします。サポートライブラリからダウンロードして適応ください。

複数台導入時の管理者の負担を軽減する管理ツールを添付

●統合管理ツール「LAN DISK Admin」
複数台ご導入いただいたLAN DISK XVの設定を一括で管理することができます。
統合管理ツール「LAN DISK Admin」
●設定復元ツール「LAN DISK Restore」
設定データをコピーして流用することで、複数台導入時の初期設定を省力化することができます。
設定復元ツール「LAN DISK Restore」
※保存先の設定が復元の設定に存在しない組み合わせの場合は、共通設定項目のみ復元されます。


 設定保存/復元可能な情報:
・LAN DISKの名称
・IPアドレス設定
・ユーザー ※パスワードは保存できません
・グループ



・バックアップ設定
・UPS連動機能設定
・共有フォルダー
・アクセス制限  など

 対応する当社従来製品:HDL-XRシリーズHDL-GTGTRシリーズ

離れていてもリモートでNASの電源をONできる Wake On LAN対応

Wake On LAN対応
ネットワークを経由してNASの電源ONが可能。管理者が簡単に行きにくい遠隔地に設置したLAN DISK XVの制御や、停電後の復旧時などに活躍します。

ハードディスクの状況を自動的にメールで通知してくれる

ハードディスクの状況を自動的にメールで通知してくれる
あらかじめ管理者のメールアドレスを登録しておけば、定期的に使用状況をメールで確認することができます。

より細やかなアクセス権の設定が可能

より細やかなアクセス権の設定が可能
各共有フォルダーへのアクセス権限の設定を、ユーザー・グループごとに読み込み権限・書き込み権限に分けて細かく設定可能。従来よりも更にWindowsサーバー機に近い運用が可能になりました。

Active Directory Nativeログオン機能対応

Active Directoryサーバーに登録されているアカウント情報を利用してLAN DISK XV内のファイルやフォルダーに対してアクセス権設定を行います。そのため、LAN DISK XVで個別にアカウント管理をする必要がありません。複数導入した場合でも、アカウント情報はActive Directoryで一元管理されますので、大幅に導入・管理の手間が省けます。
Active Directory Nativeログオン機能対応

SNMP Trapに対応

SNMP Trapに対応
SNMPを利用した機器状態の通知に対応し、同プロトコルに対応した集中管理システム内に組み込むことが可能です。

SNMP Trap 通知内容の例:
  • DHCP IPアドレス取得の失敗
  • 内蔵ボリュームの利用率が一定値を超えた
  • RAIDに異常発生
  • メール通知の失敗
  • UPSによるバッテリー動作の開始
  • 新しいファームウェアの公開
  • FANの停止  など

安心の有償保守サービス

設置から、保守・復旧までを一貫してサービス可能「アイオー・セーフティ・サービス(ISS)」

アイオー・セーフティ・サービス(ISS)
アイオーデータではご導入から運用までをトータルにサポートする有償保守サービス「アイオー・セーフティ・サービス(ISS)」を提供しています。
アイオー・セーフティ・サービス(ISS)(有料保守サービス)
アイオー・セーフティ・サービス(ISS)について詳しくはコチラをご覧ください

NECフィールディング社翌営業日オンサイト保守「SupportPack」対応!

NECフィールディング社翌営業日オンサイト保守「SupportPack」
保守・サポート分野において多くの実績があるNECフィールディング社が、トラブル発生時におけるオンサイト保守(翌営業日訪問)サービスを提供するものです。
●翌営業日に訪問対応で、万が一の場合も安心!
●最大5年間まで対応。

NECフィールディング社翌営業日オンサイト保守「SupportPack」詳細

その他の特長

VODシステムの動画サーバーとして最適(DLNAサーバー機能)

動画・写真・音楽コンテンツの配信サーバーとして使えるDLNAサーバー機能を搭載。当社AVel Link Player(AV-LS700)などDLNAに準拠したメディアプレーヤーと組み合わせることで、VOD(Video On Demand・動画配信)システムを構築可能です。
学校で映像教材の各教室への配信や、電子看板(デジタルサイネージ)などのソリューションのコンテンツ配信用サーバーとして最適です。

<学校での映像教材配信>
DLNAサーバー機能
配信が可能な対応ファイル拡張子
動画 3gp/avi/divx/mp4/m4v/mov/mpg/m2p/mpe/mpeg/vob/tts/mts/m2t
写真 bmp/gif/jpg/jpeg/png/tiff/tif
音楽 ogg/lpcm/pcm/flac/m4a/m4b/mp3/m3u/wav/wma
※ファイルによっては、上記ファイル拡張子でも再生できない場合もあります。

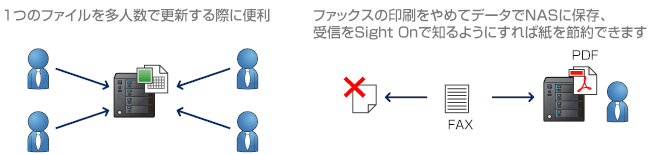

ファイル更新・保存をお知らせする「Sight On」

フォルダー監視ツール「Sight On」をつかえば、メールソフト感覚の簡単操作でユーザーによる共有フォルダーの更新や複合機からのスキャン/ファックスのファイル追加を知ることができます。
ファイル更新・保存をお知らせする「Sight On」
ファイル更新・保存をお知らせする「Sight On」

クラウドと連携する

LAN DISKの指定フォルダをDropboxと同期させることが可能。社内でLAN DISKに共有しておいたファイルを外出先でもスマートフォンやPCから閲覧、編集、削除することが可能。LAN DISKの電源OFF時もファイルにアクセス可能です。

※本機能は当社が独自に開発したものであり、Dropbox社には一切責任がありません。

Dropboxの使用イメージ

Dropbox連携の活用法
Dropbox連携の制限事項や注意事項
Dropbox連携との連携機能を動画でチェック!

※最新ファームウェア(Ver1.43以降)を適用してお使いください。サポートライブラリよりダウンロードしてお使いいただけます。

IPv6に対応

今後普及するIPv6ネットワーク上でもお使いいただくことが可能。

※最新ファームウェア(Ver1.43以降)を適用してお使いください。サポートライブラリよりダウンロードしてお使いいただけます。

UPSを接続して、停電や電源トラブルに備える

UPSによる自動シャットダウン

停電や雷、電圧変動といった電源障害から機器を守る無停電電源装置(UPS)との連動に対応。また、停電後にUPSが再起動した場合に、連動して再起動する機能を備えています。
UPSを接続して、停電や電源トラブルに備える
ハードディスク対応 UPS一覧
※オムロン ソーシアルソリューションズ社の対応UPS詳細は、オムロン ソーシアルソリューションズ社ホームページをご確認ください。
※APC社の対応UPS詳細はAPC社ホームページをご確認ください。

複数のLAN DISK XVを1台のUPSと連動(ネットワークシャットダウン機能)

従来製品LAN DISK Tera(HDL-GTシリーズ,HDL-GTRシリーズ)は、1台のUPSについて連動してシャットダウンできるLAN DISKは1台のみでしたが、USBケーブルでUPSと接続したLAN DISK XVが、ネットワークを介して他の複数のLAN DISK XVに対して、連動シャットダウンを指示する事が可能となりました。複数のLAN DISK XVを1フロア内で利用している場合などに有効な機能です。
※5台目まで連動させることが可能です。ご利用になるUPSの仕様によって接続可能なLAN DISK XVが5台以下になる場合があります。
※当社従来製品(LAN DISKシリーズ)もネットワークシャットダウン(スレーブのみ)に対応しております。ネットワークシャットダウン(スレーブのみ)対応機器の詳細情報については、LAN DISK 機能一覧をご覧ください。

自動で電気代を節約する。省電力モード搭載

一定時間アクセスが無い場合、自動的に省電力モードに移行させることができます。省電力モードを有効にすることで、従業員が全員帰宅した後は、ハードディスクがスタンバイ状態となり、消費電力を大きく抑えます。また機器の起動・終了をスケジュール設定することで更に節電できます。

各種バックアップソフトでの動作を確認済み

各種バックアップソフトでの動作を確認済み
大容量のLAN DISK XVと各種バックアップソフトウェアとを組み合わせることで、多彩なスケジュール設定に従ってサーバーをバックアップすることが可能です。
各種バックアップソフト
各種バックアップソフトとの動作確認結果について、詳しくは「ハードディスク対応 各種ソフトウェア一覧」をご確認ください。
ハードディスク対応各種ソフトウェア一覧

クライアントPCのバックアップソフトを標準で添付

クライアントPCのバックアップソフトを標準で添付
便利なクライアントPC向けバックアップソフトを添付していますので、別途ソフトウェアを購入いただかなくても、各PCからLAN DISK XVへの自動データバックアップが可能です。
<ActiveImage Protector 3.5 Desktop Edition>
・クライアントPCのハードディスクを読み出し、圧縮してLAN DISKに送信
・データだけでなく、Windows システム・アプリケーション・設定情報も含めたバックアップが可能(イメージバックアップ)
・まっさらなHDDに復元することも可能(ベアメタルリカバリ対応)
・容量が足りなくなった場合でも、LAN DISKにバックアップされていたイメージを大容量ハードディスクに復元することで容易に容量拡張が可能
・クライアントインストール数 3ライセンス
ActiveImage Protector 3.5 Desktop Edition

●製品版との違い
・機能: 製品版と同じ
・サポート体制: インストールのみサポート(NetJapan社にて対応)
・バージョンアップ: 修正バージョンアップのみ対応
※有償サポートおよびメジャーバージョンアップ対応について
サポートおよびメジャーバージョンアップは製品版にて対応します、別途お求めください。

「ActiveImage Protector 3.5 Desktop Edition」の詳細(NetJapanのホームページ)

その他にも以下のソフトを添付しております。
添付ソフトウェア バックアップの仕方 対応OS クライアントインストール数
I-O DATA Easy Saver LE 指定したデータ・フォルダーをイメージ化してバックアップ。スケジュール、増分差分バックアップに対応。 Windows のみ 無制限
I-O DATA Sync with 指定したデータ・フォルダーをそのままコピー。スケジュールに従って上書き保存するシンプル設計。 Windows/Macintosh両対応 ※Intel Macのみ(Mac OS 10.5まで) 無制限

データ保護を最優先とした安全志向のハードウェア設計

従来製品でご要望の多かった“背面ファンの交換”
<ファン回転速度センサーとシステム温度センサーを内蔵>
ファンの回転数と装置内温度の検出機能を盛り込んでいます。これらのデータが異常値を示した時、装置へのダメージを回避するために自動的にシャットダウンが実行できる機能を装備しています。電源にもPCで利用されているATX電源を採用。長時間連続稼動にも余裕を持って対応できます。
交換用ファン:RHD-FAN
盗難防止用鍵取付穴「ケンジントンスロット」付き
<盗難防止用鍵取付穴「ケンジントンスロット」付き>
本体背面にドライブ盗難防止用鍵取付穴「ケンジントンスロット」を装備。オフィスや店舗で使用する場合の盗難被害を防止します。
また、固定用ワイヤーフックも搭載しています。
<信頼性の高い国内設計電源を採用>
経年による故障が心配される電源部については、当社が過去培った経験を元に、日本国内で設計を行って品質向上に努めています。
<高い品質管理>
徹底された品質管理を実施するために、生産工場にてお客様に製品として出荷できる最終状態に組み上がった段階で、全数エージング検査を実施しています。

PC無しでデータを直接取り込み

PC無しでデータを直接取り込み
前面USBポートにUSBメモリーをつなぎコピーボタンを押すとデータを手軽にLAN DISK XVに取り込むことができます。
コピー日時でフォルダーが作成されるので管理もラクラク。取り込んだデータはそのままネットワークで公開できます。

起動スケジュール機能搭載

1週間のシステム起動時刻、システム終了時刻を設定できます。始業時刻など指定した時間に自動的にシステム起動、休日など使用しない時間は自動的にシャットダウンするように設定することができ、不要な電力消費を抑えることができます。
利用者のいない夜間はOFFにすれば電気代が削減

データの誤消去をなくす「ごみ箱」機能(Windowsのみ)

「共有で使う大切なデータを間違って削除してしまった!」そんな場合にも、Windowsで利用している「ごみ箱」同様、ごみ箱フォルダー内からデータを消去しない限りはデータは残っているので、誤消去したデータを取り戻すことが可能です。
※初期設定では本機能は「無効」に設定されております。本機能を使用する際は管理画面より「ゴミ箱」機能を「有効」にしてお使いください。

メロディー機能

複数設置した時など、現在操作を行っているLAN DISK XVを特定する場合などに便利です。
カートリッジ部 インジケータの点滅とメロディ音で本製品の設置場所をお知らせします。

LAN DISK XVの動作状況をディスプレイに日本語で表示する専用液晶ユニット(別売)

LAN DISK XVの動作状況をディスプレイに日本語で表示する専用液晶ユニット(別売)
接続されたLAN DISK XVのIPアドレス、コンピューター名、機種名、ファームウェアバージョン、MACアドレス、各種メッセージ(お知らせ)を表示する専用液晶ユニット(HDL-GT/LCD)を接続可能です。
HDL-GT/LCD

※2014/2/19 生産終了済みです。
