10GbE対応LinuxベースOS搭載 4ドライブラックマウントタイプ法人向けNASLAN DISK（HDL4-HA-Uシリーズ）仕様

HDL4-HA-Uシリーズ　左振り斜め

※商品写真はイメージです。実際の外観とは異なる場合があります。

その他画像ダウンロード

"超高速"10GbE環境に最適化された
サーバーグレードのランディスク

「HDL4-HA-Uシリーズ」は、10GbEに対応したハイパフォーマンス法人向けNASです。高速ネットワーク性能を最大限に引き出すため、サーバーグレードのパーツを採用。急激に大容量化が進むこれからのオフィス環境に欠かせないデータ保存環境を提供します。
さらに、RAIDに替わるアイオー独自の冗長化テクノロジー「拡張ボリューム」と必要な機能をあとから追加するアドオン方式により、無駄なリソース消費を抑え快適なオフィス運用に貢献します。このほか、累計9万台（※1）の登録実績をもつ遠隔管理サービス「NarSuS（ナーサス）」、ネットワーク機器の統合管理が可能な「IO Navi（アイオーナビ）」を無償でご提供します。

※1 2019年11月現在のサービス登録機器ID数

データ転送速度やRAID構築の所要時間を測定したホワイトペーパーを公開中
HDL-HAシリーズの機能測定データ

※本商品は、100BASE-T、10BASE-Tには対応しておりません。10GBASE-T、または、1000BASE-Tで通信可能なネットワーク機器をご用意ください。合わせてこちらもご確認ください。
※10Gの通信を行うには、10G対応のスイッチングハブと添付のLANケーブル（カテゴリ6A）を使って接続してください。添付のLANケーブル以外でも、当社製「LC-C6Aシリーズ」等、カテゴリ6A以上のケーブルであれば10G通信が可能です。

▶　シリーズ間スペック比較

※対応OSや仕様、動作環境等は予告なく変更する場合があります。
※OSメーカーのサポートが終了したOSについては、動作保証やサポートができない場合があります。

対応機種

対応機種	Windowsパソコン ※、Apple Mac シリーズ ※、iOS、Android搭載のスマートフォン、タブレット端末（iPadを利用した場合のファイルアクセス手順）、Chromebook（ファイルアクセス手順） ※LANインターフェイスを搭載し、TCP/IP通信が正常に動作する機種。

対応OS

対応OS （日本語版のみ）	■Windows 11 ※1、11 ■Windows 10 ※1 ■Windows 8.1 ※2 ■Windows 7 ■Windows Server 2022 ※3、4 ■Windows Server 2019 ※3、4 ■Windows Server 2016 ※3、4 ■Windows Server 2012 R2 ※3、5 ■Windows Server 2012 ※3、5 ■Windows Server 2008 R2 ※3、6 ■Windows Server 2008 ※3、6 ■macOS 10.12 ～ 11 ※8 ■macOS 12 ～ 14 ※9 ■iOS 11～17 ※7 ■iPadOS 14～17 ※10 ■Android 4.4 ～ 14.0 ※7 ■Chrome OS

対応OS
（日本語版のみ）

■Windows 11 ※1、11
■Windows 10 ※1
■Windows 8.1 ※2
■Windows 7
■Windows Server 2022 ※3、4
■Windows Server 2019 ※3、4
■Windows Server 2016 ※3、4
■Windows Server 2012 R2 ※3、5
■Windows Server 2012 ※3、5
■Windows Server 2008 R2 ※3、6
■Windows Server 2008 ※3、6
■macOS 10.12 ～ 11 ※8
■macOS 12 ～ 14 ※9
■iOS 11～17 ※7
■iPadOS 14～17 ※10
■Android 4.4 ～ 14.0 ※7
■Chrome OS

※1 添付の「ActiveImage Protector Desktop Edition」は対応確認中です。
※2 設定画面はデスクトップモードでご利用ください。
※3 本商品上に作成した共有フォルダーへのアクセス、およびActive Directoryログオン機能のみ対応し、添付ソフトウェア、Webブラウザーによる設定画面操作など、その他機能はサポート対象外です。また、Active Directoryログオン機能についても、ServerOSがサポートする最新の機能レベルのみがサポート対象となります。
※4 デスクトップエクスペリエンスのみ対応。
※5 フルインストールのみ対応。
※6 Standard／Enterpriseのみ対応、Server Coreモードには対応していません。
※7 「Remote Link Files」をご利用ください。「Remote Link Files」のすべての機能をご利用いただくには、最新版のiOSにてご利用いただくことをおすすめいたします。古いiOSの場合、一部の機能がご利用いただけない場合があります。また、Android 4.0以前からバージョンアップした端末は非対応です。
※8 macOS 11において、Remote Link Files for PCは、ダウンロード後の初回起動時はダブルクリックで起動しない場合があります。Finderから起動する、または、右クリックから開くを選ぶことで起動することができます。
※9 macOS14でリモート接続時に稀にFinderの応答がなくなる場合を確認しております。詳しくはこちら
※10 「Pages」「Numbers」「Keynote」の各アプリで作成したデータは「ファイル」アプリを使って直接NASに保存することは出来ません。これらのアプリのデータを保存する場合は各アプリ上でPDF形式に変換してください。
※11 バージョン23H2については、LAN DISK CONNECTは非対応です。

※ 設定画面の表示言語を日本語以外に変更した場合はサポート対象外となります。
※ ファームウェア、サポートソフトは最新版をご利用ください。

対応ブラウザー

対応ブラウザー	Microsoft Edge 41 Internet Explorer 11 Google Chrome 40 Safari 12

※サーバーOSからの設定画面利用はサポート対象外。
※スマートフォンは対応OS機種の標準ブラウザーをご利用ください。

仕様

※本商品に搭載されている各機能の対応情報は以下でご確認ください。
対応UPS一覧
 対応ソフトウェア一覧
 バックアップ・増設用ハードディスク一覧
 交換ハードディスク対応表
 クラウドストレージサービス対応表
 LAN DISKパッケージ一覧
 LAN DISK 周辺機器対応一覧

CPU		Intel Atom Processor C3538（2.10GHz Quad Core）
メモリー		4GB
対応通信プロトコル		TCP/IP（IPv4、IPv6）
対応アプリケーションプロトコル		SMB（1.0、2.0、2.1、3.0、3.0.2、3.1.1）、AFP（※1）、FTP（※1）、HTTP/HTTPS（※2）、SNMP ※1 無償パッケージの機能追加により対応 ※2 無償パッケージ「Remote Link 3」によリモートアクセス機能で対応
対応リモートアクセスサービス		Remote Link 3 ※無償パッケージの機能追加により対応。動作環境はこちらをご確認ください。
対応クラウドストレージサービス		下記の対応表をご覧ください。クラウドストレージサービス対応表 ※全て無償パッケージの機能追加により対応 ※クラウドストレージサービスのライセンスは別途契約が必要です。
推奨最大同時接続台数		128台（10GbE接続時）／64台（1GbE接続時）
LAN ポート	転送規格（ポート数）	10GBASE-T／1000BASE-T × 2 ※10GBASE-Tまたは1000BASE-T以外のネットワーク機器には対応しておりません
	Auto-MDI/MDIX対応	○
	アクセス方式	CSMA/CD
	コネクター形状	RJ-45 8極
USB ポート	インターフェイス	USB 3.1 Gen 1（USB 3.0）／USB 2.0
	USB 3.1 Gen 1（USB 3.0）コネクター	背面×4
	USB 2.0コネクター	正面×1
HDD	採用ドライブ	NAS専用ハードディスク
	ドライブ数	4（SATA接続）
	HDD取替え機構	カートリッジタイプ
	ホットスワップ対応	○
冗長化	方式	ソフトウェア
冗長化	設定	拡張ボリューム／RAID 0／RAID 5／RAID 6 ※出荷時は拡張ボリュームに設定されています。
筐体特徴	エアフロー経路	各カートリッジフロント部下部
	搭載ファン	小型ファン×2、電源ファン×1
	ファン制御	自動
	LCD	-
	その他インターフェイス	拡張用SO-DIMMメモリスロット（最大8GBの追加増設可能）
機能特徴	暗号化ボリューム	USBロックキー、キーサーバー
	ディスク使用量制限（クォータ）	○
	メール通知	○
	Active Directory Native ログオン	○（ユーザー数は最大10,000名まで）
	iSCSIターゲット	○（iSCSIイニシエーター数は最大10台まで） ※本機能は、冗長化設定がRAID 6/RAID 5/RAID 0の場合のみ利用可能です。
	プリントサーバー	-
	シャドウコピー	○
	レプリケーション	○　※無償パッケージの機能追加により対応
	バックアップ	履歴差分バックアップ、データコピー
	ログの長期保存	○
	ウイルス対策	・Trend Micro NAS Security ・ESET File Security ※無償パッケージの機能追加により対応 ※別途ライセンス購入が必要です
	NarSuS故障予兆通知	○
拡張機器	外付けHDD接続	USB HDD×5台（最大）
拡張機器	UPS対応	○
電源		電源内蔵
定格電圧		AC 100V 50／60 Hz
消費電力		123W（最大）、73W（Typ）
外形寸法		430（W）×488（D）×45（H）mm（突起部除く、ゴム足含まず）
使用温度範囲		5～40℃
使用湿度範囲		10～85％（結露無きこと）
各種取得規格・法規制		VCCI Class A、RoHS指令準拠（10物質）、グリーン購入法、省エネ法
保証期間		3年保証

エネルギー消費効率／グリーン購入法基準

型番	容量	W／GB	区分	グリーン購入法基準
HDL4-HA4-U	4TB	0.00856	IV	適合
HDL4-HA8-U	8TB	0.00428	IV	適合
HDL4-HA16-U	16TB	0.00214	IV	適合
HDL4-HA24-U	24TB	0.00163	IV	適合
HDL4-HA32-U	32TB	0.00169	IV	適合

※ エネルギー消費効率とは、省エネルギー法で定める測定法により測定した消費電力を省エネルギー法で定める記憶容量で除したものです。

質量

型番	質量（本体のみ）	質量（梱包時）
HDL4-HA4-U	約9.0kg	約14kg
HDL4-HA8-U	約9.8kg	約14.5kg
HDL4-HA16-U	約9.8kg	約14.5kg
HDL4-HA24-U	約10.2kg	約15kg
HDL4-HA32-U	約9.9kg	約15kg

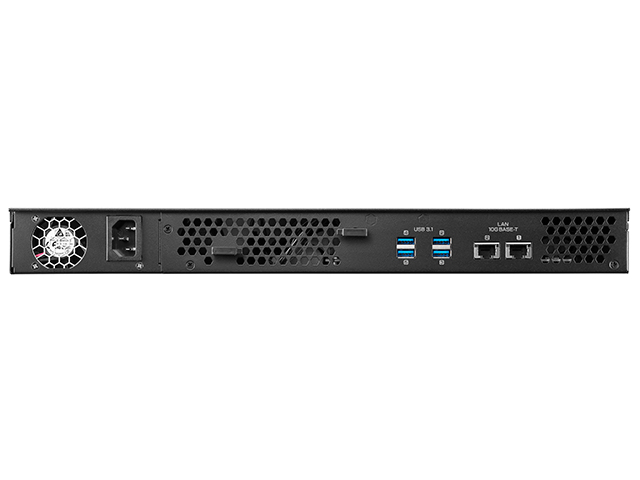

各部の名称

添付品

添付品	初回設定マニュアル、ラックマウントレール（1式）、レール引き出し用ハンドル（1式）、LANケーブル（CAT-6A／1m）×2、電源ケーブル（PSE適合品）、ACプラグ変換アダプター、マスターキー保存用USBメモリー、USBロックキーシール×2、電源コードフック、「ActiveImage Protector」のご案内
添付ソフト	ActiveImage Protector Desktop Edition（3ライセンス）

※ActiveImage Protectorのシステム要件は、アクティファイ社サイトをご確認ください。
